【IT168技術】鑒於越來越多使用者將Linux移植到晶心平台(Andes Embedded™)上(AndesCore™ N12或N10),本文的目的在協助使用者快速、有效率的將Linux 移植到自建的FPGA板子上(CPU是AndesCore™ 的 N12或N10)。筆者曾協助多家公司工程師進行Linux移植到晶心平台的工作,將Linux移植過程容易遭遇的問題與盲點進行實際說明,期望能對使用者有所幫助,也希望讀者不吝指教提供您寶貴的意見。
在進行Linux移植時會發現,使用者的晶心平台可能會有各式各樣的組合,除了CPU是使用N12或N10外,使用者對於其他的周邊(如RAM,ROM,Timer…..)之搭配各有所好,為了有系統性說明Linux移植的要領,將選定一明確的硬件,軟件,與開發工具(toolchain)環境做演練說明,除了讓讀者可以實作明了文中的敘述,當使用者的周邊非原設計的硬件(用戶自己的IP)時,可以運用移植的基本原則,更改希望移植IP的Linux驅動程序,其他原始碼不動,逐一的將使用者的周邊驅動程序移植到晶心的平台。
在Linux移植過程中,使用者須建立一基本觀念,那就是整個Linux OS可分為兩部分,第一部分是與硬件相關的HW dependence code,這部分的程序代碼會因對應不同的硬件而造成軟件部分需做不同程度的改寫;第二部份是與硬件無關的generic code,這部分的程序代碼與硬件無關,純軟件運作,不會因平台(Andes, X86, Arm..)的改變而有差別。移植Linux的工程師第一步需要能區分出哪一部分程序代碼是 HW dependence code,另外部分的程序代碼就是generic code,如果在這階段對程序代碼判斷錯誤(HW dependence code/generic code)會拖延Linux移植的進程並增加調試時的困難。
Linux移植到晶心平台過程中,首先須先做到Linux基礎架構移植成功。在調試時,Linux的基礎架構組件是CPU,timer,interrupt與UART,當CPU與這3項周邊移植成功後,scheduler可以運行了,printk也可以運行了Linux系統已經可以正常的運作了。接下來的工作只需將需移植的驅動程序一個一個移植即可,基礎骨架移植完成後,調試也有printk可用,接下來只需將肉 (需要加的device drivers) 填上即可。
Linux移植比較困難的地方是Linux基礎架構尚未完成之前(Linux移植的初期階段)的調試,所幸晶心提供的標准調試工具與AndeShape™的調試器AICE,可以一步一步找出問題之所在,讓初期移植Linux的調試也變得很簡單,具體得作法,後文會詳細說明。本文敘述重點是如何在晶心平台上建立Linux基礎架構,至於個別Linux 驅動程序的移植,坊間有許多的書在介紹,本文就不多加贅述。
1. 開發環境與程序
使用者開始進行Linux移植到晶心平台,首先須先選定一版晶心的Linux原始碼作為基准再進行軟件移植,修改原始碼以符合使用者的開發平台,經由工具鏈的compile與link所產生的Linux的映像文件,再放到FPGA板上以驗證程序編寫的正確與否,依此開發程序:軟件編寫->FPGA板驗證,再回到軟件編寫程序直到所有周邊IP在FPGA板上驗證完全,Linux 移植才完成,如圖表 1所示,Linux移植過程中,AICE調試可以有效加快Linux移植的速度。
Linux Programming/Debug
Compile and link
FPGA board verification
▲圖表 1 Linux 移植的開發流程
本文選定一組Linux原始碼、工具鏈、FPGA 板和netlist作為晶心的平台(於1.1,1.2,1.3中所述)進行linux的移植。讀者可將自己的平台與晶心的平台做類比,從而有效縮短產品開發進程。
1.1 晶心版Linux原始碼
目前晶心最新版本的Linux原始碼在AndeSoft™的BSP310中,Linux原始碼在BSP310套件中的位置為: BSPv310/source/Linux/linux-2.6.tgz。使用BSP310中的ramdisk ”xc5_glibc_ramdisk.img”作為filesystem。
1.2 工具鏈
此晶心平台選用的工具鏈是AndeSoft™的nds32le-linux-glibc-v2。
1.3 FPGA 板子與 netlist
FPGA板子是晶心AndeShape™的 XC5 開發板。Netlist 為晶心AndesCore™的N10 production version.

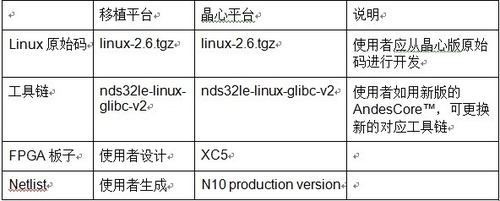

移植平台是指使用者要移植Linux的平台,也就是移植Linux的目標平台。將移植平台與晶心平台的比較列表如下: (其中所列之軟件皆屬於BSP310中之套件)。
移植平台晶心平台說明
Linux原始碼linux-2.6.tgzlinux-2.6.tgz使用者應從晶心版原始碼進行開發
工具鏈nds32le-linux-glibc-v2nds32le-linux-glibc-v2使用者如用新版的AndesCore™,可更換新的對應工具鏈
FPGA板子使用者設計XC5
Netlist使用者生成N10 production version
▲圖表 2平台與晶心平台的比較表
