Cisco模擬器GNS3和虛擬機VMware的整合

1. 微軟和思科環境:

在思科認證的學習中,我們需要用到許多類的模擬器,但這些模擬器並不能夠更真實的模擬我們的用戶機在應用中所出現的現象。因此,我們借由微軟的環境來更真實地體現我們所搭建的網絡中的一些應用。

微軟環境:windows server 2003,在虛擬機(VMware)中我們安裝windows server 2003可以在網絡中體現真實的服務器和主機的一些應用。

思科環境:模擬器GNS3,安裝在真機中。

2. 目標:在GNS3中可以搭建模擬網絡,連接虛擬機中的服務器,相當於網絡中的真的服務器的功能。

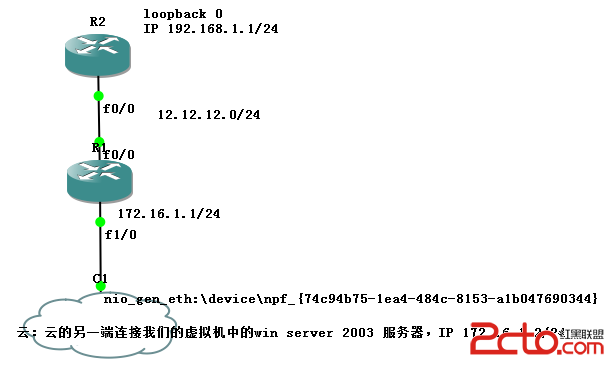

3. 實現步驟:如下圖完整環境所示:

\

1) 在GNS3中拖兩台3600型號的路由器R1和R2,以及一朵雲。



2) 右擊雲點擊配置——>C1,然後進行右面的選項配置。

\

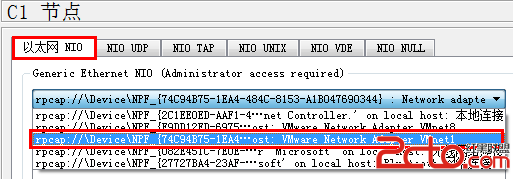

3) 在以太網NIO選項卡下的網絡適配器下拉菜單中選擇VMware網絡適配器VMnet1。

\

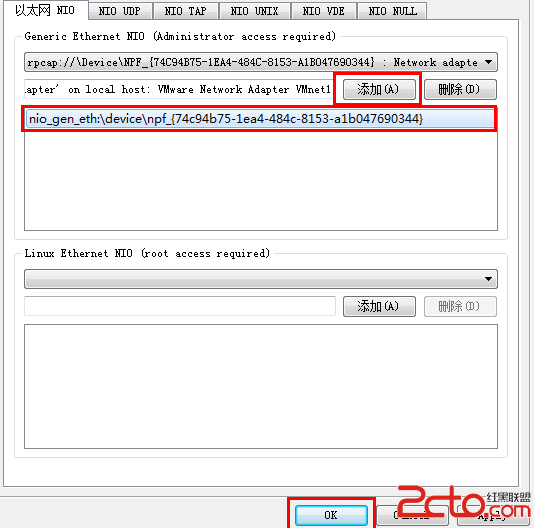

4) 點擊添加按鈕——>再點擊出現在下面圖框中的適配器——>再點擊OK。

\

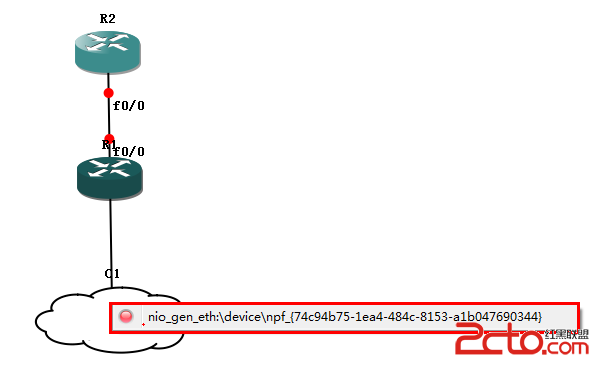

5) 在圖中點擊添加鏈接——>選擇快速以太鏈路連接R2和R1以及R1和雲C1,並點擊在雲C1上產生的網卡適配器建立連接。網絡拓撲搭建完成,與最初給出的環境相同,按開機鍵後進行一系列相關配置。

\

6) 按照環境給出的要求配置各個路由器。

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 12.12.12.2 255.255.255.0

R2(config-if)#no shutdown

R2(config)#interface loopback 0

R2(config-if)#ip address 192.168.1.1 255.255.255.0

R2(config-if)#no shutdown

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 12.12.12.1 255.255.255.0

R1(config-if)#no shutdown

R1(config)#interface fastEthernet 1/0

R1(config-if)#ip address 172.16.1.1 255.255.255.0

R1(config-if)#no shutdown

R2(config)#ip route 172.16.1.0 255.255.255.0 12.12.12.1

R1(config)#ip route 192.168.1.1 255.255.255.255 12.12.12.2

7) 在VMware中打開虛擬機win server 2003,進行win server 2003與虛擬機網卡的綁定。首先在win server 2003中選中網絡——>setting。

\

\

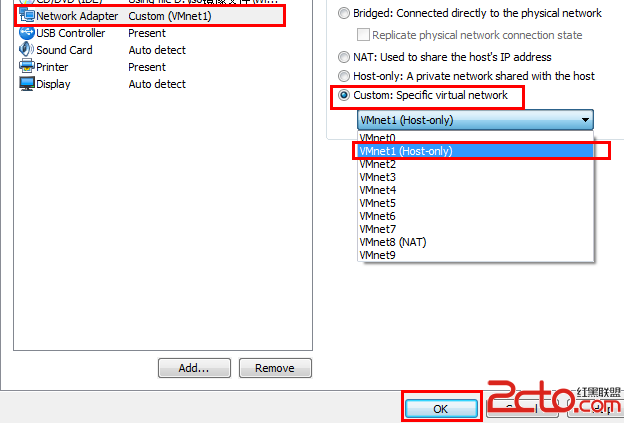

8) 在選項卡中進行綁定。

\

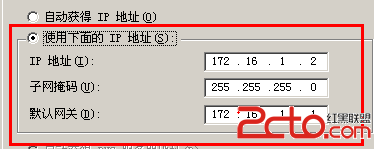

9) 在虛擬機中右擊網絡鄰居——>屬性——>右擊本地連接——>屬性——>常規選項卡中雙擊選擇Internet協議(TCP/IP)進行配置IP地址等。

\

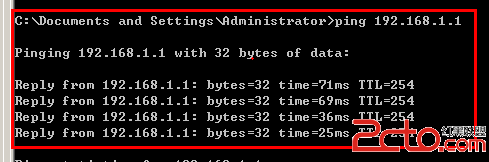

10) 在虛擬機中win server 2003的運行下的cmd裡:ping路由器R2的loopback0回環口192.168.1.1,簡單查看是否連通,證明環境整合成功。

\
