前面我們學習I2C、USB、SD驅動時,有沒有發現一個共性,就是在驅動開發時,每個驅動都分層三部分,由上到下分別是:
1、XXX 設備驅動
2、XXX 核心層
3、XXX 主機控制器驅動
而需要我們編寫的主要是設備驅動部分,主機控制器驅動部分也有少量編寫,二者進行交互主要時由核心層提供的接口來實現;這樣結構清晰,大大地有利於我們的驅動開發,這其中就是利用了Linux設備驅動開發中兩個重要思想,下面來一一解析
一、設備驅動的分層思想
在面向對象的程序設計中,可以為某一類相似的事物定義一個基類,而具體的事物可以繼承這個基類中的函數。如果對於繼承的這個事物而言,其某函數的實現與基類一致,那它就可以直接繼承基類的函數;相反,它可以重載之。這種面向對象的設計思想極大地提高了代碼的可重用能力,是對現實世界事物間關系的一種良好呈現。
Linux內核完全由C語言和匯編語言寫成,但是卻頻繁用到了面向對象的設計思想。在設備驅動方面,往往為同類的設備設計了一個框架,而框架中的核心層則實現了該設備通用的一些功能。同樣的,如果具體的設備不想使用核心層的函數,它可以重載之。舉個例子:
return_type core_funca(xxx_device * bottom_dev, param1_type param1, param1_type param2) { if (bottom_dev->funca) return bottom_dev->funca(param1, param2); /* 核心層通用的funca代碼 */ ... }
上述core_funca的實現中,會檢查底層設備是否重載了funca(),如果重載了,就調用底層的代碼,否則,直接使用通用層的。這樣做的好處是,核心層的代碼可以處理絕大多數該類設備的funca()對應的功能,只有少數特殊設備需要重新實現funca()。
再看一個例子:
return_type core_funca(xxx_device * bottom_dev, param1_type param1, param1_type param2) { /*通用的步驟代碼A */ ... bottom_dev->funca_ops1(); /*通用的步驟代碼B */ ... bottom_dev->funca_ops2(); /*通用的步驟代碼C */ ... bottom_dev->funca_ops3(); }

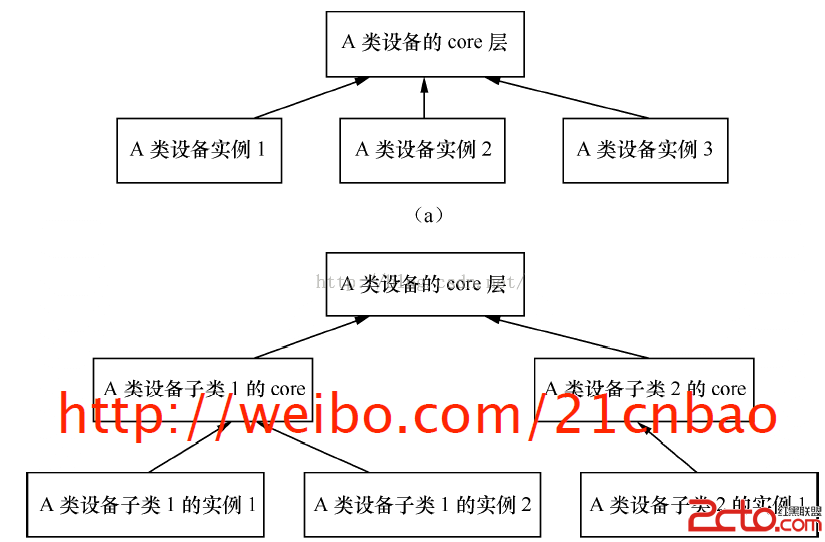

上述代碼假定為了實現funca(),對於同類設備而言,操作流程一致,都要經過“通用代碼A、底層ops1、通用代碼B、底層ops2、通用代碼C、底層ops3”這幾步,分層設計明顯帶來的好處是,對於通用代碼A、B、C,具體的底層驅動不需要再實現,而僅僅只關心其底層的操作ops1、ops2、ops3。圖1明確反映了設備驅動的核心層與具體設備驅動的關系,實際上,這種分層可能只有2層(圖1的a),也可能是多層的(圖1的b)。
這樣的分層化設計在Linux的input、RTC、MTD、I2 C、SPI、TTY、USB等諸多設備驅動類型中屢見不鮮。
二、主機驅動和外設驅動分離思想
主機、外設驅動分離的意義<喎?http://www.2cto.com/kf/ware/vc/" target="_blank" class="keylink">vc3Ryb25nPjwvcD4KPHA+ICAg1NpMaW51eMnosbjH/bavv/K83LXEyei8xtbQo6yz/cHL09C31rLjyei8xsq1z9bS1M3io6y7udPQPHN0cm9uZz631rj0PC9zdHJvbmc+tcTLvM/roaO+2dK7uPa88rWltcTA/dfTo6y82cnoztLDx9Kqzai5/VNQSdfcz9+3w87KxLPN4snoo6zU2tXiuPa3w87Kuf2zzNbQo6zSqs2ouf2y2df3Q1BVIFhYWMnPtcRTUEm/2NbGxve1xLzEtObG98C0tO+1vbfDzspTUEnN4snoWVlZtcTEv7XEo6zX7rzytaW1xLe9t6jKx6O6PHByZSBjbGFzcz0="brush:java;">return_type xxx_write_spi_yyy(...) { xxx_write_spi_host_ctrl_reg(ctrl); xxx_ write_spi_host_data_reg(buf); while(!(xxx_spi_host_status_reg()&SPI_DATA_TRANSFER_DONE)); ... }
如果按照這種方式來設計驅動,結果是對於任何一個SPI外設來講,它的驅動代碼都是CPU相關的。也就是說,當然用在CPU XXX上的時候,它訪問XXX的SPI主機控制寄存器,當用在XXX1的時候,它訪問XXX1的SPI主機控制寄存器:

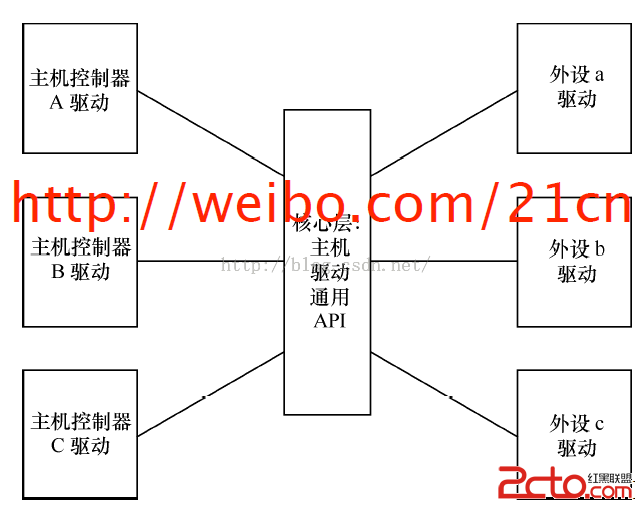

return_type xxx1_write_spi_yyy(...) { xxx1_write_spi_host_ctrl_reg(ctrl); xxx1_ write_spi_host_data_reg(buf); while(!(xxx1_spi_host_status_reg()&SPI_DATA_TRANSFER_DONE)); ... }這顯然是不能接受的,因為這意味著外設YYY用在不同的CPU XXX和XXX1上的時候需要不同的驅動。那麼,我們可以用如圖的思想對主機控制器驅動和外設驅動進行分離。這樣的結構是,外設a、b、c的驅動與主機控制器A、B、C的驅動不相關,主機控制器驅動不關心外設,而外設驅動也不關心主機,外設只是訪問核心層的通用的API進行數據傳輸,主機和外設之間可以進行任意的組合。
