這篇文章描述的是如何在Linux下實現VRRP (Virtual Router Redundancy Protocol 虛擬路由器冗余協議)。是我本人在學習VRRP過程的一個小總結，並結合了一些其他資料，對VRRP的一些基本概念、原理及Linux如何實現VRRP的一個介紹。
1、VRRP介紹
我們在建立一個網絡時，為了保證網絡穩定不間斷的運行，經常采用一些動態的路由協議，如OSPF、RIP等，這些路由協議可以自動的繞開很多的網絡故障，如：路由器DOWN機等。但很多時候我們可能無法使用這些高端的路由協議：
(1)，因為有時候是用戶端，要配置OSPF、RIP等協議必須有上游ISP供應商的支持，但很多ISP供應商是不提供這種服務的，他們只提供靜態路由。（有時候使用OSPF、RIP等協議的目的是為了進行鏈路和路由的備份，VRRP可以完全替代他們這部分工作）
(2)，我們有兩條以上的Internet線路，需要對他們進行負載均衡和路由線路、路由器的備份（VRRP也主要是為這種需求設計的）
為了能夠保證網絡的不間斷、穩定的運行，VRRP是一個最好的選擇，VRRP是Virtual Router Redundancy Protocol 虛擬路由器冗余協議的縮寫，在RFC2338中有比較詳細的描述。
2、VRRP概念
VRRP中有很多的概念，我們結合下圖對他們進行一一的介紹：
(1)，圖中路由器RA是虛擬路由器VRID 1的主路由器，負責掌管“內部網1”的網關；並且是虛擬路由器VRID 2的備份路由器，當VRID 2的主路由器RB不可用時，接管RB的工作。
(2)，路由器RB是虛擬路由器VRID 2的主路由器，負責掌管“內部網2”的網關；並且是虛擬路由器VRID 1的備份路由器，當VRID 1的主路由器RA不可用時，接管RA的工作。
3、VRRP術語
(1)，Virtual Router：虛擬路由器。在我們這個圖中，是由實際路由器RA和RB使用VRRP協議組成的一個路由器鏡相。
(2)，Vitual Router ID：簡稱為VRID，是網絡中Virtual Router的唯一的身份標示，是一個數字。
(3)，VRRP Instance：VRRP實體。VRRP Instance可以理解為是一個程序，運行在一台實際的路由器上，他負責掌管一些VRRP協議需要的一些信息。如：說明這台實際的路由器是主路由器還是備份路由器、這台路由器所屬的VRID等。
(4)，Virtual Router IP：一個Virtual Router具有一個IP地址，在正常情況下，有這個Vritual Router中的主路由器掌管，當主路由器出現故障時由這個Virtual Router中的備份路由器掌管。
(5)，Master：也就是主路由器。一個實際路由器是否是主路由器，一般在自己的VRRP Instance中作出描述。
(6)，Backup：備份路由器。一個實際路由器是否是備份路由器，一般在自己的VRRP Instance中作出描述。
(7)，Priority：優先權。在VRRP Instance中將對每個實際的路由器定義一個優先權，他是一個數字從1到254（0和254在RFC定義中被保留），當主路由器不可用時，備份路由器將根據自己的優先權來決定由誰接管主路由器的工作。數字越大，權值越大。
(8)，Owner：Virtual Router IP的掌管者。
(9)，Authentication：驗證。處在同一個VRID中的實際路由器是需要通信的，他們之間的通信需要相互驗證。一般使用密碼驗證。另外需要說明的是：同一個VRID中的實際路由器通信時使用組播地址：224.0.0.18。

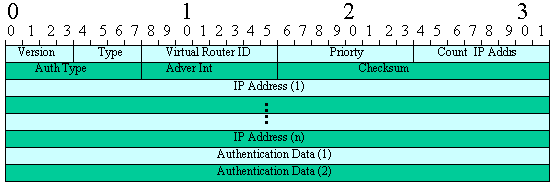

4、VRRP的數據包結構
關於更詳細的說明請參考RFC2338 VRRP文檔。
5，Linux下的VRRP組件
在Linux下可以實現非常漂亮穩定的VRRP功能。實現這個功能的軟件是keepalived（http://www.keepalived.org），keepalived起初是為LVS（LinuxVirtualServer www.linuxvirtualserver.org Linux下的服務器負載均衡系統）設計的，是專門監控服務器狀態的。後來加入了VRRP的功能。Keepalived的VRRP功能是從Linux中VRRPD發展而來：http://www.off.net/~jme/vrrpd/index.html 。
6，Keepalived的安裝
Keepalived的安裝需要先安裝下面兩個組件：
openssl（www.openssl.org）
popt（http://www.gnu.org/directory/libs/popt.html）
(1)，openssl的安裝，如果你的系統已經有了openssl系統，而且在/usr/include目錄下有openssl的目錄，那麼openssl就不需要安裝了，如果不是這樣你需要安裝。
tar zxvf openssl-0.9.7d.tar.gz
cd openssl-0.9.7d
configure
make
make test
make install
然後將openssl的include目錄復制到/usr/include
cp –r /usr/local/ssl/include/openssl /usr/include(T115)
(2) tar zxvf popt-1.7.tar.gz
cd popt-1.7
./configure
make
make install

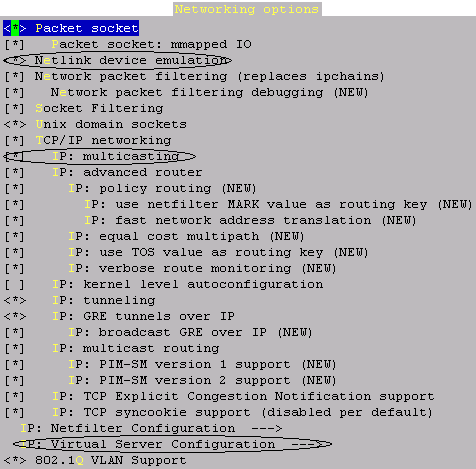

(3)，在安裝keepalived之前，你可能需要重新編譯Linux的內核，將Netlink、Linux Virtual Server和組播功能的選項編譯進新內核：如下面的圖：
(4)，keepalived的安裝
tar zxvf keepalived-1.1.7.tar.gz
cd keepalived-1.1.7
./configure –prefix=/usr/local/keepalived
make
make install
