一、基於NAT的LVS的安裝與配置
1. 硬件需求和網絡拓撲
2.下載軟件:
(1)、內核源代碼:需要下載2.4.23以後版本的內核源代碼。下載地址為http://www.kerner.org.本文中下載的內核源代為:linux-2.4.30.tar.bz2.
(2)、用戶配置工具ipvsadm,下載地址:http://www.linuxvirtualserver.org/software/ipvs.html.本文下載的是:http://www.linuxvirtualserver.org/software/kernel-2.4/ipvsadm- 1.21-11.tar.gz
3.安裝軟件:
在director(控制器,202.99.59.110)上安裝支持LVS的內核和配置工具ipvsadm.

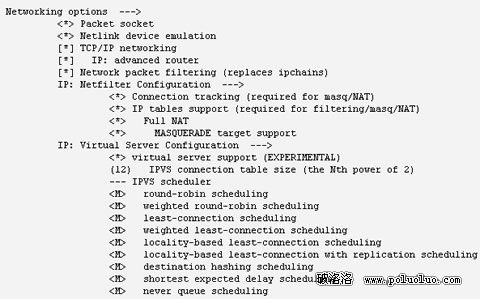

(1)、在內核配置時以下選項必須選:
(2)、編譯和安裝內核
分別執行: make bzImage;make modules;make modules_install;然後編輯啟動配置文件,重新啟動系統,在啟動時選擇新的內核。
系統啟動後要確認內核是否支持ipvs,只需要執行下面的命令即可:grep ip_vs_init /boot/System.map
(3)、編譯和安裝ipvsadm
ln -s /usr/src/linux-2.4.30 /usr/src/linux tar -zxvf ipvsadm-1.21-11.tar.gz
cd ipvsadm-1.21-11
make all
make install
然後運行:ipvsadm ——version命令,應該有下面的內容輸出:
ipvsadm v1.21 2004/02/23 (compiled with popt and IPVS v1.0.12)
4. 配置LVS
(1)、在202.99.59.110上:
echo "1" >/proc/sys/net/ipv4/ip_forward
echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/eth1/send_redirects
清除ipvsadm表:
/sbin/ipvsadm -C
使用ipvsadm安裝LVS服務
#add http to VIP with rr sheduling
/sbin/ipvsadm -A -t 202.99.59.110:80 -s rr
增加第一台realserver:
#forward http to realserver 192.168.10.1 using LVS-NAT (-m), with weight=1
/sbin/ipvsadm -a -t 202.99.59.110:80 -r 192.168.10.1:80 -m -w 1
增加第二台realserver:
#forward http to realserver 192.168.10.2 using LVS-NAT (-m), with weight=1
/sbin/ipvsadm -a -t 202.99.59.110:80 -r 192.168.10.2:80 -m -w 1
(2)、realserver配置
在192.168.10.1(realserver1)和192.168.10.2(realserver2)上分別將其網關設置為192.168.10.254,並分別啟動apache服務。
在客戶端使用浏覽器多次訪問:http://202.99.59.110/,然後再202.99.59.110上運行ipvsadm命令,應該有類似下面的輸出:
IP Virtual Server version 1.0.12 (size=4096)Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 202.99.59.110:http rr -> 192.168.10.1:http Masq 1 0 33 -> 192.168.10.2:http Masq 1 0 33
從上面的結果可以看出,我們的LVS服務器已經成功運行。
[NextPage]
二、基於直接路由(DR)的LVS的配置

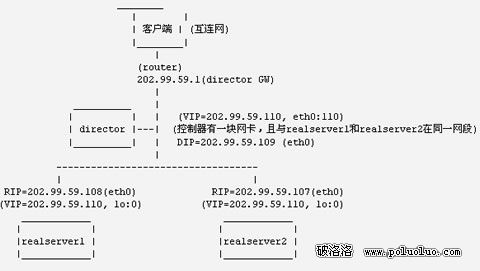

1.硬件需求和網絡拓撲:
2.安裝軟件:
在director(202.99.59.109)上安裝上面的方法安裝內核和管理軟件。
3. 配置LVS
(1)、在202.99.59.109上:
修改內核運行參數,即修改/etc/sysctl.conf文件的內容如下:net.ipv4.ip_forward = 0 net.ipv4.conf.all.send_redirects = 1net.ipv4.conf.default.send_redirects = 1net.ipv4.conf.eth0.send_redirects = 1然後執行下面的命令是對內核修改的參數立即生效:sysctl -p配置VIP地址:/sbin/ifconfig eth0:0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev eth0:0清除ipvsadm表:/sbin/ipvsadm -C使用ipvsadm安裝LVS服務:/sbin/ipvsadm -A -t 192.168.1.110:http -s rr增加realserver:#forward http to realserver using direct routing with weight 1/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1
(2)在realserver1(202.99.59.108)和realserver2(202.99.59.
107)上做下面的設置。
修改內核運行參數,即修改/etc/sysctl.conf文件的內容如下:net.ipv4.ip_forward = 0net.ipv4.conf.lo.arp_ignore = 1net.ipv4.conf.lo.arp_announce = 2net.ipv4.conf.all.arp_ignore = 1net.ipv4.conf.all.arp_announce = 2然後執行下面的命令是對內核修改的參數立即生效:sysctl -p配置VIP地址:/sbin/ifconfig lo:0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev lo:0
p>在客戶端使用浏覽器多次訪問:http://202.99.59.110/,然後再202.99.59.110上運行ipvsadm命令,應該有類似下面的輸出:
IP Virtual Server version 1.0.12 (size=4096)Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 192.168.100.254:http rr -> 192.168.100.3:http Route 1 0 28 -> 192.168.100.2:http Route 1 0 29
從上面的結果可以看出,我們的LVS服務器已經成功運行。
在面的實例中ipvsadm用到的幾個參數含義如下:
-A 增加一個虛擬服務,該服務由協議、IP地址和端口號組成,例如:
-A -t 202.99.59.110:80 (增加一格虛擬服務,其協議(-t表示tcp,-u表示udp)為TCP、IP為202.99.59.110、端口號為80.
-s 指定服務采用的算法,常用的算法參數如下:
rr 輪叫(Round Robin)
調度器通過"輪叫"調度算法將外部請求按順序輪流分配到集群中的真實服務器上,它均等地對待每一台服務 器,而不管服務器上實際的連接數和系統負載。
wrr 加權輪叫(Weighted Round Robin)
調度器通過"加權輪叫"調度算法根據真實服務器的不同處理能力來調度訪問請求。這樣可以保證處理能力強的服務器處理更多的訪問流量。調度器可以自動問詢真實服務器的負載情況,並動態地調整其權值。
lc 最少鏈接(Least Connections)
調度器通過"最少連接"調度算法動態地將網絡請求調度到已建立的鏈接數最少的服務器上。如果集群系統的真實服務器具有相近的系統性能,采用"最小連接"調度算法可以較好地均衡負載。
wlc 加權最少鏈接(Weighted Least Connections)
在集群系統中的服務器性能差異較大的情況下,調度器采用"加權最少鏈接"調度算法優化負載均衡性能,具有較高權值的服務器將承受較大比例的活動連接負載。調度器可以自動問詢真實服務器的負載情況,並動態地調整其權值。
lblc 基於局部性的最少鏈接(Locality-Based Least Connections)
" 基於局部性的最少鏈接" 調度算法是針對目標IP地址的負載均衡,目前主要用於Cache集群系統。該算法根據請求的目標IP地址找出該目標IP地址最近使用的服務器,若該服務器是可用的且沒有超載,將請求發送到該服務器;若服務器不存在,或者該服務器超載且有服務器處於一半的工作負載,則用"最少鏈接"的原則選出一個可用的服務器,將請求發送到該服務器。
lblcr 帶復制的基於局部性最少鏈接(Locality-Based Least Connections with Replication)
" 帶復制的基於局部性最少鏈接"調度算法也是針對目標IP地址的負載均衡,目前主要用於Cache集群系統。它與LBLC算法的不同之處是它要維護從一個目標IP地址到一組服務器的映射,而LBLC算法維護從一個目標IP地址到一台服務器的映射。該算法根據請求的目標IP地址找出該目標IP地址對應的服務器組,按"最小連接"原則從服務器組中選出一台服務器,若服務器沒有超載,將請求發送到該服務器,若服務器超載;則按"最小連接"原則從這個集群中選出一台服務器,將該服務器加入到服務器組中,將請求發送到該服務器。同時,當該服務器組有一段時間沒有被修改,將最忙的服務器從服務器組中刪除,以降低復制的程度。
dh 目標地址散列(Destination Hashing)
"目標地址散列"調度算法根據請求的目標IP地址,作為散列鍵(Hash Key)從靜態分配的散列表找出對應的服務器,若該服務器是可用的且未超載,將請求發送到該服務器,否則返回空。
sh 源地址散列(Source Hashing)
"源地址散列"調度算法根據請求的源IP地址,作為散列鍵(Hash Key)從靜態分配的散列表找出對應的服務器,若該服務器是可用的且未超載,將請求發送到該服務器,否則返回空。
/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1
-a 表示往一個服務內增加一個real server
-r 指定real server的IP地址
-w 表示權重
-g 表示使用DR方式,-m表示NAT方式,-i表示tunneling方式。
