基於LVS負載均衡的高性能Web設計與實現

1、部署環境架構設計
隨著Web站點訪問量的不斷提高，Web服務器處理請求的壓力將會日益增大，進而影響到Web站點的性能。當單台Web服務器所能承受的壓力到達極限時，就需要有更多的服務器來分擔工作，將流量合理轉移到更多的服務器上。本文主要介紹通過LVS來組建服務器集群，同時配置反向代理服務器實現Web頁面的動靜分離，以滿足高並發、高可用的生產環境要求。

機器清單列表：
兩台LVS服務器，兩台反向代理服務器，兩台靜態內容緩存服務器，兩台動態請求處理服務器，具體用途說明詳見下表。
組件 IP地址 用途虛擬Web服務器 192.168.85.10 虛擬IP，高性能Web站點的訪問入口 Master主服務器 192.168.85.80 均衡調度Web請求 Backup備份服務器 192.168.85.81 雙機熱備，保證LVS的可用性和穩定性 Nginx 192.168.85.90 zone A的反向代理，記錄接入訪問操作 Nginx 192.168.85.95 zone B的反向代理，記錄接入訪問操作 Varnish + Apache 192.168.85.91 緩存zone A的靜態頁面 Varnish + Apache 192.168.85.96 緩存zone B的靜態頁面 Apache + PHP-FPM 192.168.85.93 處理zone A的動態請求和跳轉規則 Apache + PHP-FPM 192.168.85.97 處理zone B的動態請求和跳轉規則
說明：
(1) zone（區域）可以代表為機櫃、交換機甚至是數據中心，將站點架設在不同的zone上，是出於容災的考慮，以此減小Web站點因單點故障而造成無法訪問的風險；

(2) 使用nginx作為純粹的反向代理服務器，將靜態頁面的訪問請求交給Varnish，動態請求交給Apache處理，nginx本身只負責記錄請求訪問的接入狀況以及wap請求的跳轉；

(3) 靜態資源模塊選用Varnish做cache緩存，與傳統的Squid相比，Varnish具有性能更高、速度更快、管理更方便等諸多優點，分析如下：

穩定性更高，在同等負荷的壓力下，Squid發生故障的幾率要比Varnish高，Squid需要經常重啟；
訪問速度更快，Varnish采用了“Visual Page Cache”技術，緩存數據直接從內存讀取，內存管理和回收的機制健全，當緩存內容超過內存阈值時，內核會自動將一部分緩存存入swap中讓出內存，從而避免了頻繁地在內存和磁盤之間進行文件交換；
Varnish便提供了一個命令行的狀態監控程序varnishstat，從整體上了解Varnish的命中率和緩存狀態，對緩存性能調優有很大的幫助；
相比Squid而言，Varnish可以通過管理端口，使用正則表達式快速、批量地清除部分緩存。

然而，其弊端還是比較明顯的：

Varnish在高並發狀態下CPU、I/O和內存等資源開銷都高於Squid；
Varnish進程一旦掛起、崩潰或者重啟，緩存數據都會從內存中完全釋放，此時所有的請求都會被發送到後端服務器，在高並發情況下，這會給後端服務器造成很大壓力；
重啟Varnish後，在上線前需要重新計算請求數據，預熱緩存。

(4) 動態請求模塊，采用Apache和PHP-FPM相結合，以FastCGI模式運行PHP，其好處在於：

具有靈活性和可擴展性，在Web服務器和具體CGI程序之間建立了一個智能可持續的中間層，把PHP動態語言和Web服務器分離開來，Web服務器只需將請求提交到中間層，再由中間層分配到若干個可服用的CGI程序實例中，一方面便於大規模的擴展和改進安全性，另一方面避免了進程反復地fork，根據不同的狀況fork或者回收實例，達到靈活性和穩定性兼得的目的；
出現故障時，可以更好地定位到是Web服務器還是PHP的問題，當PHP出錯時不會搞垮Web服務器，將PHP進程kill掉以後便立即重新啟動一個新的PHP進程替代；
可以通過中間層的控制和探測機制來監視實例的運行情況，根據實際的應用進行合理配置達到最佳效果。

2、安裝與配置說明
系統環境：CentOS6.4 x86_64，內核：Linux version 2.6.32-358.el6
2.1 Apache與PHP-FPM
安裝動態請求模塊的機器IP如下：

192.168.85.93
192.168.85.97

1. 安裝編譯相關的依賴包

yum install httpd httpd-devel apr apr-devel libtool make gcc
etc/init.d/httpd start

這時，直接在浏覽器中輸入服務器的IP地址，即可看到Apache2的默認頁面。

2. 下載mod_fastcgi源代碼

cd /opt/
wget http://www.fastcgi.com/dist/mod_fastcgi-current.tar.gz

3. 解壓並進行編譯安裝

tar zxvf mod_fastcgi-2.4.6.tar.gz
cd mod_fastcgi-2.4.6
cp Makefile.AP2 Makefile
vim Makefile

修改top_dir目錄，64位系統的路徑為lib64,32位系統的路徑為/usr/lib/httpd

…
top_dir      = /usr/lib64/httpd
…

保存退出後，開始進行編譯安裝。

make&& make install

4. 加載模塊
# vim /etc/httpd/conf/httpd.conf
找到LoadModule部分，添加一行加載語句

...
LoadModule fastcgi_module modules/mod_fastcgi.so
...

5. 重啟服務

/etc/init.d/httpd restart

如果能正常啟動，則log裡面將顯示以下信息

# grep -i "FastCGI" /var/log/httpd/error_log
[Mon Jul 29 06:54:27 2013] [notice] FastCGI: process manager initialized (pid 2098)
[Mon Jul 29 06:54:27 2013] [notice] Apache/2.2.15 (Unix) DAV/2 mod_fastcgi/2.4.6 configured -- resuming normal operations

6. 安裝PHP-FPM（FastCGI進程管理器）
PHP-FPM（FastCGI 進程管理器）用於替換 PHP FastCGI 的大部分附加功能，對於高負載網站是非常有用的。

# yum install php-fpm
# /etc/init.d/php-fpm start
# chkconfig php-fpm on
# netstat -anp |grep php
tcp   0      0    127.0.0.1:9000     0.0.0.0:*        LISTEN  2575/php-fpm
unix  3      [ ]         STREAM     CONNECTED     25812  2575/php-fpm
unix  3      [ ]         STREAM     CONNECTED     25811  2575/php-fpm

7. 修改配置
新建一個配置文件/etc/httpd/conf.d/fastcgi.php.conf

DirectoryIndex index.html index.shtml index.cgi index.php
AddHandler php5-fcgi .php
Action php5-fcgi /php5-fcgi
Alias /php5-fcgi /var/www/cgi-bin/php5-fcgi
FastCgiExternalServer /var/www/cgi-bin/php5-fcgi -idle-timeout 60 -host 127.0.0.1:9000 -pass-header Authorization

重啟Apache和PHP-FPM：

service httpd restart
service php-fpm restart

2.2 Varnish與Apache
安裝靜態緩存模塊的機器IP如下：

192.168.85.91
192.168.85.96

1. 安裝repo源及軟件

# rpm --nosignature -i http://repo.varnish-cache.org/redhat/varnish-3.0/el6/noarch/varnish-\
release-3.0-1.el6.noarch.rpm
# yum install varnish
# yum install httpd

2. 修改配置文件
(1) Apache的默認服務端口更改為8080

…
#Listen 12.34.56.78:80
Listen 8080
…

啟動Apache服務：

service httpd start

(2) Varnish需要配置好後端服務器Apache的位置，以便找到需要緩存加速的文件。

# vim /etc/varnish/default.vcl
backend default {
      .host = "127.0.0.1";
      .port = "8080";
}

3. 啟動Varnish

varnishd -f /etc/varnish/default.vcl -s malloc,1G -T 127.0.0.1:2000 -a 0.0.0.0:80

其中，-f指定的是Varnish配置文件位置，-s指定分配的緩存空間大小，-T為Varnish管理接口的監聽地址，-a指定對外接收HTTP請求的監聽地址。

2.3 Nginx反向代理
安裝反向代理模塊的機器IP如下：

192.168.85.90
192.168.85.95

1. 安裝repo源及軟件

# rpm -Uvh http://dl.fedoraproject.org/pub/epel/6/x86_64/epel-release-6-8.noarch.rpm
# yum install nginx

2. 修改配置文件
主配置文件/etc/nginx/nginx.conf無需做太大改動，只需將worker_processes設置成與機器CPU核數相等即可（如CPU數為1，則worker_processes 1;），以zone A為例：

# vim /etc/nginx/conf.d/virtual.conf
upstream backend {
    server 192.168.85.90;
}
server {
    listen           80;
    server_name     192.168.85.91;
# 靜態緩存
    location / {
        proxy_pass http://backend;
    }
# 動態請求
    location ~ \.(php)?$ {
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http:// 192.168.85.93;
    }
}

3. 啟動nginx服務

service nginx start

2.4 LVS負載均衡
安裝負載均衡模塊的機器IP如下：

192.168.85.80
192.168.85.81

LVS有四種常見的工作模式：NAT、DR、TUNNEL、FNAT。本文選用的工作模式為DR（Direct Route），負載均衡器接收用戶的請求，然後根據負載均衡算法選取一台realserver，將包轉發過去，最後由realserver直接回復給用戶。

1. 下載所需軟件

#cd /opt/
# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz
# wget http://www.keepalived.org/software/keepalived-1.1.18.tar.gz
# yum install -y openssl openssl-devel* popt*

2. 安裝ipvsadm（master和backup都需要安裝）
首先，建立內核快捷方式

# ln -s /usr/src/kernels/2.6.32-358.14.1.el6.x86_64/ /usr/src/linux

如果沒有找到相關路徑或文件，則需要手動安裝內核

# yum -y install kernel-devel

然後，解壓並編譯ipvsadm

# cd /opt/
# tar zxvf ipvsadm-1.24.tar.gz
# cd ipvsadm-1.24
# make
# make install

接下來，測試ipvsadm是否安裝成功

# /sbin/ipvsadm –v
ipvsadm v1.24 2005/12/10 (compiled with getopt_long and IPVS v1.2.1)

顯示上述信息則表示安裝成功。

3. 安裝keepalived（master和backup都需要安裝）

# cd /opt/
# tar zxvf keepalived-1.1.18.tar.gz
# cd keepalived-1.1.18
# ./configure --prefix=/usr/local/keepalived
# make
# make install
# cd /usr/local/keepalived/
# cp etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
# cp etc/sysconfig/keepalived /etc/sysconfig/
# mkdir /etc/keepalived
# cp etc/keepalived/keepalived.conf /etc/keepalived/
# cp sbin/keepalived /usr/sbin/

啟動keepalived

# service keepalived start

4. 修改master和backup的配置文件
首先，開啟ip_forward轉發功能

# sysctl -w net.ipv4.ip_forward=1

然後，配置keepalived.conf文件

# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     [email protected]
     [email protected]
   }
   notification_email_from [email protected]
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state MASTER                           # 備份服務器上將MASTER改為BACKUP
    interface eth0                           # HA監測網絡接口
    virtual_router_id 51                      # 主、備機的virtual_router_id必須相同
    priority 30                              # 主、備機取不同的優先級，主機值較大，備份機值較小
    advert_int 1                             # VRRP Multicast廣播周期秒數
    authentication {
        auth_type PASS                      # VRRP認證方式
        auth_pass 1111                      # VRRP口令字
    }
    virtual_ipaddress {
        192.168.85.10                       # 如果有多個VIP，繼續換行填寫
    }
}

virtual_server 192.168.85.10 80 {
    delay_loop 2                            # 每隔2秒查詢realserver狀態
    lb_algo rr                               # lvs 算法
    lb_kind DR                              # Direct Route

    persistence_timeout 50                   # 同一IP的連接50秒內被分配到同一台realserver
    protocol TCP                            # 用TCP協議檢查realserver狀態


    real_server 192.168.85.90 80 {
        weight 80
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 192.168.85.95 80 {
        weight 20
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

BACKUP服務器同上配置，先安裝lvs再按裝keepalived,仍後配置/etc/keepalived/keepalived.conf，只需將紅色標示的部分改一下即可。

5. 配置VIP

# vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.85.10
NETMASK=255.255.255.255
ONBOOT=yes
NAME=loopback

重啟網卡和keepalived服務即可。

6. 配置ipvsad m（master和backup都需要設置好）
添加負載均衡器

/sbin/ipvsadm -A -t 192.168.85.10:80 -s rr

增加realserver

/sbin/ipvsadm -a -t 192.168.85.10:80 -r 192.168.85.90:80 -g   # 192.168.85.90是真實機的ip
/sbin/ipvsadm -a -t 192.168.85.10:80 -r 192.168.85.95:80 -g   # 192.168.85.95是真實機的ip
route add -host 192.168.85.10 dev lo:0

7．配置realserver（所有的Proxy Server都要設置好）
配置vip地址

/sbin/ifconfig lo:0 192.168.85.10 netmask 255.255.255.255 broadcast 192.168.85.10 up
route add -host 192.168.85.10 dev lo:0

3、環境測試
3.1 Apache與PHP-FPM
創建phpinfo頁面，查看詳細配置信息。

echo "<?php phpinfo(); ?>" > /var/www/html/info.php

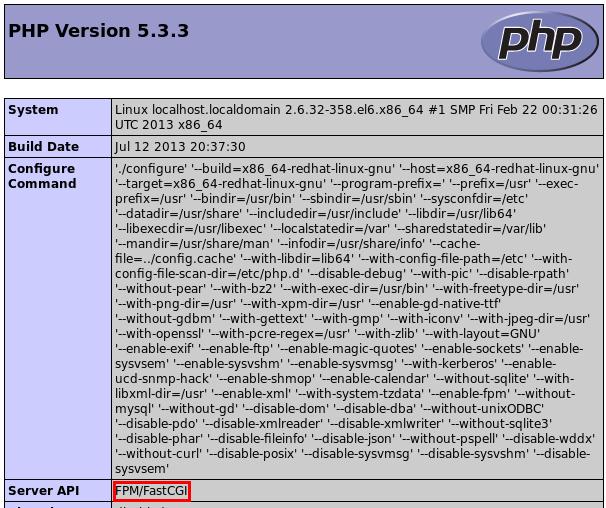

浏覽器中訪問http://192.168.85.93/info.php，顯示頁面如下。

Server API顯示為通過FPM提供服務，使用FastCGI協議傳遞請求，配置成功。

3.2 Varnish與Apache

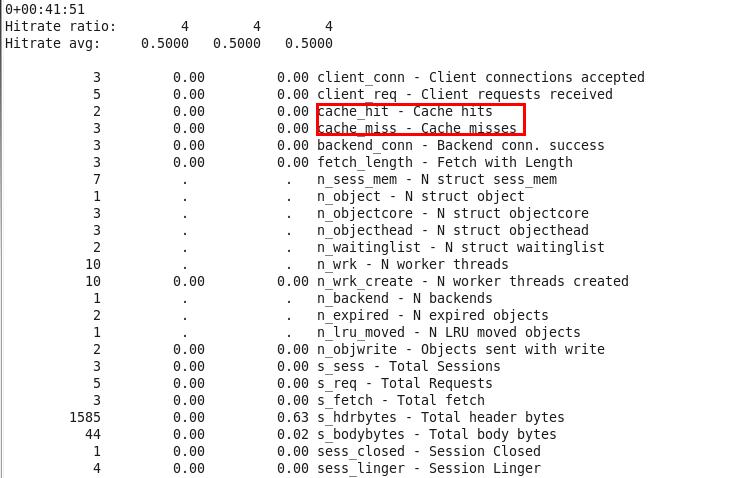

輸入varnishstat指令查看varnish運行情況，最重要的是 cache_hit 和 cache_miss 這兩行。如果沒有任何命中，cache_hits 不會顯示。當越來越多的請求進來，計數器會不斷更新以反應新的命中數和未命中數。

另外，常用的還有varnishlog指令，當中有很多的選項可以在查詢時使用。因此，強烈推薦在排錯或測試時使用varnishlog。可以閱讀varnish的man page來查看這個命令的詳細使用情況。下面是一些使用的例子。
顯示varnish和客戶端之間的通信（忽略後端web服務器）：

varnishlog -b

顯示varnish接收到的HTTP頭信息（既有客戶端請求的，也有web服務器響應的）：

varnishlog -c -i RxHeader

只顯示web服務器響應的頭信息：

varnishlog -Dw /var/log/varnish.log

從/var/log/varnish.log中讀取所有日志信息

kill `cat /var/run/varnish.pid`

這個命令會從/var/run/varnish.pid中讀取varnish的主進程的PID，並給這個進程發送TERM信號，從而關閉varnish。

3.3 Nginx
通過分別訪問靜態頁面（.html）和動態頁面（.php），測試動靜分離是否生效，以zone A為例：
訪問靜態頁面：

# curl –I http://192.168.85.90/index.html
HTTP/1.1 200 OK
Server: nginx/1.0.15
Date: Tue, 30 Jul 2013 05:58:21 GMT
Content-Type: text/html; charset=UTF-8
Connection: keep-alive
Last-Modified: Sun, 28 Jul 2013 19:30:16 GMT
ETag: "bff82-16-4e29767d7c8be"
Content-Length: 22
Accept-Ranges: bytes
X-Varnish: 810334599
Age: 0
Via: 1.1 varnish

訪問動態頁面：

# curl –I http://192.168.85.90/info.php
HTTP/1.1 200 OK
Server: nginx/1.0.15
Date: Tue, 30 Jul 2013 06:00:23 GMT
Content-Type: text/html; charset=UTF-8
Connection: keep-alive
X-Powered-By: PHP/5.3.3

3.4 LVS負載均衡
首先，靜態資源服務器中新建一個index.html頁面，然後，再驗證LVS是否能提供服務。

Zone A：192.168.85.91
# echo " This is zone A! " > /var/www/html/index.html
Zone B：192.168.85.96
# echo " This is zone B! " > /var/www/html/index.html

在master機器上查看負載均衡器的運行狀況：

# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.85.10:80 rr persistent 50
  -> 192.168.85.90:80             Route   40     0          0
  -> 192.168.85.95:80             Route   1       0          0

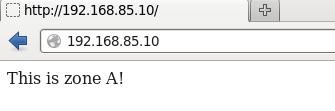

訪問Web站點，從浏覽器頁面可知，訪問請求跳轉到了zone A
