Linux下針對路由功能配置iptables的方法詳解

作為公司上網的路由器需要實現的功能有nat地址轉換、dhcp、dns緩存、流量控制、應用程序控制,nat地址轉換通過iptables可以直 接實現,dhcp服務需要安裝dhcpd,dns緩存功能需要使用bind,流量控制可以使用tc,應用程序控制:例如對qq的封鎖可以使用 netfilter-layer7-v2.22+17-protocols-2009-05-28.tar.gz來實現

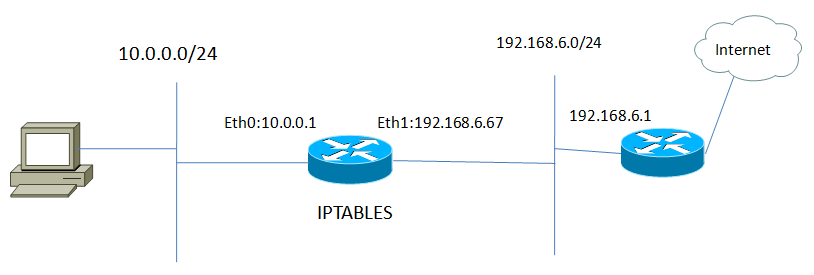

1、網絡規劃

操作系統是centos5.8

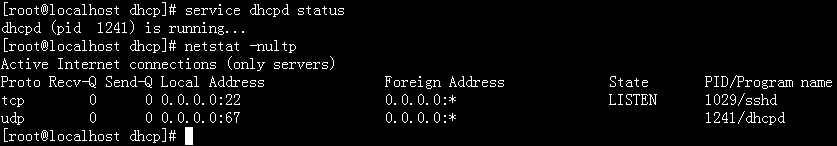

2、安裝dhcpd

復制代碼代碼如下:
yum install dhcp-3.0.5-31.el5
vim /etc/dhcp/dhcpd.conf
ddns-update-style interim;
ignore client-updates;
subnet 10.0.0.0 netmask 255.255.255.0 {
option routers 10.0.0.1;
option subnet-mask 255.255.255.0;
option domain-name-servers 10.0.0.1;
range dynamic-bootp 10.0.0.100 10.0.0.200;
default-lease-time 21600;
max-lease-time 43200;
}


3、安裝bind,實現dns緩存

復制代碼代碼如下:
yum install bind97.i386 bind97-libs.i386 bind97-utils.i386
vim /etc/named.conf
options {
directory "/var/named";
allow-recursion { 10.0.0.0/24; };
recursion yes;
forward first; #將所有請求都進行轉發
forwarders { 114.114.114.114; }; #定義轉發服務器地址
};
zone "." IN {
type hint;
file "named.ca";
};
zone "localhost" IN {
type master;
file "named.localhost";
allow-transfer { none; };
};
zone "0.0.127.in-addr.arpa" IN {
type master;
file "named.loopback";
allow-transfer { none; };
};

創建根域文件,默認有

復制代碼代碼如下:
dig -t NS . > /var/named/named.ca
chown :named /var/named/named.ca

創建本地正向解析文件,默認有

復制代碼代碼如下:
vim /var/named/named.localhost
$TTL 1D
@ IN SOA @ rname.invalid. (
0 ; serial
1D ; refresh
1H ; retry
1W ; expire
3H ) ; minimum
NS @
A 127.0.0.1
chown :named /var/named/named.localhost

創建本地反向解析文件,默認有

復制代碼代碼如下:
vim /var/named/named.loopback
$TTL 1D
@ IN SOA @ rname.invalid. (
0 ; serial
1D ; refresh
1H ; retry
1W ; expire
3H ) ; minimum
NS @
A 127.0.0.1
PTR localhost.
chown :named /var/named/named.loopback

檢查主配置文件

復制代碼代碼如下:
named-checkconf

檢查根區域配置文件

復制代碼代碼如下:
named-checkzone “.” /var/named/named.ca

檢查區域文件

復制代碼代碼如下:
named-checkzone “localhost” /var/named/named.localhost

啟動服務

復制代碼代碼如下:
service named start

4、重新編譯編譯內核和iptables以支持應用層過濾
由於實行防火牆功能的是netfilter內核模塊,所以需要重新編譯內核,需要下載新的內核源碼,並使用netfilter-layer7-v2.22作為內核的補丁一起編譯到內核中。而控制netfiler的是iptables工具,因此iptables也必須重新編譯安裝,最後再安裝應用程序過濾特征碼庫17-protocols-2009-05028.tar.gz

1、給內核打補丁,並重新編譯內核
2、給iptables源碼打補丁,並重新編譯iptables
3、安裝17proto

備份iptables腳本和配置文件

復制代碼代碼如下:
cp /etc/rc.d/init.d/iptables /root/iptables.sysv
cp /etc/sysconfig/iptables-config /root/iptables-config

2.6內核下載地址

https://www.kernel.org/pub/linux/kernel/v2.6/

netfilter下載地址

http://download.clearfoundation.com/l7-filter/

iptables源碼下載地址

http://www.netfilter.org/projects/iptables/downloads.html

應用程序特征碼庫下載地址

http://download.clearfoundation.com/l7-filter/

復制代碼代碼如下:
xz -d linux-2.6.28.10.tar.xz
tar -xvf linux-2.6.28.10.tar.gz -C /usr/src #新的內核源碼,用於重新編譯
tar -zxvf netfilter-layer7-v2.22.tar.gz -C /usr/src #內核補丁和iptables補丁 ,只支持到2.6.28
#進入解壓目錄並創建軟連接</p> <p>cd /usr/src
ln -sv linux-2.6.28.10 linux
#進入內核目錄</p> <p>cd /usr/src/linux
#為當前內核打補丁</p> <p>patch -p1 < ../netfilter-layer7-v2.22/kernel-2.6.25-2.6.28-layer7-2.22.path
#為了方便編譯內核將系統上的內核配置文件復制過來</p> <p>cp /boot/config-2.6.18-164.el5 /usr/src/linux/.config

編譯內核

復制代碼代碼如下:
make menuconfig
Networking support -> Networking Options -> Network packet filtering framework -> Core Netfilter Configuration
<M> Netfilter connection tracking support
<M> "lawyer7" match support
<M> "string" match support
<M> "time" match support
<M> "iprange" match support
<M> "connlimit" match support
<M> "state" match support
<M> "conntrack" connection match support
<M> "mac" address match support
<M> "multiport" Multiple port match support
Networking support -> Networign options -> Network packet filtering framework -> IP:Netfiltr Configuration
<M> IPv4 connection tracking support (required for NAT)
<M> Full NAT
<M> MASQUERADE target support
<M> NETMAP target support
<M> REDIRECT target support

在Networking support中選擇 Networking options

查找Network packet filtering framework(Netfilter)–>Core Netfiler Configrationg–>Netfilter connection tracking support(NEW),”layer7″ match support(NEW),”time” match support(NEW),”iprange”

查找IP:Netfilter Configuration–>IPv4 connection tracking support,Full NAT(NEW)

復制代碼代碼如下:
make
make modules_install
make install

重啟操作系統選擇新內核登錄

卸載舊的iptables

復制代碼代碼如下:
rpm -e iptables-1.3.5-9.1.el5 iptables-ipv6-1.3.5-9.1.el5 iptstate-1.4-2.el5 --nodeps

安裝新的iptables,以支持新的netfiler模塊

復制代碼代碼如下:
tar -jsvf iptables-1.4.6.tar.bz2 -C /usr/src
cd /usr/src/netfilter-layer7-v2.23
cd iptables-1.4.3forward-for-kernel-2.6.20forward
cp * /usr/src/iptables-1.4.6/extensions/
cd /usr/src/iptables-1.4.6/
./configure --prefix=/usr --with-ksource=/usr/src/linux
make
make install

查看安裝後的iptables的文件

復制代碼代碼如下:
ls /usr/sbin |grep iptables
ls /usr/libexec/xtables

復制之前備份的配置文件和腳本

復制代碼代碼如下:
cp /root/iptables-config /etc/sysconfig/
cp /root/iptables.sysv /etc/rc.d/init.d/iptables

修改腳本中iptables的路徑

復制代碼代碼如下:
vim /etc/rc.d/init.d/iptables
:.,$s@/sbin/$IPTABLES@/usr/sbin/$IPTABLES@g

讓iptables服務開機自動啟動

復制代碼代碼如下:
chkconfig --add iptables

修改iptables 配置文件
將/etc/sysconfig/iptables-config中的
IPTABLES_MODULES=”ip_conntrack_netbios_ns”    注釋掉

安裝協議特征碼

復制代碼代碼如下:
tar xvf 17-protocols-2009-05028.tar.gz
make install

完成後在/etc/l7-protocols會生成文件
支持的協議/etc/l7-protocols/protocols

添加iptables策略,運行內部網絡上網,禁止qq和視頻

復制代碼代碼如下:
iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -j SNAT --to-soure 192.168.6.67
iptables -A FORWARD -m layer7 --l7proto qq -j DROP
iptables -A FORWARD -m layer7 --l7proto httpvideo -j DROP
iptables -A FORWARD -m layer7 --l7proto httpaudio -j DROP

指定8點到12點無法上網

復制代碼代碼如下:
iptables -A FORWARD -m time --timestart 08:00 --timestop 12:00 -j DROP

5、使用tc控制帶寬
例如公司出口帶寬是10Mbps,個用戶A分配500KB的最大下載帶寬,給用戶B 分配分配的最大下載帶寬是200KB
A用戶ip:10.0.0.100
B用戶ip:10.0.0.101

復制代碼代碼如下:
#在eth0網卡上創建一個根隊列規則,隊列規則的算法使用htb,default 2表示指定一個默認類別編號,默認的流量控制策略,如果ip沒有在後面的filter中被匹配到就都是有這個策略
tc qdisc add dev eth0 root handle 1:0 htb default 2
#在eth0網卡上定義一個類,prant 1:0中的1對應根隊列規則中的handle 1:0,classid 1:2表示當前這個類的標識,用於應用在後面的得到filter中,rate 200kbsp表示帶寬為200KB/s,ceil 200kbps表示最大帶寬也為200KB/s,prio 2是優先級
tc class add dev eth0 parent 1:0 classid 1:2 htb rate 200kbps ceil 200kbps prio 2
tc class add dev eth0 parent 1:0 classid 1:3 htb rate 500kbps ceil 500kbps prio 2
#將兩個類的默認的fifq隊列規則改為sfq
tc qdisc add dev eth0 parent 1:2 handle 20 sfq
tc qdisc add dev eth0 parent 1:3 handle 30 sfq
#在網卡eth0上的1:0節點(對應qdisc中的handle 1:0)添加一個u32過濾規則,優先級為1,凡是目標地址是10.0.0.100的數據包都使用1:2類(對應classid為1:2的類)
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dst 10.0.0.100 flowid 1:2
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dst 10.0.0.101 flowid 1:3

如果還有其他用戶例如用戶C和D的ip是102、103,要求的下載帶寬也要求500那麼在加入

復制代碼代碼如下:
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dst 10.0.0.102 flowid 1:3
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dst 10.0.0.103 flowid 1:3

清除eth0上的規則

復制代碼代碼如下:
tc qdisc del dev eth1 root> /dev/null
