OpenWRT 路由配置技巧(PPTP VPN + 斷線自動重連+chnroutes國內路由表)

chnroutes 路由表

　　這個路由表集中了所有分配到中國大陸的 IP 段，根據 http://ftp.apnic.net/apnic/stats/apnic/delegated-apnic-latest 每天自動更新，可使得在訪問國內地址時不經過 VPN。

　　想想如果能夠讓家裡的路由直接連接 VPN，在家連接 WiFi 的所有設備直接達到Fan牆的效果，應該很 Cool，所以最近在某寶整了一個 Netgear WNDR3800 二手路由回來，先後分別在 DD-WRT 和 OpenWRT 成功配置 VPN + chnroutes，最後還是選擇了 OpenWRT。

DD-WRT vs OpenWRT

　　關於 DD-WRT 和 OpenWRT，我選擇 OpenWRT 主要因為 DD-WRT ROM 中集成的軟件太多，絕大多數用不到，要配置 jffs2 來保存腳本文件，一般配置則保存在nvram中，而且無線較不穩定，5G頻段常搜索不到（當然可能是我這個路由器型號的支持問題）。OpenWRT 的配置文件語法統一，配置都存儲在文件系統中，且 ROM 本身僅集成了必備組件，非常小，可以只安裝需要的東西，WEB管理界面也是可選安裝，簡潔強大，經過若干天的使用一直比較穩定。

配置

　　已配置好 OpenWRT 上網的童鞋們可以直接跳過 1.刷 ROM 和 2.初始配置

　　1.刷 ROM
　　a.首先確定你的設備可以被 OpenWRT 所支持（到這裡查看支持的設備列表：http://wiki.openwrt.org/toh/start），然後到這裡下載編譯好的 ROM：http://downloads.openwrt.org/ 。最新的 stable 版本是 attitude_adjustment(12.09)，我下載的是 trunk 版本。

　　b.在 OpenWRT 官網找相應設備的 Wiki 頁面查看刷機方法，一般都是在路由器官方Web固件升級頁面直接刷入（我的 WNDR3800 Wiki頁面是：http://wiki.openwrt.org/toh/netgear/wndr3800）

　　2.初始配置
　　a.路由器啟動後，有的型號沒有安裝 Wifi 模塊，需要先用網線連接到 LAN 口，本機 IP 配置為靜態 192.168.1.x，然後 telnet 到 192.168.1.1，更改 root 密碼，然後 ssh 連入，參考：http://wiki.openwrt.org/doc/start#configuring.openwrt

b.配置 WAN 口，讓路由連上 Internet，參考：http://wiki.openwrt.org/doc/howto/internet.connection 。

　　比如要配置 PPPoE：


復制代碼代碼如下:
uci set network.wan.proto=pppoe
uci set network.wan.username='[email protected]'
uci set network.wan.password='yourpassword'
uci commit network
ifup wan

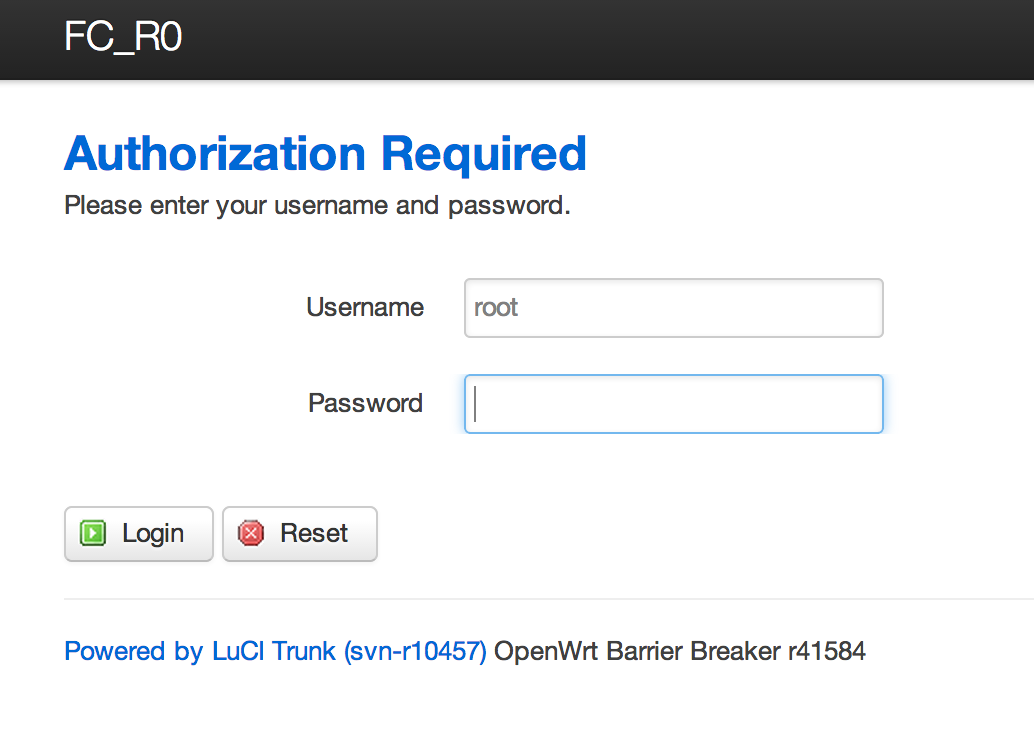

　　c.安裝 LuCI Web 管理界面並設置開機自動啟動，參考：http://wiki.openwrt.org/doc/howto/luci.essentials


復制代碼代碼如下:
opkg update
opkg install luci
/etc/init.d/uhttpd start
/etc/init.d/uhttpd enable

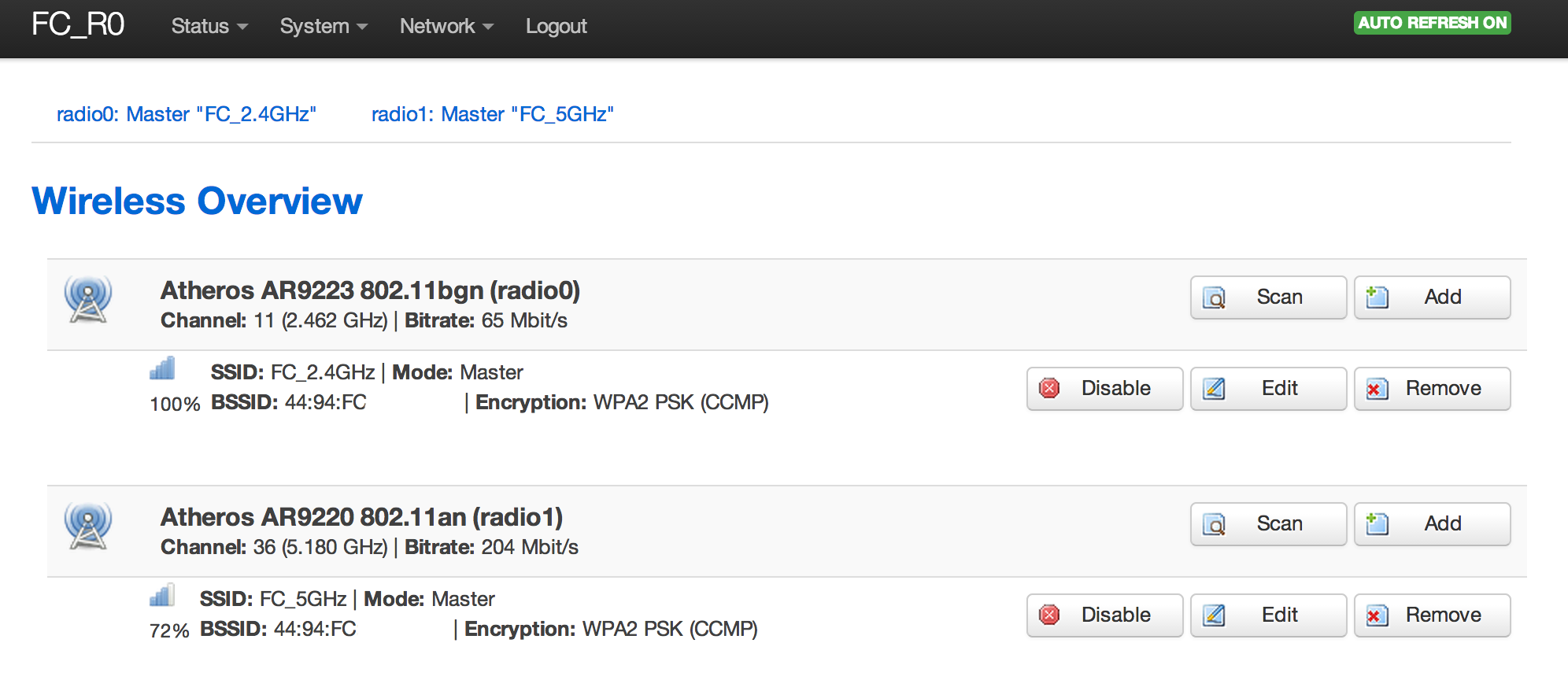

　　d.浏覽器輸入路由器 LAN 側 IP（多為192.168.1.1），進行 Wifi 等配置

3.配置 DNS

　　a.創建 /etc/config/sec_resolv.conf

vim /etc/config/sec_resolv.conf　　填入以下 DNS Servers:


復制代碼代碼如下:
nameserver 8.8.8.8
nameserver 8.8.4.4
nameserver 208.67.222.222


b.編輯 /etc/config/dhcp

vim /etc/config/dhcp　　找到 option resolvfile 選項，替換為：

option resolvfile '/etc/config/sec_resolv.conf'

4.配置 PPTP

　　a.安裝 ppp-mod-pptp


復制代碼代碼如下:
opkg update
opkg install ppp-mod-pptp


　　如果需要 LuCI 支持（推薦）：

opkg install luci-proto-ppp

　　b.配置 vpn 接口，編輯 /etc/config/network 文件，應該已經有以下內容（如果沒有，需要插入），並配置裡面的 server、username 和 password：


復制代碼代碼如下:
config 'interface' 'vpn'
option 'ifname' 'pptp-vpn'
option 'proto' 'pptp'
option 'username' 'vpnusername'
option 'password' 'vpnpassword'
option 'server' 'vpn.example.org or ipaddress'
option 'buffering' '1'

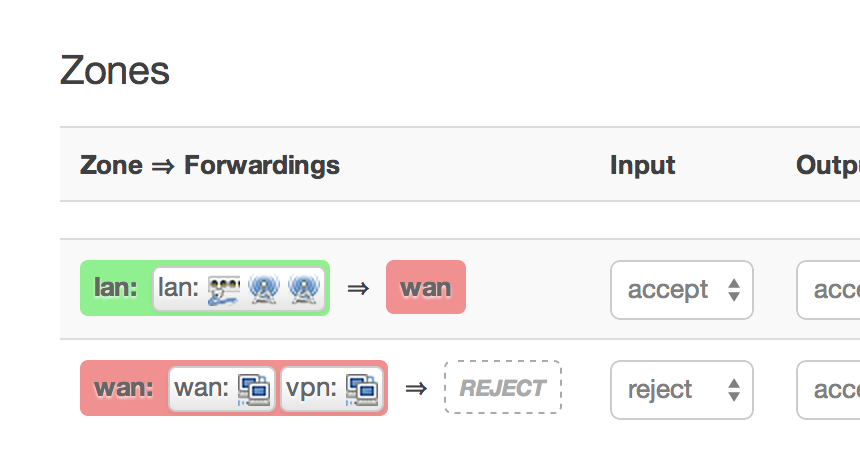

c.進入 Network -> Firewall ，把 vpn 加入 wan zone，效果如圖：

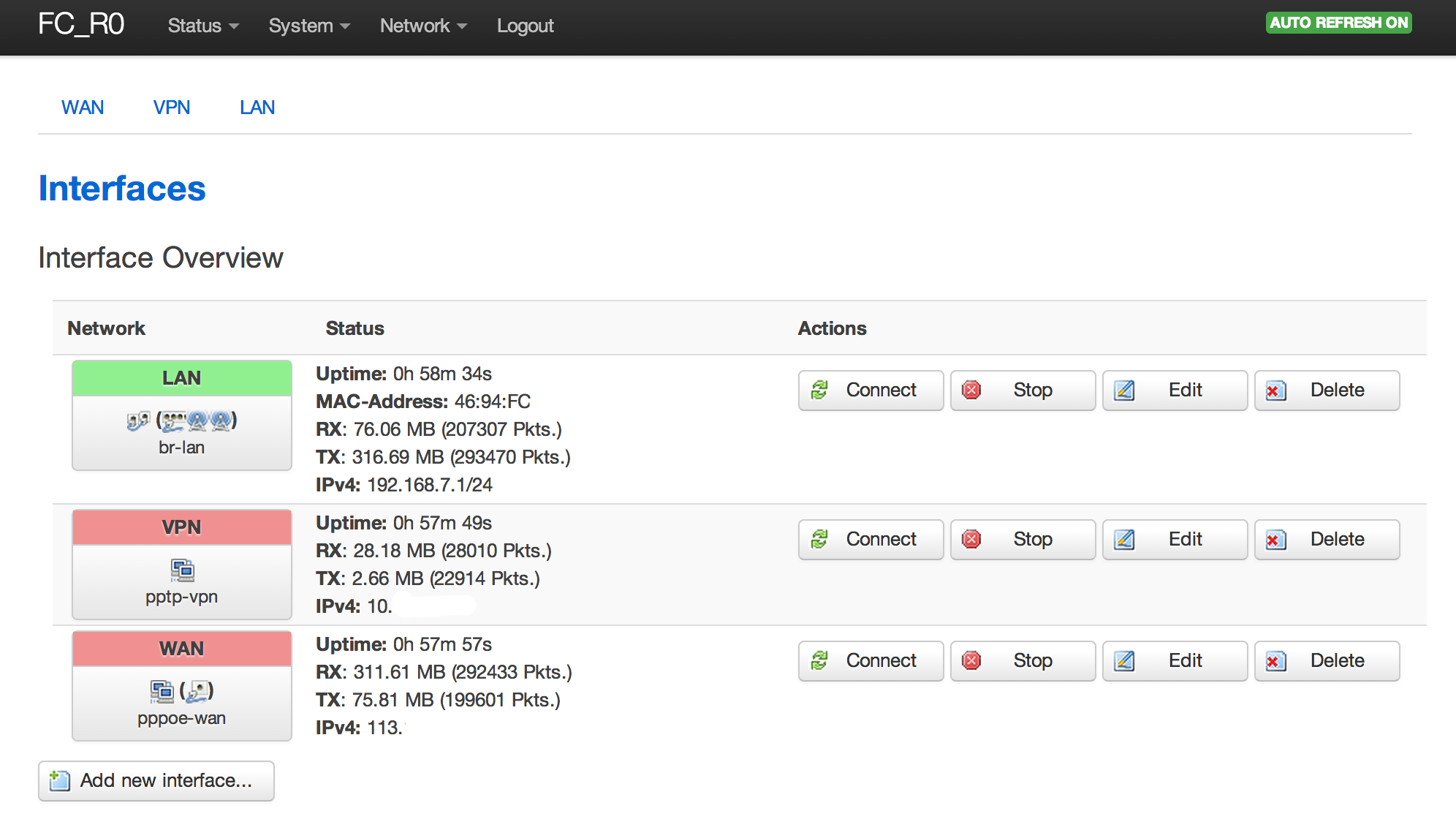

　　d.進入 Network -> Interfaces ，此時應該已經可以看到 VPN Interface 並可以連接，效果如圖：



e.此時在本機 traceroute www.google.com，應該能得到類似以下的結果：


復制代碼代碼如下:
FL-MBP:~ fatlyz$ traceroute www.google.com
traceroute: Warning: www.google.com has multiple addresses; using 74.125.239.113
traceroute to www.google.com (74.125.239.113), 64 hops max, 52 byte packets
fc_r0.lan (192.168.7.1) 2.266 ms 0.999 ms 0.946 ms
10.7.0.1 (10.7.0.1) 189.259 ms 187.813 ms 188.368 ms
23.92.24.2 (23.92.24.2) 189.847 ms 190.489 ms 188.939 ms
10ge7-6.core3.fmt2.he.net (65.49.10.217) 188.508 ms 192.216 ms 202.863 ms
10ge10-1.core1.sjc2.he.net (184.105.222.14) 195.695 ms 195.691 ms 284.242 ms
72.14.219.161 (72.14.219.161) 189.196 ms 192.287 ms 193.220 ms
216.239.49.170 (216.239.49.170) 192.496 ms 188.547 ms 189.881 ms
66.249.95.29 (66.249.95.29) 190.125 ms 190.335 ms 190.026 ms
nuq05s01-in-f17.1e100.net (74.125.239.113) 189.804 ms 190.556 ms 190.242 ms


可以看出，其中第二跳是 VPN 的網關，而 traceroute www.baidu.com 的話第二跳應該也是同樣的結果。

　　這時已經可以訪問 Google, Baidu 等國內外的站點了。

5.配置 chnroutes

　　a.到 chnroutes 項目的下載頁面：http://chnroutes-dl.appspot.com/ 下載 linux.zip，解壓
　　b.把 ip-pre-up 重命名為 chnroutes.sh，打開編輯，在 if [ ! -e /tmp/vpn_oldgw ]; then 前插入以下代碼，以避免 ppp 連接腳本重復執行導致重復添加路由表項：



復制代碼代碼如下:
if [ $OLDGW == 'x.x.x.x' ]; then
exit 0
fi

其中 x.x.x.x 是 VPN 的網關，可以先本機連接上去之後查看一下網關地址。
　　c.ssh 連接到路由器，執行以下命令：

復制代碼代碼如下:
cd /etc/config/
mkdir pptp-vpncd pptp-vpnvim chnroutes.sh

在 vim 中把編輯好的 chnroutes.sh 粘貼進去（當然也可以通過 ssh 直接把 chnroutes.sh 文件傳過去，或者上傳到某個地方再 wget 下載）

　　執行以下命令，設置權限為可執行：

chmod a+x chnroutes.sh

　　d.用 vim 編輯 /lib/netifd/ppp-up 文件：

vim /lib/netifd/ppp-up　　

在 [ -d /etc/ppp/ip-up.d ] && { 這一行前插入以下內容，確保 ppp 連接腳本能夠被執行：

sh /etc/config/pptp-vpn/chnroutes.sh

e.重啟路由，啟動好之後，進入 LuCI 查看接口狀態，等 WAN 和 VPN 都連接成功後，ssh進去，執行 route -n | head -n 10 ，效果應該類似這樣：

復制代碼代碼如下:
root@FC_R0:/etc/config# route -n | head -n 10
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.7.0.1 0.0.0.0 UG 0 0 0 pptp-vpn
1.0.1.0 58.111.43.1 255.255.255.0 UG 0 0 0 pppoe-wan
1.0.2.0 58.111.43.1 255.255.254.0 UG 0 0 0 pppoe-wan
1.0.8.0 58.111.43.1 255.255.248.0 UG 0 0 0 pppoe-wan
1.0.32.0 58.111.43.1 255.255.224.0 UG 0 0 0 pppoe-wan
1.1.0.0 58.111.43.1 255.255.255.0 UG 0 0 0 pppoe-wan
1.1.2.0 58.111.43.1 255.255.254.0 UG 0 0 0 pppoe-wan
1.1.4.0 58.111.43.1 255.255.252.0 UG 0 0 0 pppoe-wan

其中 Destination 為 0.0.0.0 的是默認路由，網關為 VPN 網關，意味著默認流量都經過 VPN，而以下的條目則把目的為國內的網段都指向了 ISP 提供的網關。

　　至此 PPTP VPN 和 chnroutes 已經配置完畢。

6.配置 VPN 斷線自動重連
　　a.創建 /etc/config/pptp-vpn/status-check.sh：

vim /etc/config/pptp-vpn/status-check.sh　　

在 vim 中粘貼以下內容（此腳本檢測 VPN 連接狀態，並在斷線後會斷開 WAN 和 VPN 接口，10秒後重新連接 WAN，並在 30 秒後重連 VPN）：

復制代碼代碼如下:
#!/bin/sh</p> <p>if [ -f "/tmp/vpn_status_check.lock" ]
then
exit 0
fi</p> <p>VPN_CONN=`ifconfig | grep pptp-vpn`</p> <p>if [ -z "$VPN_CONN" ]
then
touch /tmp/vpn_status_check.lock
echo WAN_VPN_RECONNECT at: >> /tmp/vpn_status_check_reconn.log
date >> /tmp/vpn_status_check_reconn.log</p> <p> ifdown vpn
ifdown wan
sleep 10
ifup wan
sleep 30
ifdown vpn
sleep 10
ifup vpn
sleep 40
rm /tmp/vpn_status_check.lock</p> <p>else
date > /tmp/vpn_status_check.log
fi

　執行以下命令，設置權限為可執行：

chmod a+x /etc/config/pptp-vpn/status-check.sh

　　b.進入LuCI 的 System -> Scheduled Tasks 填入以下內容，並保存：

*/1 * * * * /etc/config/pptp-vpn/status-check.sh　　

以上實際上是編輯了 cron 配置，cron 每分鐘運行檢測 / 重連腳本，重啟 cron：

/etc/init.d/cron restart

c.靜待幾分鐘，查看 /tmp 目錄，應該能看到 vpn_oldgw 和 vpn_status_check.log 文件，查看 vpn_status_check.log 文件，可以看到最近一次檢測 VPN 連接狀態的時間。

復制代碼代碼如下:
root@FC_R0:/tmp# ls vpn*
vpn_oldgw vpn_status_check.log
root@FC_R0:/tmp# cat vpn_status_check.log
Tue Jul 15 00:04:02 HKT 2014
root@FC_R0:/tmp# 　　

你可以在 LuCI 中斷開 VPN 接口，在接下來的4-5分鐘，觀察 WAN 和 VPN 的重連情況。

d.分別 traceroute www.google.com 和 www.baidu.com ，觀察第二跳的地址：

復制代碼代碼如下:
FL-MBP:~ fatlyz$ traceroute www.google.com | head -n 3
traceroute: Warning: www.google.com has multiple addresses; using 74.125.239.115
traceroute to www.google.com (74.125.239.115), 64 hops max, 52 byte packets
fc_r0.lan (192.168.7.1) 2.161 ms 0.912 ms 0.895 ms
10.7.0.1 (10.7.0.1) 193.747 ms 187.789 ms 289.744 ms
23.92.24.2 (23.92.24.2) 259.323 ms 354.625 ms 408.535 ms

復制代碼代碼如下:
FL-MBP:~ fatlyz$ traceroute www.baidu.com | head -n 3
traceroute to www.a.shifen.com (180.76.3.151), 64 hops max, 52 byte packets
1 fc_r0.lan (192.168.7.1) 1.190 ms 0.984 ms 0.731 ms
2 58.111.43.1 (58.111.43.1) 20.616 ms 38.822 ms 18.484 ms
3 183.56.35.133 (183.56.35.133) 20.056 ms 52.353 ms 87.841 ms

可以看出，已成功對國內外的目標地址進行了路由選擇。

　　至此，OpenWRT 路由的基本配置、PPTP VPN、chnroutes 和自動重連已經配置完成。
