LVS的三種負載均衡方式有哪些區別?

  LVS集群采用三種ip負載均衡技術,即VS/NAT、VS/TUN和VS/DR技術,那麼這三種負載均衡方式之間有哪些區別呢?下面小編就給大家介紹下LVS的三種負載均衡方式的區別比較。

  1、LVS的定義?

  LVS是Linux Virtual Server的簡寫,意即Linux虛擬服務器,是一個虛擬的服務器集群系統。其實它是一種集群(Cluster)技術,采用IP負載均衡技術和基於內容請求分發技術。調度器具有很好的吞吐率,將請求均衡地轉移到不同的服務器上執行,且調度器自動屏蔽掉服務器的故障,從而將一組服務器構成一個高性能的、高可用的虛擬服務器。整個服務器集群的結構對客戶是透明的,而且無需修改客戶端和服務器端的程序。本項目在1998年5月由章文嵩博士成立,是中國國內最早出現的自由軟件項目之一。

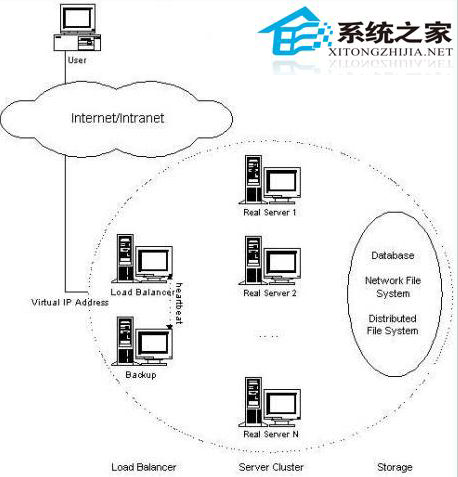

  為此,在設計時需要考慮系統的透明性、可伸縮性、高可用性和易管理性。一般來說,LVS集群采用三層結構,其體系結構如圖所示:

   LVS的三種負載均衡方式有哪些區別?

  LVS集群的體系結構

  2、LVS主要組成部分為:

  負載調度器(load balancer/ Director),它是整個集群對外面的前端機,負責將客戶的請求發送到一組服務器上執行,而客戶認為服務是來自一個IP地址(我們可稱之為虛擬IP地址)上的。

  服務器池(server pool/ Realserver),是一組真正執行客戶請求的服務器,執行的服務一般有WEB、MAIL、FTP和DNS等。

  共享存儲(shared storage),它為服務器池提供一個共享的存儲區,這樣很容易使得服務器池擁有相同的內容,提供相同的服務。

  3、LVS負載均衡方式:

  Virtual Server via Network Address Translation NAT(VS/NAT)

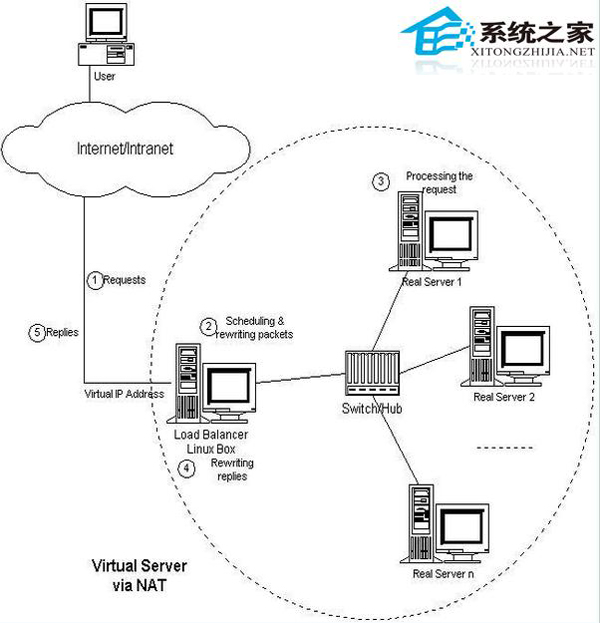

  VS/NAT是一種最簡單的方式,所有的RealServer只需要將自己的網關指向Director即可。客戶端可以是任意操作系統,但此方式下,一個Director能夠帶動的RealServer比較有限。在VS/NAT的方式下,Director也可以兼為一台RealServer。VS/NAT的體系結構如圖所示。

   LVS的三種負載均衡方式有哪些區別?

  VS/NAT的體系結構

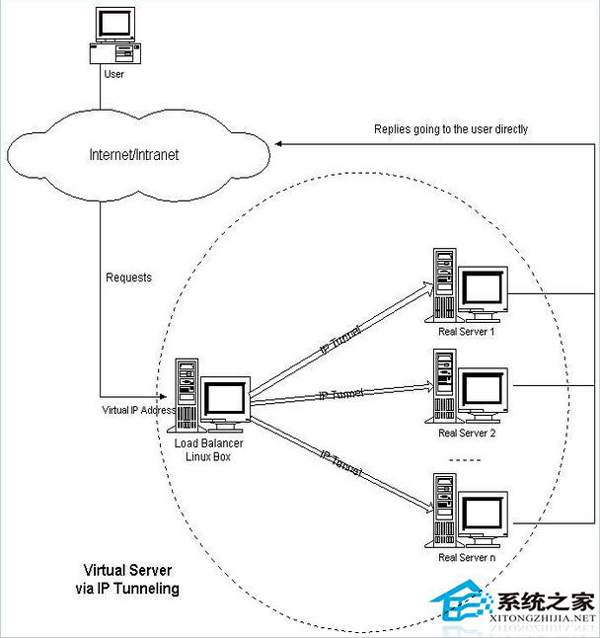

  Virtual Server via IP Tunneling(VS/TUN)

  IP隧道(IP tunneling)是將一個IP報文封裝在另一個IP報文的技術,這可以使得目標為一個IP地址的數據報文能被封裝和轉發到另一個IP地址。IP隧道技術亦稱為IP封裝技術(IP encapsulation)。IP隧道主要用於移動主機和虛擬私有網絡(Virtual Private Network),在其中隧道都是靜態建立的,隧道一端有一個IP地址,另一端也有唯一的IP地址。它的連接調度和管理與VS/NAT中的一樣,只是它的報文轉發方法不同。調度器根據各個服務器的負載情況,動態地選擇一台服務器,將請求報文封裝在另一個IP報文中,再將封裝後的IP報文轉發給選出的服務器;服務器收到報文後,先將報文解封獲得原來目標地址為 VIP 的報文,服務器發現VIP地址被配置在本地的IP隧道設備上,所以就處理這個請求,然後根據路由表將響應報文直接返回給客戶。

   LVS的三種負載均衡方式有哪些區別?

  VS/TUN的體系結構
 12 共2頁
