linux下i2c驅動筆記

原文http://blog.sina.com.cn/s/blog_63f31f340101byb2.html

1. 幾個基本概念

1.1. 設備模型

由 總線（bus_type） + 設備（device） + 驅動（device_driver） 組成，在該模型下，所有的設備通過總線連接起來，即使有些設備沒有連接到一根物理總線上，linux為其設置了一個內部的、虛擬的platform總線，用以維持總線、驅動、設備的關系。

因此，對於實現一個linux下的設備驅動，可以劃分為兩大步：

1、設備注冊；

2、驅動注冊。

當然，其中還有一些細節問題：

1、驅動的probe函數

2、驅動和設備是怎麼進行綁定的。

1.2. i2c設備驅動的幾個數據結構

i2c_adapter：

每一個i2c_adapter對應一個物理上的i2c控制器，在i2c總線驅動probe函數中動態創建。通過i2c_add_adapter注冊到i2c_core。

i2c_algorithm：

i2c_algorithm中的關鍵函數master_xfer()，以i2c_msg為單位產生i2c訪問需要的信號。不同的平台所對應的master_xfer()是不同的，需要根據所用平台的硬件特性實現自己的xxx_xfer()方法以填充i2c_algorithm的master_xfer指針；在A31上即是sun6i_i2c_algorithm函數。

i2c_client：

代表一個掛載到i2c總線上的i2c從設備，包含該設備所需要的數據：

該i2c從設備所依附的i2c控制器 struct i2c_adapter *adapter

該i2c從設備的驅動程序struct i2c_driver *driver

該i2c從設備的訪問地址addr, name

該i2c從設備的名稱name。

2. i2c總線驅動

2.1. 功能劃分

從硬件功能上可劃分為：i2c控制器和i2c外設（從設備）。每個i2c控制器總線上都可以掛載多個i2c外設。Linux中對i2c控制器和外設分開管理：通過 i2c-sun6i.c 文件完成了i2c控制器的設備注冊和驅動注冊；通過i2c-core.c為具體的i2c外設提供了統一的設備注冊接口和驅動注冊接口，它分離了設備驅動device driver和硬件控制的實現細節（如操作i2c的寄存器）。

2.2. i2c-sun6i.c

該文件是與具體硬件平台相關的，對應於A3x系列芯片。該文件實際上是i2c總線驅動的實現，本質上就是向內核注冊i2c總線設備、注冊總線驅動、實現總線傳輸的時序控制算法。i2c控制器被注冊為Platform設備，如下：

if (twi_used_mask & TWI0_USED_MASK) platform_device_register(&sun6i_twi0_device);

if(twi_used_mask & TWI1_USED_MASK) platform_device_register(&sun6i_twi1_device);

if(twi_used_mask & TWI2_USED_MASK) platform_device_register(&sun6i_twi2_device);

if(twi_used_mask & TWI3_USED_MASK) platform_device_register(&sun6i_twi3_device);

if(twi_used_mask) return platform_driver_register(&sun6i_i2c_driver);

需要注意的是：設備與驅動的對應關系是多對一的；即如果設備類型是一樣的，會共用同一套驅動，因此上面代碼只是注冊了一次驅動platform_driver_register(&sun6i_i2c_driver)。

設備注冊：

將i2c控制器設備注冊為platform設備，為每一個控制器定義一個struct platform_device數據結構，並且把.name都設置為"sun6i-i2c"（後面會通過名字進行匹配驅動的），然後是調用platform_device_register()將設備注冊到platform bus上。

設備注冊完成後其直觀的表現就是在文件系統下出現：/sys/bus/platform/devices/sun6i-i2c.0

通過platform_device_register()進行的注冊過程，說到底就是對struct platform_device這個數據結構的更改，逐步完成.dev.parent、.dev.kobj、.dev.bus的賦值，然後將.dev.kobj加入到platform_bus->kobj的鏈表上。

驅動注冊：

步驟和設備注冊的步驟類似，也是為驅動定義了一個數據結構：

struct platform_driver sun6i_i2c_driver;

因為一個驅動是可以對應多個設備的，而在系統裡的3個控制器基本上是一致的（區別就是寄存器的地址不一樣），所以上面注冊的3個設備共享的是同一套驅動。

設備與驅動匹配

1.match過程

i2c_add_driver-->i2c_register_driver-->i2c_bus_type-->.match->i2c_device_match-->of_driver_match_device/i2c_match_id(比較i2c_driver->id_table->name和client->name,如果相同，則匹配上，匹配上之後，運行driver_register調用driver_probe_device進行設備與驅動綁定。)，

2.probe過程

初始化.probe和.remove函數，然後調用i2c_add_driver進行驅動注冊。主要函數調用流程：

i2c_add_driver-->i2c_register_driver --> driver_register --> bus_add_driver --> driver_attach-->driver_probe_device-->really_probe(裡面講設備的驅動指針指向驅動，如果匹配成功，執行dev->bus->probe即設備驅動裡的probe)，-->driver_bound(綁定)

需要注意的是driver_attach，這個函數遍歷了總線上（platform_bus_type）的所有設備，尋找與驅動匹配的設備，並把滿足條件的設備結構體上的驅動指針指向驅動，從而完成了驅動和設備的匹配（__driver_attach函數完成）。

如果匹配到設備，這時就需要執行platform_bus_type的probe函數，最終會調用設備驅動的probe函數（sun6i_i2c_probe）。

2.2.1 sun6i_i2c_probe

在sun6i_i2c_probe函數中完成了大量的工作，包括硬件初始化、中斷注冊、為每個i2c控制器創建i2c_adapter等。

1268 pdata = pdev->dev.platform_data;

1269 if (pdata == NULL) {

1270 return -ENODEV;

1271}

1272

1273 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);

1274 irq = platform_get_irq(pdev, 0);

1275 if (res == NULL || irq < 0) {

1276 return -ENODEV;

1277}

1278

1279 if (!request_mem_region(res->start, resource_size(res), res->name)) {

1280return -ENOMEM;

1281 }

首先得到當前設備的私有數據指針，並將其保留在pdata；進而通過platform_get_resource得到該設備占用的內存資源，並申請：request_mem_region。同時將irq資源也保留下來。

1288

1289 strlcpy(i2c->adap.name, "sun6i-i2c", sizeof(i2c->adap.name));

1290 i2c->adap.owner = THIS_MODULE;

1291 i2c->adap.nr = pdata->bus_num;

1292 i2c->adap.retries =3;

1293 i2c->adap.timeout = 5*HZ;

1294 i2c->adap.class = I2C_CLASS_HWMON |I2C_CLASS_SPD;

1295 i2c->bus_freq = pdata->frequency;

1296 i2c->irq = irq;

1297 i2c->bus_num = pdata->bus_num;

1298 i2c->status = I2C_XFER_IDLE;

1299 i2c->suspended =0;

1300 spin_lock_init(&i2c->lock);

1301 init_waitqueue_head(&i2c->wait);

初始化i2c_adapter，並初始化一個工作隊列 init_waitqueue_head。

通過ioremap申請IO資源；

通過request_irq申請irq資源，中斷的處理服務函數是：sun6i_i2c_handler；

sun6i_i2c_hw_init，對i2c控制進行硬件初始化；

i2c->adap.algo = &sun6i_i2c_algorithm，初始化控制器的總線傳輸算法，設備驅動調用；

將初始化好的i2c_adapter注冊到i2c_core：i2c_add_numbered_adapter。

至此，probe函數完成。

2.2.2 sun6i_i2c_core_process

i2c控制器的中斷服務程序sun6i_i2c_handler調用了sun6i_i2c_core_process，i2c總線的實際傳輸控制也是在該函數裡完成的。

主要流程：

讀取i2c控制器當前狀態，twi_query_irq_status，保留在state中；

根據state的值進行分支跳轉，控制i2c的工作狀態；

傳輸完成，調用sun6i_i2c_xfer_complete，喚醒工作隊列。

2.2.3 sun6i_i2c_xfer

每一個i2c控制器設備，在驅動綁定後，都會創建一個i2c_adapter，用以描述該控制器，i2c_adapter的建立與初始化是在驅動probe的時候建立的。每一個i2c_adapter包含了一個i2c_algorithm結構體的指針，i2c_algorithm是用來對外提供操作i2c控制器的函數接口的，主要是master_xfer函數，對應於i2c-sun6i.c，實際就是：

static int sun6i_i2c_xfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num)

該函數的功能是通知i2c_adapter需要對外設進行數據交換，需要交換的信息通過struct i2c_msg *msgs傳入。sun6i_i2c_xfer實際上是調用了sun6i_i2c_do_xfer進行傳輸。

因為i2c總線讀寫速率有限，sun6i_i2c_do_xfer啟動i2c傳輸後，通過wait_event_timeout進入休眠，直到中斷喚醒或者超時；中斷喚醒是由sun6i_i2c_xfer_complete完成的。

3. i2c設備驅動

3.1. 驅動注冊

i2c從設備的驅動注冊，使用的是i2c-core.c提供的接口：i2c_register_driver；其調用如下：

i2c_register_driver --> driver_register --> bus_add_driver；

對bus_add_driver進行分析：

關於device_driver數據結構的 struct driver_private *p

設備驅動模型是通過kobject對設備驅動進行層次管理的，因此device_driver應該包含kobject成員，linux是將kobject包含在struct driver_private中，再在device_driver中包含struct driver_private；我們可以理解driver_private是device_driver的私有數據，由內核進行操作。

struct driver_private 是在驅動注冊的開始，動態申請，並初始化的。

klist_init(&priv->klist_devices, NULL, NULL);

初始化設備鏈表，每一個與該驅動匹配的device都會添加到該鏈表下。

priv->kobj.kset = bus->p->drivers_kset;

指定該驅動所屬的kset；

kobject_init_and_add

初始化kobject，並將kobject添加到其對應的kset集合中（即bus->p->drivers_kset）。

該函數最終是調用kobject_add_internal將kobject添加到對應的kset中；需要主要的是，如果kobject的parent如果為NULL，在此會將其parent設置為所屬kset集合的kobject：

parent = kobject_get(&kobj->kset->kobj)；

接下來是為kobject創建文件夾：create_dir(kobj)；從而能從/sys/目錄下顯示。

driver_attach，將驅動和設備進行綁定

將遍歷總線上的設備鏈表，查找可以匹配的設備，並綁定。

driver_attach --> bus_for_each_dev(drv->bus, NULL, drv, __driver_attach);

將函數指針__driver_attach傳入bus_for_each_dev，將每個查找得到的device進行驅動匹配。

bus_for_each_dev：

遍歷總線上的所有設備，因為總線上的設備都是bus->p->klist_devices鏈表上的一個節點，因此該函數其實就是對鏈表的遍歷，具體可以參考klist。

__driver_attach（源碼位置drivers/base/dd.c）：

進行設備和驅動匹配，如果匹配成功，嘗試進行綁定。

1. 首先進行匹配確認：driver_match_device(drv, dev)；

調用關系： --> drv->bus->match --> i2c_device_match

--> of_driver_match_device

i2c_match_id

可以看出，最終有兩種方式進行驅動匹配查詢：

方法一：通過of_driver_match_device對比of_device_id；

方法二：通過i2c_match_id對比id_table；

方法二實際上就是對比

i2c_driver->id_table->name 和client->name是否一致。

2. 如果匹配確認，進行驅動與設備綁定：driver_probe_device；

調用關系： driver_probe_device --> really_probe

--> dev->bus->probe

driver_bound

在really_probe中，首先將設備的驅動指針指向該驅動：dev->driver = drv。

對應於i2c_bus_type，dev->bus->probe 即是：i2c_device_probe，最終調用驅動的probe函數。

最後是driver_bound，將驅動與設備進行綁定：

其實就是調用klist_add_tail：將設備節點添加到驅動的klist_devices;

調用klist_add_tail，將被注冊的驅動添加到總線的klist_drivers上；

klist_add_tail(&priv->knode_bus, &bus->p->klist_drivers);

module_add_driver(drv->owner, drv)

在sysfs創建drivers目錄

3.2. 設備注冊

方式一：i2c設備動態發現注冊

在i2c_register_driver的最後：

INIT_LIST_HEAD(&driver->clients); i2c_for_each_dev(driver, __process_new_driver);

觀察i2c_for_each_dev：

int i2c_for_each_dev(void *data, int (*fn)(struct device *, void *)){ int res; mutex_lock(&core_lock); res = bus_for_each_dev(&i2c_bus_type, NULL, data, fn); mutex_unlock(&core_lock); return res;}

其實就是遍歷i2c總線上的klist_devices鏈表，對得到的每一個device，執行__process_new_driver。

跟蹤 __process_new_driver --> i2c_do_add_adapter --> i2c_detect

i2c_detect實現了i2c設備發現：在注冊驅動後，通過i2c_detect檢測是否有適合的設備連接在總線上。i2c_detect實現如下：

在每一個adapter上遍歷驅動給出的地址列表（address_list），由i2c_detect_address函數完成；最終會調用driver->detect（即設備驅動提供的設備發現函數）；

如果發現滿足條件的設備，執行i2c_new_device，為設備建立i2c_client；並且將設備添加到i2c_bus_type->p->klist_devices鏈表上（device_register），通過bus_add_device函數完成，最後調用bus_probe_device，嘗試綁定驅動。

將client添加到驅動的設備鏈表上：list_add_tail(&client->detected, &driver->clients)

方式二：i2c設備之靜態注冊

Linux 3.3 提供了靜態定義的方式來注冊設備，接口原型：linux-3.3/drivers/i2c/i2c-boardinfo.c

int __initi2c_register_board_info(int busnum, struct i2c_board_info const *info, unsigned len)

核心內容：

申請struct i2c_devinfo，用以描述一個i2c外設；

list_add_tail(&devinfo->list, &__i2c_board_list)，將devinfo加入鏈表__i2c_board_list，以供後續查找；

掃描__i2c_board_list，創建clienti2c_register_board_info只是把設備描述符加入到了__i2c_board_list，並沒有創建client，當調用i2c_register_adapter注冊adapter時，會掃描__i2c_board_list，創建client；具體調用：

i2c_register_adapter

--> i2c_scan_static_board_info

--> i2c_new_device

--> device_register

在 i2c_new_device完成了client創建，以及設備注冊device_register。

PS：由上面的注冊流程可知，i2c_register_board_info應該在i2c_register_adapter之前完成，否則__i2c_board_list中的節點不會被掃描到。

總結：

由上述分析可知，i2c設備驅動是通過i2c_register_driver注冊的，i2c設備是通過i2c_new_device注冊的，在最後，這兩個函數都嘗試進行驅動和設備綁定（driver_attach和bus_probe_device）；因此不管是先注冊驅動還是先注冊設備，最後都能夠將合適的驅動和設備進行綁定。

有兩種方式進行設備注冊：

1、通過i2c_register_board_info，在系統啟動之初靜態地進行i2c設備注冊（axp電源驅動就是這樣做的）；

2、實現i2c設備驅動的detect函數，在驅動加載的時候動態檢測創建設備，aw平台的觸摸屏驅動gt82x.ko就是通過這種方式。

Linux是通過在驅動數據結構中內嵌kobject、kset，完成了設備驅動的層次管理的，理解kobject、kset對理解設備驅動模型很重要。

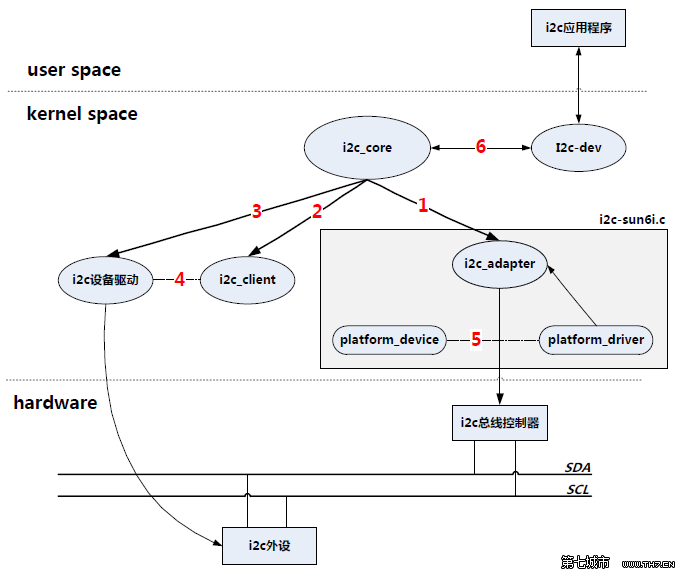

4. i2c驅動架構圖

1、i2c_add_adapter

2、i2c_new_device/i2c_register_board_info

3、i2c_add_driver

4、調用i2c bus中注冊的match函數進行匹配

5、調用platform bus中注冊的match函數進行匹配

6、i2cdev_attach_adapter
