深入理解Cache

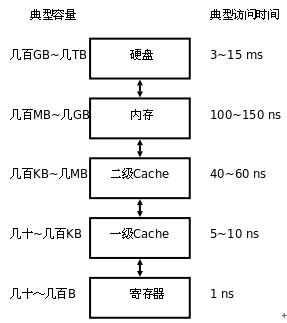

存儲器是分層次的,離CPU越近的存儲器,速度越快,每字節的成本越高,同時容量也因此越小。寄存器速度最快,離CPU最近,成本最高,所以個數容量有限,其次是高速緩存(緩存也是分級,有L1,L2等緩存),再次是主存(普通內存),再次是本地磁盤。



寄存器的速度最快,可以在一個時鐘周期內訪問,其次是高速緩存,可以在幾個時鐘周期內訪問,普通內存可以在幾十個或幾百個時鐘周期內訪問。

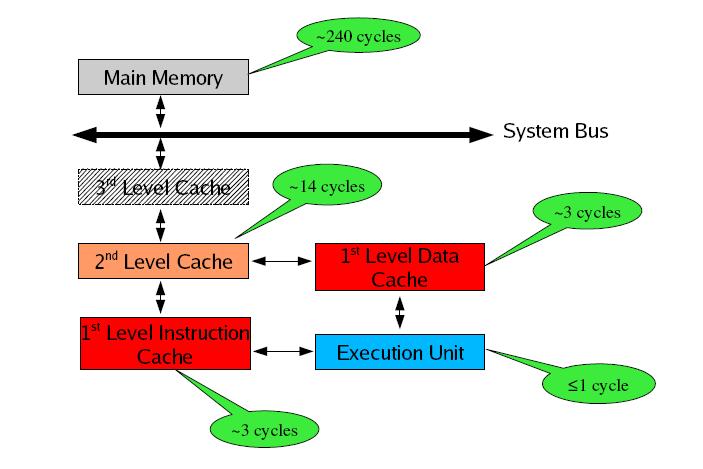

(注 本圖來自Ulrich Drepper大牛的講稿,如有侵權,通知即刪)
存儲器分級,利用的是局部性原理。我們可以以經典的閱讀書籍為例。我在讀的書,捧在手裡(寄存器),我最近頻繁閱讀的書,放在書桌上(緩存),隨時取來讀。當然書桌上只能放有限幾本書。我更多的書在書架上(內存)。如果書架上沒有的書,就去圖書館(磁盤)。我要讀的書如果手裡沒有,那麼去書桌上找,如果書桌上沒有,去書架上找,如果書架上沒有去圖書館去找。可以對應寄存器沒有,則從緩存中取,緩存中沒有,則從內存中取到緩存,如果內存中沒有,則先從磁盤讀入內存,再讀入緩存,再讀入寄存器。
本系列的文章重點介紹緩存cache。了解如何獲取cache的參數,了解緩存的組織結構,了解cache對程序的影響,了解如何利用cache提升性能。



本文作為系列文章的第一篇,講述的如何獲取cache的組成結構和如何獲取cache的參數。

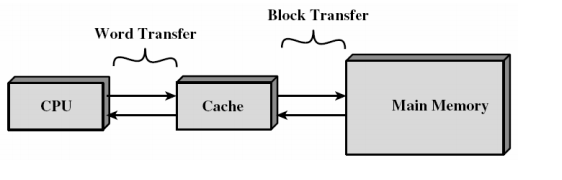

cache分成多個組,每個組分成多個行,linesize是cache的基本單位,從主存向cache遷移數據都是按照linesize為單位替換的。比如linesize為32Byte,那麼遷移必須一次遷移32Byte到cache。 這個linesize比較容易理解,想想我們前面書的例子,我們從書架往書桌搬書必須以書為單位,肯定不能把書撕了以頁為單位。書就是linesize。當然了現實生活中每本書頁數不同,但是同個cache的linesize總是相同的。
所謂8路組相連( 8-way set associative)的含義是指,每個組裡面有8個行。
我們知道,cache的容量要遠遠小於主存,主存和cache肯定不是一一對應的,那麼主存中的地址和cache的映射關系是怎樣的呢?
拿到一個地址,首先是映射到一個組裡面去。如何映射?取內存地址的中間幾位來映射。
舉例來說,data cache: 32-KB, 8-way set associative, 64-byte line size
Cache總大小為32KB,8路組相連(每組有8個line),每個line的大小linesize為64Byte,OK,我們可以很輕易的算出一共有32K/8/64=64 個組。
對於32位的內存地址,每個line有2^6 = 64Byte,所以地址的【0,5】區分line中的那個字節。一共有64個組。我們取內存地址中間6為來hash查找地址屬於那個組。即內存地址的【6,11】位來確定屬於64組的哪一個組。組確定了之後,【12,31】的內存地址與組中8個line挨個比對,如果【12,31】為與某個line一致,並且這個line為有效,那麼緩存命中。
OK,cache分成三類,
1 直接映射高速緩存,這個簡單,即每個組只有一個line,選中組之後不需要和組中的每個line比對, 因為只有一個line。
2 組相聯高速緩存,這個就是我們前面介紹的cache。 S個組,每個組E個line。
  3 全相聯高速緩存,這個簡單,只有一個組,就是全相聯。不用hash來確定組,直接挨個比對高位地址,來確定是否命中。可以想見這種方式不適合大的緩存。想想看,如果4M 的大緩存 linesize為32Byte,采用全相聯的話,就意味著4*1024*1024/32 = 128K 個line挨個比較,來確定是否命中,這是多要命的事情。高速緩存立馬成了低速緩存了。
 描述一個cache需要以下參數 :
1 cache分級,L1 cache, L2 cache, L3 cache,級別越低,離cpu越近
2 cache的容量
3 cache的linesize
4 cache 每組的行個數.
組的個數完全可以根據上面的參數計算出來,所以沒有列出來.
Intel手冊中用這樣的句子來描述cache:
8-MB L3 Cache, 16-way set associative, 64-byte line size
如何獲取cache的參數呢,到了我們的老朋友cpuid指令,當eax為0x2的時候,cpuid指令獲取到cache的參數. 下面給出代碼:
#include<stdio.h>
#include<stdlib.h>
int d_eax;
int d_ebx;
int d_ecx;
int d_edx;
int parse_cache()
{
asm
(
"movl $2,%eax\n\t"
"cpuid\n\t"
"mov %eax,d_eax\n\t"
"mov %ebx,d_ebx\n\t"
"mov %ecx,d_ecx\n\t"
"mov %edx,d_edx\n\t"
);
printf("d_eax : %x\nd_ebx : %x\nd_ecx : %x\nd_edx : %x\n",
d_eax,d_ebx,d_ecx,d_edx);
return 0;
}
int main()
{
parse_cache();
return 0;
}
root@libin:~/program/assembly/cache# ./test
d_eax : 55035a01
d_ebx : f0b2dd
d_ecx : 0
d_edx : 9ca212c
我的電腦上運行結果如上圖,查看intel的手冊可知
EAX
(55h) Instruction TLB: 2-MB or 4-MB pages, fully associative, 7 entries
(03h) Data TLB: 4-KB Pages, 4-way set associative, 64 entries
(5Ah) Data TLB0: 2-MB or 4-MB pages, 4-way associative, 32 entries
(01h) Instruction TLB: 4-KB Pages, 4-way set associative, 32 entries
EBX:
(F0h) 64-byte Prefetching
(B2h) Instruction TLB: 4-KB pages, 4-way set associative, 64 entries
(DDh) 3rd-level cache: 3-MB, 12-way set associative, 64-byte line size
EDX:
(09h) 1st-level Instruction Cache: 32-KB, 4-way set associative, 64-byte line size
(CAh) Shared 2nd-level TLB: 4-KB pages, 4-way set associative, 512 entries
(21h) 256KB L2 (MLC), 8-way set associative, 64-byte line size
(2Ch) 1st-level data cache: 32-KB, 8-way set associative, 64-byte line size
參考文獻:
1 Intel? Processor Identification andthe CPUID Instruction
2 Professional Assembly Language Richard Blum著
3 深入理解計算機系統
首先言明,本文嚴格意義上將不能算作原創,因為我寫這些東西只不過是博客 Gallery
of Processor Cache Effect的學習心得,不能將版權劃到自己名下,畢竟咱不是喜歡45度角仰望天空的郭四姑娘。由於原文是英文版,而且作者用的是C++。原文提到的實驗,我做了一部分,加深了對Cache的理解。英文比較好的兄弟就不必聽我聒噪了,直接點鏈接看原文好了。
OK,繼續我們的探索之旅。深入理解cache(1)得到了我的PC的cache參數如下:
L1 Cache : 32KB , 8路組相連,linesize為 64Byte 64個組
L2 Cache:256KB 8路組相連,linesize為 64Byte 512個組
L3 Cache: 3MB 12路組相連,linesize為 64Byte 4096個組
EAX
(55h) Instruction TLB: 2-MB or 4-MB pages, fully associative, 7 entries
(03h) Data TLB: 4-KB Pages, 4-way set associative, 64 entries
(5Ah) Data TLB0: 2-MB or 4-MB pages, 4-way associative, 32 entries
(01h) Instruction TLB: 4-KB Pages, 4-way set associative, 32 entries
EBX:
(F0h) 64-byte Prefetching
(B2h) Instruction TLB: 4-KB pages, 4-way set associative, 64 entries
(DDh) 3rd-level cache: 3-MB, 12-way set associative, 64-byte line size
EDX:
(09h) 1st-level Instruction Cache: 32-KB, 4-way set associative, 64-byte line size
(CAh) Shared 2nd-level TLB: 4-KB pages, 4-way set associative, 512 entries
(21h) 256KB L2 (MLC), 8-way set associative, 64-byte line size
(2Ch) 1st-level data cache: 32-KB, 8-way set associative, 64-byte line size、
1 測試cache的linesize
代碼看起來有點長,但是分成了3段。先看第一個測試,測試cache的linesize。
我們知道,cache的遷移是以linesize為單位的,所以,用戶縱然只訪問一個int,PC需要從主存拷貝1條line 進入Cache,對於我的電腦來說,就是copy
64B。
看下面的代碼,測試linesize,如果K=1,遍歷整個數組,如果K=16,只訪問16倍數位置的值。依次類推。如果K=16,乘法的個數是K=1的時候1/16。我們可以推測,K=16的時候,程序執行時間是K=1的時候的1/16左右。是不是這樣的。看下第一個測試用例的結果。
int test_cache_linesize(int array[],int len,int K)
{
int i;
for( i = 0;i<len;i += K)
{
array[i] *=3;
}
return 0;
}



當K = 1 ,2,4 ......16的時候,雖然計算乘法的次數相差很大,但是,代碼執行的時間是相近的都是80ms附近,但是當K = 32,64的時候,隨著計算乘法的次數減半,代碼執行的時間也減半。
原因在於,16 = (linesize)/sizeof(int)= 64/4,當K <16的時候,第一個int不命中,接下來的都命中的,乘法的個數雖然減半,但是從主存向Cache拷貝數據並沒有減半。乘法消耗的指令周期要遠低於從主存往cache裡面copy數據,所以當K<16
的時候,既然從主存Cp數據到Cache的次數是相同的,那麼總的執行時間差距不大就可以理解了。
當K>16的時候,每次都需要去主存取新的line,所以步長K增大一倍,去主存copy數據到cache的次數就減少為原來的一半,所以運行時間也減少為
原來的1半。
2 Cache的大小。
我的PC 有三級Cache,容量分別是32K 256K ,3M .這些參數對程序有什麼影響呢。
  下面的測試代碼,執行的次數是一樣的,都是64M次但是array的大小不一樣。我們分別傳入參數為1K,2K ,4K ,8K.....64MB 。在執行之前我們先分析下。
目前,如果array的大小是多大,循環執行的次數是一樣的。我們的1級Cache大小是32KB,也就是最多容納8192個int。如果我們的數組大小就是8192個int,那麼除了第一次執行需要將數據從
主存-->L3 Cache--->L2 Cache -->L1 Cache傳上來,後面再次執行的時候,由於整個數組全在L1 Cache,L1 Cache命中,速度很快。當然如果數組大小小於8192個int,L1更能容納的下。8192是個坎。數組大於8192個int,性能就會下降一點。
如果我們的array大小大於L1 cache容量會怎樣呢?看下我們的L2 Cache,大小256KB,即64K個int,換句話說,如果數組長度小於64K個int,也不賴,至少L2
Cache 容納的下,雖然L1 Cache每寫滿32KB就需要將交換出去。換句話說,64K是個坎,數組大於64K個int,性能就會下降。
L3Cache我就不說,畢竟我不是唐僧,一樣的情況,對於我的3M 緩存,3M/4 = 768K 是個坎,如果數組大於768個int,那麼性能又會下降。

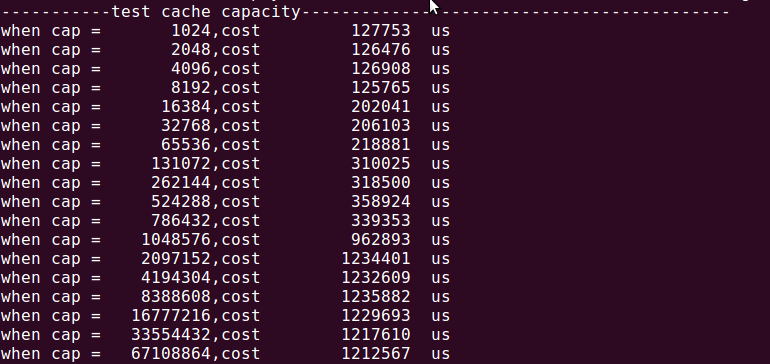

好了可以看下面的圖了,和我們想的一樣,
當低於8192的時候,都是120ms 左右,
[8192,64K ]的時候,都是200ms 左右
[64K ,768K ]的時候,都是300ms左右
大於768的時候,1200ms左右。
int test_cache_capacity(int array[],int cap)
{
int i;
int lenmod = cap -1;
int times = 64*SIZE_1MB;
for(i = 0;i<times;i++)
{
array[(i*16) & (lenmod)]++;/*16
means linesize/sizeof(int) = 16*/
}
return 0;
}



第三部分我就不講了,源代碼給出大家可以自己在電腦上研究。不過第三部分要比較難懂,而且我前面提到的那篇講的也不是很好懂。
下面是我的測試全代碼
/*http://igoro.com/archive/gallery-of-processor-cache-effects/ */
#include<stdio.h>
#include<stdlib.h>
#include<linux/types.h>
#include<string.h>
#define SIZE_1KB (1024)
#define SIZE_1MB (1024*1024)
#define NUMBER 64*SIZE_1MB
#define MILLION 1000000
__u64 rdtsc()
{
__u32 hi;
__u32 lo;
__asm__ __volatile__
(
"rdtsc":"=a"(lo),"=d"(hi)
);
return (__u64)hi<<32|lo;
}
__u64 gettime()
{
struct timeval tv;
gettimeofday(&tv,NULL);
return ((__u64)(tv.tv_sec))*MILLION+tv.tv_usec;
}
int test_cache_linesize(int array[],int len,int K)
{
int i;
for( i = 0;i<len;i += K)
{
array[i] *=3;
}
return 0;
}
int test_cache_capacity(int array[],int cap)
{
int i;
int lenmod = cap -1;
int times = 64*SIZE_1MB;
for(i = 0;i<times;i++)
{
array[(i*16) & (lenmod)]++;/*16
means linesize/sizeof(int) = 16*/
}
return 0;
}
int test_cache_associative(int array[],int size,int K)
{
int i;
int cur =0;
__u64 begin;
__u64 end;
begin =gettime();
for( i = 0;i<SIZE_1MB;i++)
{
array[cur]++;
cur += K;
if(cur >= size)
cur = 0;
}
end = gettime();
printf("when size = %10d, K = %10d : test_cache_associative cost %14llu us\n",
size,K ,end-begin);
return 0;
}
int test_cache()
{
int *array = NULL;
array = malloc(NUMBER*sizeof(int));
__u64 begin ;
__u64 end;
int i;
int K;
int cap ;
int size;
if(array == NULL)
{
printf("malloc space for array failed \n");
return -1;
}
for(i = 0;i<NUMBER;i++)
{
array[i] = i;
}
printf("---------test cache linesize-------------------------------------------\n");
for(K = 1;K < 64*1024;K *= 2)
{
begin = gettime();
test_cache_linesize(array,NUMBER,K);
end = gettime();
printf("when K = %10d,multiply %10d times,cost %14llu us,average cost %llu us\n",
K,NUMBER/K,end - begin,(end-begin)/(NUMBER/K));
if(K == 1)
{
begin = gettime();
test_cache_linesize(array,NUMBER,K);
end = gettime();
printf("when K = %10d,multiply %10d times,cost %14llu us,average cost %llu us\n",
K,NUMBER/K,end - begin,(end-begin)/(NUMBER/K));
}
}
printf("-----------test cache capacity-------------------------------------------\n");
for(cap = 1024;cap <= NUMBER;cap *= 2)
{
begin =gettime();
test_cache_capacity(array,cap);
end = gettime();
printf("when cap = %10d,cost %14llu us\n",
cap,end-begin);
if(cap == 2*SIZE_1MB/sizeof(int))
{
begin =gettime();
test_cache_capacity(array,3*SIZE_1MB/sizeof(int));
end = gettime();
printf("when cap = %10d,cost %14llu us\n",
3*SIZE_1MB/sizeof(int),end-begin);
}
}
printf("-----------test cache associative ---------------------------------------\n");
for(size = 1*SIZE_1MB;size >= 4*SIZE_1KB;size /= 2)
{
for(K = 64;K <= 576 ;K += 64)
{
test_cache_associative(array,size,K);
}
}
free(array);
return 0;
}
int main()
{
test_cache();
return 0;
}
