iptables(防火牆)與netfilter

netfilter/iptables 簡介:
    (1)IP數據包過濾系統由 netfilter 和 iptables 兩個組件構成。
    (2)netfilter是集成在內核中的一部分,其作用是定義、保存相應的規則,
    (3)iptables是一種工具,用來修改信息的過濾規則及其他配置,而這些規則會保存在內核空間之中。
    (4)netfilter是Linux核心中的一個通用架構,其提供了一系列的表(tables)每個表由若干個鏈(chains)組成,而每條鏈可以由一條或若干條規則(rules)組成。

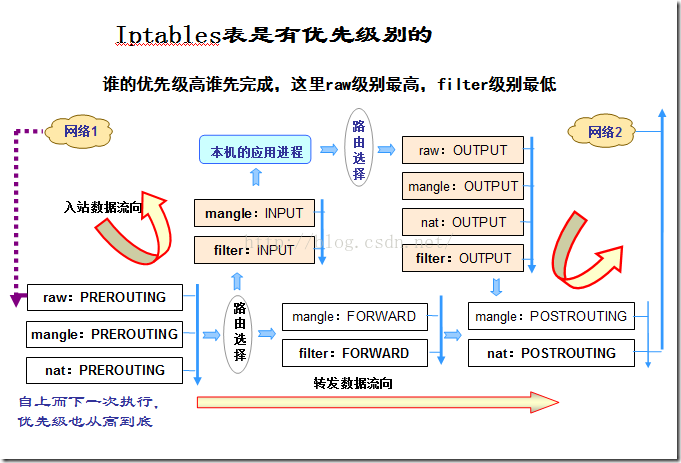

防火牆工作流程:

\



報文流向:
    (1)流入本機:PREROUTING --> INPUT ==> 用戶空間進程。
    (2)流出本機:用戶空間進程==> OUTPUT --> POSTROUTING
    (3)轉發:PREROUTING --> FORWARD --> POSTROUTING
    注釋:==> 進入用戶空間, --> 進入系統空間。

四表(同一鏈上的不同的表的規則優先級 高-->低):
    (1):raw:關閉在nat表啟用的連接追蹤機制。
            表與鏈關系:PREROUTING -> OUTPUT
    (2):mangle:拆解報文,按需修改。
            表與鏈關系:PREROUTING -> INPUT -> FORWARD -> OUTPUT -> POSTROUTING
    (3):nat:network address translation (ip層地址,傳輸層地址)。
            表與鏈關系:PREROUTING -> INPUT -> OUTPUT -> POSTROUTING
    (4):filter:過濾,防火牆。
            表與鏈關系:INPUT -> FORWARD -> OUTPUT

五鏈(netfilter):五個參考點實現報文管理功能。
    (1):PREROUTING:     數據包進入路由表之前
    (2):INPUT:                 通過路由表後目的地為本機
    (3):FORWARD:   通過路由表後,目的地不為本機
    (4):OUTPUT:             由本機產生,向外轉發
    (5):POSTROUTIONG:發送到網卡接口之前

=================================================
iptables 使用:
    服務應用:
        CentOS 7
            ~]# systemctl  stop  firewalld.service
            ~]# systemctl  disable  firewalld.service
        CentOS 6
            ~]# service  iptables  stop
            ~]# chkconfig  iptables  off
...........................................................................................................................................................................
(1)命令
    格式:iptables  [-t  table]   SUBCOMMAND  chain  [matches...]   [target]
               iptables [-t 表名] 命令選項 [鏈名] [條件匹配] [-j 目標動作或跳轉]
    ...........................................................................................................................................................................
    -t table: raw, mangle, nat, [filter]
        ~]# iptables -t raw -nvL
        ~]# iptables -t mangle -nvL
        ~]# iptables -t nat -nvL
        ~]# iptables -nvL
    ...........................................................................................................................................................................
(2)SUBCOMMAND:
        (2.1) 鏈管理:
            -N: new:新增一條自定義鏈。
                ~]# iptables -N test
            -X:delete:刪除自定義的空鏈。
                 ~]# iptables -X mytest
            -P:policy:設置鏈的默認策略。
                    ACCEPT:接受
                    DROP:丟棄
                    REJECT:拒絕:互聯網訪問時最好不要使用REJECT。
                ~]# iptables -t filter -P FORWARD DROP
                ~]# iptables -t filter -P INPUT DROP
                ~]# iptables -t filter -P OUTPUT DROP
                備注:設置 filter 規則控制時要先將 FORWARD,INPUT,OUTPUT 設為 DROP 或者 REJECT
            -E:rename:重命名自定義的未被引用(引用計數為0)的鏈。
                ~]# iptables -E test mytest

        (2.2) 規則管理:
            -A:append:插入到末尾(最後一個)。
            -I:insert:插入到開始(第一個)。
            -D:delete:刪除。
                1:rule specification
                2:rule number
                    ~]# iptables -D OUTPUT 1
            -R:replace:替換。
            -F:flush:清洗,清空。
            -Z:zero:清 0。
                iptables的每條規則都有兩個計數器。
                    1:由本規則匹配到的所有的packets。
                    2:由本規則匹配到的所有的bytes。
            S:selected,以 iptables-save 命令的格式顯示鏈上的規則。

        (2.3)查看:
            -L: list,列出規則
                -n:numeric,以數字格式顯示地址和端口;
                -v:verbose,詳細信息;-vv, -vvv
                -x:exactly,顯示計數器的精確值而非單位換算後的結果
                --line-numbers:顯示鏈上的規則的編號
                    ~]# iptables -nvL --line-numbers
            組合:-nvL
                ~]# iptables -nvL
...........................................................................................................................................................................
(3)matches 匹配條件:
1:基本匹配:netfilter自帶的匹配機制
    [!] -s, --source address[/mask][,...]:原地址匹配
        ~]# iptables -A INPUT -s 172.18.0.0/16 -j ACCEPT
        ~]# iptables -A OUTPUT -s 172.18.0.0/16 -j ACCEPT
        ~]# iptables -A FORWARD -s 172.18.0.0/16 -j ACCEPT

    [!] -d, --destination address[/mask][,...]:目標地址匹配
        ~]# iptables -A INPUT -s 172.18.21.72 -d 172.18.21.62 -j ACCEPT
        ~]# iptables -A OUTPUT -s 172.18.21.62 -d 172.18.21.72 -j ACCEPT

    [!] -i, --in-interface name:限制報文流入的接口,只能用於PREROUTING,INPUT及FORWARD。
    [!] -o, --out-interface name:限制報文流出的接口,只能用於OUTPUT,FORWARD及POSTROUTING。
    [!] -p {tcp|udp|icmp}:限制協議
     ~]# iptables -I INPUT -s 172.18.21.72 -d 172.18.21.62 -p tcp -j ACCEPT
     ~]# iptables -I OUTPUT -s 172.18.21.62 -d 172.18.21.72 -p tcp -j ACCEPT

2:擴展匹配:經由擴展模塊引入的匹配機制,-m matchname
                注釋:
                    隱式擴展:可以不用使用-m選項專門加載相應模塊;前提是要使用-p選項可匹配何種協議。
                    顯式擴展:必須由-m選項專門加載相應模塊。

    (1):隱式擴展:
        [!]  -p, --protocol PROTOCOL PROTOCOL:
            協議:tcp, udp, icmp, icmpv6, esp, ah, sctp, mh or "all"

            tcp: 隱含指明了“-m tcp”,有專用選項:
                [!] --source-port,--sport  port[:port]:匹配報文中的tcp首部的源端口;可以是端口范圍。
                [!] --destination-port,--dport port[:port]:匹配報文中的tcp首部的目標端口;可以是端口范圍。
                    ~]# iptables -A INPUT -s 0/0 -d 172.18.21.62 -p tcp --dport 22 -j ACCEPT
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -d 0/0 -p tcp --sport 22 -j ACCEPT
                    注釋:放行ssh連接。
                    ~]# iptables -A INPUT -s 0/0 -d 172.18.21.62 -p tcp --dport 80 -j ACCEPT
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -d 0/0 -p tcp --sport 80 -j ACCEPT
                    注釋:開放 80 端口

                [!] --tcp-flags mask comp:檢查報文中mask指明的tcp標志位,而要這些標志位comp中必須為1;
                    --tcp-flags  syn,fin,ack,rst  syn
                    --tcp-flags  syn,fin,ack,rst  ack,fin
                [!] --syn:
                    --syn相當於“--tcp-flags  syn,fin,ack,rst  syn”;tcp三次握手的第一次;

            udp:隱含指明了“-m udp”,有專用選項:
                [!] --source-port,--sport  port[:port]:匹配報文中的udp首部的源端口;可以是端口范圍;
                [!] --destination-port,--dport port[:port]:匹配報文中的udp首部的目標端口;可以是端口范圍;

            icmp:隱含指明了“-m icmp”,有專用選項:
                [!] --icmp-type {type[/code]|typename}
                    type/code:
                        0/0:echo reply:請求
                        8/0:echo request :響應
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -d 0/0 -p icmp --icmp-type 8 -j ACCEPT
                    ~]# iptables -A INPUT -s 0/0 -d 172.18.21.62 -p icmp --icmp-type 0 -j ACCEPT
                    ~]# iptables -A INPUT -d 172.18.21.62 -p icmp --icmp-type 8 -j ACCEPT
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -p icmp --icmp-type 0 -j ACCEPT
                注釋:icmp type:http://baike.baidu.com/link?url=rph8HhXWXtekVwXLMz2FcUHaPru6DgG7-fDXFJOUt4qGann-4pwVaCTnF0JiGNiCzeiOg51fQzhWY8XEP_tyE_#7


    (2):顯式擴展:
            (1):multiport:多端口匹配:以離散方式定義多端口匹配,最多可以指定15個端口;
                [!] --source-ports,--sports port[,port|,port:port]...
                [!] --destination-ports,--dports port[,port|,port:port]...
                [!] --ports port[,port|,port:port]...

                    ~]# iptables -I INPUT -s 0/0 -d 172.18.21.62 -p tcp -m multiport --dports 22,80 -j ACCEPT
                    ~]# iptables -I OUTPUT -d 0/0 -s 172.18.21.62 -p tcp -m multiport --sports 22,80 -j ACCEPT

            (2):iprange:指明一段連續的ip地址范圍做為源地址或目標地址匹配;
                [!] --src-range from[-to]:源地址范圍
                [!] --dst-range from[-to]:目標地址范圍

                    ~]# iptables -A INPUT -d 172.18.21.62 -p tcp --dport 23 -m iprange --src-range 172.18.21.1-172.18.21.100 -j ACCEPT
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -p tcp --sport 23 -m iprange --dst-range 172.18.21.1-172.18.21.100

            (3):string:對報文中的應用層數據做字符串匹配檢測;
                --algo {bm|kmp}:(bm = Boyer-Moore, kmp = Knuth-Pratt-Morris) 算法
                [!] --string pattern:給定要檢查的字符串模式;
                [!] --hex-string pattern:給定要檢查的字符串模式;

                ~]# iptables -I OUTPUT -s 172.18.100.6 -d 0/0 -p tcp --sport 80 -m string --algo bm --string "old" -j REJECT
                ~]# iptables -I OUTPUT -s 172.18.21.62 -d 0/0 -p tcp --sport 80 -m string --algo bm --string "old" -j REJECT

            (4):time:根據收到報文的時間/日期與指定的時間/日期范圍進行匹配。
                --datestart YYYY[-MM[-DD[Thh[:mm[:ss]]]]]:起始日期時間。
                --datestop YYYY[-MM[-DD[Thh[:mm[:ss]]]]]:結束日期時間。
                --timestart hh:mm[:ss]:起始時間。
                --timestop hh:mm[:ss]:結束時間。
                [!] --monthdays day[,day...]:匹配一個月中的哪些天。
                [!] --weekdays day[,day...]:匹配一個周中的哪些天。

                ~]# iptables -R INPUT 4 -d 172.18.100.6 -p tcp --dport 23 -m iprange --src-range 172.18.100.1-172.18.100.100 -m time --timestart 09:00:00 --timestop 16:00:00 --weekdays 1,2,3,4,5 -j ACCEPT
                ~]# iptables -I INPUT -d 172.18.21.62 -p tcp --dport 23 -m iprange --src-range 172.18.21.1-172.18.21.100 -m time --timestart 09:00:00 --timestop 18:00:00 -j ACCEPT

            (5):connlimit:根據每客戶端主機做並發連接數限制,即每客戶端最多可同時發起的連接數量;
                --connlimit-upto n:連接數量小於等於n則匹配;
                --connlimit-above n:連接數量大於n則匹配;

                ~]# iptables -A INPUT -s 0/0 -d 172.18.100.6 -p tcp --dport 23 -m connlimit --connlimit-upto 2 -j ACCEPT
                ~]# iptables -A INPUT -s 0/0 -d 172.18.21.62 -p tcp --dport 23 -m connlimit --connlimit-upto 2 -j ACCEPT
                ~]# iptables -A INPUT -d 172.18.21.62 -p tcp --dport 23 -m connlimit ! --connlimit-above 2 -j ACCEPT


            (6):limit:基於令牌桶算法對報文的速率做匹配;
                --limit rate[/second|/minute|/hour|/day]
                --limit-burst number

                ~]# iptables -A INPUT -d 172.18.21.62 -p icmp --icmp-type 8 -m limit --limit 20/minute --limit-burst 3 -j ACCEPT
                ~]# iptables -A OUTPUT -s 172.18.21.62 -p icmp --icmp-type 0 -j ACCEPT

            (7):state:是conntrack的子集,用於對報文的狀態做連接追蹤
                [!] --state state
                    INVALID:無法識別的連接。
                    ESTABLISHED:連接追蹤模板當中存在記錄的連接。
                    NEW:連接追蹤模板當中不存的連接請求。
                    RELATED:相關聯的連接。
                    UNTRACKED:未追蹤的連接。

                1:已經追蹤到的並記錄下來的連接:cat /proc/net/nf_conntrack

                2:連接追蹤功能所能夠記錄的最大連接數量(可調整): /proc/sys/net/nf_conntrack_max
                    ~]# sysctl -w net.nf_conntrack_max=300000     #第一種方式
                        net.nf_conntrack_max = 300000
                    ~]# echo 200000 > /proc/sys/net/nf_conntrack_max        #第二種方式
                    ~]# cat /proc/sys/net/nf_conntrack_max
                        200000

                    conntrack所能夠追蹤的連接數量的最大值取決於/proc/sys/net/nf_conntrack_max的設定;已經追蹤到的並記錄下來的連接位於/proc/net/nf_conntrack文件中,超時的連接將會被刪除;當模板滿載時,後續的新連接有可能會超時;解決辦法:
                        (1) 加大nf_conntrack_max的值;
                        (2) 降低nf_conntrack條目的超時時長;
                            不同協議的連接追蹤時長:/proc/sys/net/netfilter/
                示例1:
                    ~]# iptables -A INPUT -s 172.18.0.0/16 -d 172.18.21.62 -p tcp -m multiport --dports 22,23,80 -m state --state NEW,ESTABLISHED -j ACCEPT
                    ~]# iptables -A OUTPUT -d 172.18.0.0/16 -s 172.18.21.62 -p tcp -m multiport --sports 22,23,80 -m state --state ESTABLISHED -j ACCEPT
                    ~]# iptables -A INPUT -d 172.18.21.62 -p icmp --icmp-type 8 -m state --state NEW,ESTABLISHED -j ACCEPT
                    ~]# iptables -A OUTPUT -s 172.18.21.62 -p icmp --icmp-type 0 -m state --state ESTABLISHED -j ACCEPT
                示例2:
                    ~]# iptables -A INPUT -m state --state ESTABLISHED -j ACCEPT
                    ~]# iptables -A INPUT -d 172.18.21.62 -p tcp -m multiport --dports 22,23,80 -m state --state NEW -j ACCEPT
                    ~]# iptables -A INPUT -d 172.18.21.62 -p icmp --icmp-type 8 -m state --state NEW -j ACCEPT
                    ~]# iptables -A OUTPUT -m state --state ESTABLISHED -j ACCEPT
                示例3:
                    ~]# modinfo nf_conntrack_ftp
                    ~]# modprobe nf_conntrack_ftp
                    ~]# lsmod | grep ftp
                        nf_conntrack_ftp       11953  0
                        nf_conntrack           79206  7 nf_conntrack_ftp,xt_connlimit,iptable_nat,nf_nat,nf_conntrack_ipv4,nf_conntrack_ipv6,xt_state
                    ~]# service vsftpd restart
                    ~]# iptables -A INPUT -d 172.18.21.62 -p tcp --dport 21 -m state --state NEW -j ACCEPT
                    ~]# iptables -I INPUT -d 172.18.21.62 -m state --state ESTABLISHED -j ACCEPT

...........................................................................................................................................................................
(4):保存與啟動規則
1:保存:
    CentOS 6:
        ~]# service  iptables  save
        ~]# iptables-save  > /etc/sysconfig/iptables
        ~]# iptables-save  >  /PATH/TO/SOME_RULE_FILE
    CentOS 7:
        ~]# iptables  -S  > /PATH/TO/SOME_RULE_FILE
        ~]# iptables-save  >  /PATH/TO/SOME_RULE_FILE

2:啟動:
    手動:
        ~]# iptables-restore  <  /PATH/FROM/SOME_RULE_FILE

        CentOS 6:service  iptables  restart
            備注:自動從 /etc/sysconfig/iptables 文件中重載規則。

    自動:
        (1):/etc/rc.d/rc.local
                ~]# vi /etc/rc.d/rc.local
                 iptables-restore  <  /PATH/FROM/SOME_RULE_FILE

        (2):/usr/bin/iptables.sh
                ~]# vi /usr/bin/iptables.sh
                 iptables-restore  <  /PATH/FROM/SOME_RULE_FILE

...........................................................................................................................................................................
(4)處理動作:
        -j  targetname  [per-target-options]
            1:ACCEPT, DROP, REJECT
            2:RETURN:返回調用的鏈
                示例:
                    ~]# iptables -N web
                    ~]# iptables -A web -s 10.0.1.0/24 -p tcp --dport 80 -j ACCEPT
                    ~]# iptables -I web 1 -m string --alog kmp --string "old" -j REJECT
                    ~]# iptables -I web 2 -p tcp -m state --state ESTABLISHED -j ACCEPT
                    ~]# iptables -A FORWARD -p tcp -j web
                    ~]# iptables -A FORWARD -s 10.0.1.0/24 -p tcp --dport 22 -m state --state NEW -J ACCEPT
                    ~]# iptables -A web -j RETURN
                            注釋:返回調用者(默認隱含)。

            3:REDIRECT:端口重定向,端口映射:僅使用在 PREROUTING 和 OUTPUT 鏈。
                --to-ports port[-port]
                示例:
                    ~]# 修改監聽端口為 8080 。
                    ~]# iptables -t nat -A PREROUTING -d 172.18.21.72 -p tcp --dport 80 -j REDIRECT  --to-ports 8080
                訪問:
                    http://172.18.21.72:8080
                    http://172.18.21.72

            4:LOG:日志
                --log-level level:等級(默認為4):emerg, alert, crit, error, warning, notice, info or debug.
                --log-prefix prefix:指定前綴
                示例:
                    ~]# iptables -I FORWARD 2 -s 10.0.1.0/24 -p tcp -m multiport --dports 80,21,22,23 -m state --state NEW -j LOG --log-prefix "(new connctions)"
                日志記錄位置:
                    ~]# cat /var/log/messages

            5:MARK:防火牆標記

            6:SNAT:源地址轉換:修改IP報文中的源IP地址:POSTROUTING 和 INPUT (CentOS 7 支持) 鏈
                  --to-source [ipaddr[-ipaddr]]

                 示例:
                    ~]# iptables -t nat -A POSTROUTING -s 10.0.1.0/24 -j SNAT --to-source 172.18.21.71
                    ~]# iptables -t nat -A POSTROUTING -s 10.0.1.0/24 -j SNAT --to-source 172.18.21.70-172.18.21.100

                備注:讓本地網絡中的主機可使用統一地址與外部主機通信,從而實現地址偽裝
                    請求:由內網主機發起,修改源IP,如果修改則由管理員定義
                    響應:修改目標IP,由nat自動根據會話表中追蹤機制實現相應修改

            7:DNAT:目標地址轉換:修改IP報文中的目標IP地址:RPEROUTING 和 OUTPUT (CentOS 7)鏈
                --to-destination [ipaddr[-ipaddr]][:port[-port]]

                示例1:
                    ~]# iptables -t nat -A PREROUTING -d 172.18.21.71 -p tcp --dport 80 -j DNAT --to-destination 10.0.1.2
                    ~]# curl http://172.18.21.71/
                示例2:
                    ~]# 修改 10.0.1.2 監聽地址為 Listen 8090
                    ~]# iptables -t nat -A PREROUTING -d 172.18.21.71 -p tcp --dport 80 -j DNAT --to-destination 10.0.1.2:8090
                    ~]# curl http://172.18.21.71/

                備注:讓本地網絡中服務器使用統一的地址向外提供服務(發布服務),但隱藏了自己的真實地址。
                    請求:由外網主機發起,修改其目標地址,由管理員定義。
                    響應:修改源地址,但由nat自動根據會話表中的追蹤機制實現對應修改。


            8:MASQERADE:地址偽裝,地址動態偽裝
                示例:
                    ~]# iptables -t nat -A POSTROUTING -s 10.0.1.0/24 -j MASQUERADE

            9:recent:
...........................................................................................................................................................................

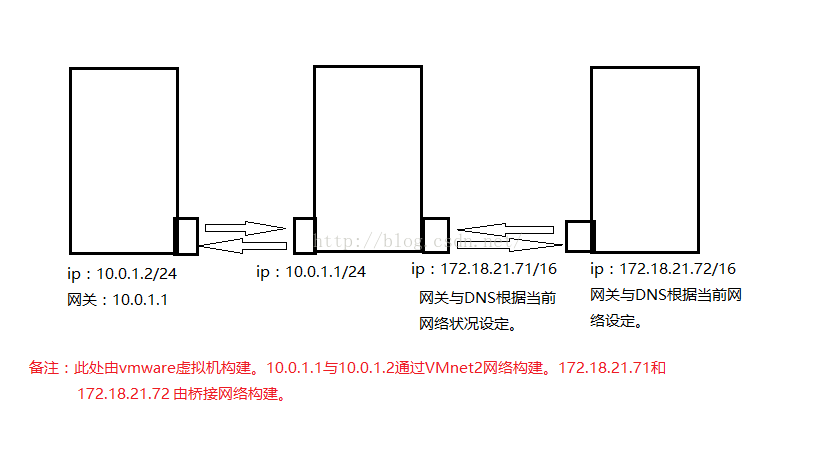

完整的示例:

設置網卡地址:nmtui
\





基本設置:
    關閉 CentOS6 的iptables 和 CentOS7的 firewalld。
    清空三台主機的防火牆規則:
        ~]# iptables -F

    主機:172.18.21.71
    查看是否打開網卡轉發:
        ~]# cat /proc/sys/net/ipv4/ip_forward
    開啟網卡轉發:
        ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
    備注:地址屬於內核不屬於網卡。
    注釋:
        1:10.0.1.1未設置網關的時候不能 ping 通172.18.21.71,但是可以ping通10.0.1.1
        2:172.18.21.71設置轉發後可以 ping 通172.18.21.72,但是得不到 ping 回應。
                主機:10.0.1.1
                ~]# ping 172.18.21.72
                主機:172.18.21.72:抓包查看。
                ~]# tcpdump -i eno16777736 icmp
                注釋:172.18.21.72主機回應了但是回應到了網關。

    添加路由:
        主機:172.18.21.72
        ~]# route add -net 10.0.1.0/24 gw 172.18.21.71
        ~]# route -n
            Kernel IP routing table
            Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
            0.0.0.0         172.18.0.1      0.0.0.0         UG    100    0        0 eno16777736
            10.0.1.0        172.18.21.71    255.255.255.0   UG    0      0        0 eno16777736
            172.18.0.0      0.0.0.0         255.255.0.0     U     100    0        0 eno16777736
        注釋:此時 10.0.1.2主機ping請求172.18.21.72得到回應。


    主機:172.18.21.71
    ~]# iptables -P FORWARD DROP
    ~]# tcpdump -i eno16777736 -nn icmp -vv
    基礎寫法:
        內網 ping 外網
        ~]# iptables -A FORWARD -s 10.0.1.0/24 -d 0/0 -p icmp --icmp-type 8 -j ACCEPT
        ~]# iptables -A FORWARD -s 0/0 -d 10.0.1.0/24 -p icmp --icmp-type 0 -j ACCEPT
        外網 ping 內網
        ~]# iptables -A FORWARD -s 10.0.1.0/24 -d 0/0 -p icmp --icmp-type 0 -j ACCEPT
        ~]# iptables -A FORWARD -s 0/0 -d 10.0.1.0/24 -p icmp --icmp-type 8 -j ACCEPT

    合並寫法:
        ~]# iptables -A FORWARD -m state --state ESTABLISHED -j ACCEPT
        內部 ping 外部
        ~]# iptables -A FORWARD -s 10.0.1.0/24 -p icmp --icmp-type 8 -m state --state NEW -j ACCEPT
        外網 ping 內網
        ~]# iptables -A FORWARD -s 0/0 -d 10.0.1.0/24 -p icmp --icmp-type 8 -m state --state NEW -j ACCEPT
        同時允許內網和外網互 ping
        ~]# iptables -A FORWARD -p icmp -m state --state NEW -j ACCEPT
        ~]# lsmod | grep ftp


    內網訪問外網服務 80和21
        ~]# iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
        ~]# iptables -A FORWARD -s 10.0.1.0/24 -p tcp --dport 80 -m state --state NEW -j ACCEPT
        ~]# iptables -A FORWARD -s 10.0.1.0/24 -p tcp --dport 21 -m state --state NEW -j ACCEPT
        ~]# modprobe nf_conntrack_ftp
        合並寫法:
            ~]# iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
            ~]# iptables -A FORWARD -s 10.0.1.0/24 -p tcp -m multiport --dports 80,21 -m state --state NEW -j ACCEPT




Copyright © Linux教程網 All Rights Reserved
