STMFD和LDMFD指令詳解與個人理解分析

LDM/STM指令主要用於現場保護，數據復制，參數傳送等。

STMFD指令

STMFD  Rn{!},{reglist}{^}

STMFD指令解釋

舉例說明：

STMFD SP！，{R0-R7，LR}

對於這條指令偽代碼的解釋，大體是這樣的：

SP ＝ SP － 9×4；

address = SP;

for i = 0 to 7

Memory[address] = Ri;

address  = address + 4;

Memory[address] = LR;

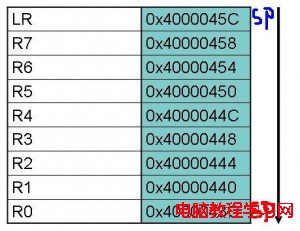

假設此時SP地址為: 0x40000460,由前面解釋偽代碼可得下圖（藍色填充區為地址）

堆棧示意

 LDMFD 指令

LDMFD  Rn{!},{reglist}{^}

這條指令的意思是以Rn為基址（起始地址），取值寫入寄存器列表。

LDMFD指令解釋

舉例說明：

LDMFD SP！，{R0-R7，PC}^

對於這條指令偽代碼的解釋，大體是這樣的：

address = SP;

for i = 0 to 7

Ri = Memory[address ,4]

address = address + 4;

SP = address;

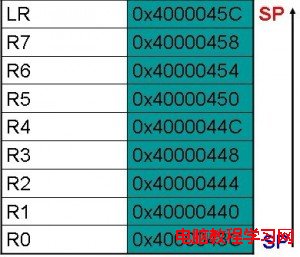

假設此時SP地址為: 0x4000043C,由前面解釋偽代碼可得下圖（藍色填充區為地址）：

LDMFD指令堆棧示意

藍色標注的SP為執行指令前的SP地址，紅色標注的SP是執行指令後的SP地址。
