Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖


Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖


導讀Grafana 是 Graphite和 InfluxDB儀表盤和圖形編輯器。Grafana 是開源的,功能齊全的度量儀表盤和圖形編輯器,支持 Graphite,InfluxDB 和 OpenTSDB。Grafana 主要特性:靈活豐富的圖形化選項;可以混合多種風格;支持白天和夜間模式;多個數據源;Graphite 和 InfluxDB 查詢編輯器等等。

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

Grafana安裝

Linux上(CentOS,Fedora,OpenSuse,Redhat)安裝Grafana源碼包

1、可以使用yum直接安裝Grafana
yum install https://grafanarel.s3.amazonaws.com/builds/grafana-3.1.0-1468321182.x86_64.rpm
2、安裝最新穩定版

#在CentOS、Redhat/Fedora:手動安裝

yum install initscripts fontconfig
rpm -Uvh grafana-3.1.0-1468321182.x86_64.rpm

#在OpenSuse上安裝:
rpm -i --nodeps grafana-3.1.0-1468321182.x86_64.rpm

3、安裝via yum倉庫,配置grafana源
cat /etc/yum.repos.d/grafana.repo

[grafana]
name=grafana
baseurl=https://packagecloud.io/grafana/stable/el/6/$basearch
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packagecloud.io/gpg.key https://grafanarel.s3.amazonaws.com/RPM-GPG-KEY-grafana
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt
#如果你想體驗測試版本可以更換測試鏈接

baseurl=https://packagecloud.io/grafana/testing/el/6/$basearch

#使用yum安裝grafana

yum install –y grafana

#RPM GPG Key
#這些RPMs是簽名,可以用公共GPG密鑰驗證簽名,
#公共密鑰下載:https://grafanarel.s3.amazonaws.com/RPM-GPG-KEY-grafana

4、安裝包詳細信息

► 二進制文件 /usr/sbin/grafana-server
► 服務管理腳本 /etc/init.d/grafana-server
► 安裝默認文件 /etc/sysconfig/grafana-server
► 配置文件 /etc/grafana/grafana.ini
► 安裝systemd服務(如果systemd可用 grafana-server.service
► 日志文件 /var/log/grafana/grafana.log
► 缺省配置指定一個數據庫sqlite3 /var/lib/grafana/grafana.db

5、啟動Grafana
service grafana-server start

#設置garfana-server開機自啟

chkconfig grafana-server on

#啟動服務器(通過systemd)

systemctl daemon-reload
systemctl start grafana-server
systemctl status grafana-server

#設置開機自啟systemd服務

systemctl enable grafana-server.service
6、環境變量文件

Systemd服務和daemon服務在後台運行時,都使用文件/etc/sysconfig/grafana-server來設置環境變量,可以通過修改garfana-server文件來設置日志目錄等其他變量。
#默認日志文件:/var/log/grafana
#數據庫設置
#缺省配置指定一sqlite3數據庫位於/var/lib/grafana/grafana.db。請在升級前備份這個數據庫。還可以使用MySQL或Postgres Grafana數據庫。

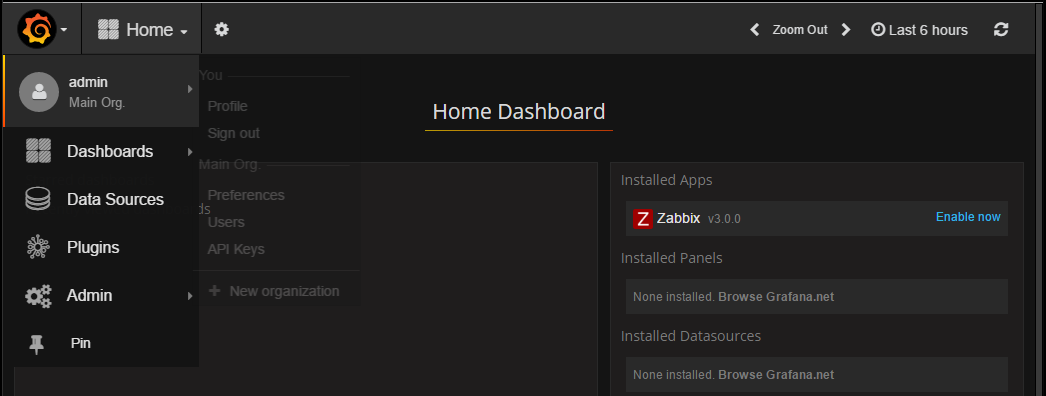

7、訪問測試

#地址欄輸入:http://10.1.1.103:3000/login
#默認用戶和密碼:admin admin

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

安裝garfana-zabbix插件

官方網站:https://github.com/alexanderzobnin/grafana-zabbix
官網wiki:http://docs.grafana-zabbix.org/installation/

使用grafana-cli工具安裝

#獲取可用插件列表

grafana-cli plugins list-remote

#安裝zabbix插件

grafana-cli plugins install alexanderzobnin-zabbix-app

#安裝插件完成之後重啟garfana服務

service grafana-server restart

#使用grafana-zabbix-app源,其中包含最新版本的插件

cd /var/lib/grafana/plugins/

#克隆grafana-zabbix-app插件項目

git clonehttps://github.com/alexanderzobnin/grafana-zabbix-app

#注:如果沒有git,請先安裝git

yum –y install git

# 插件安裝完成重啟garfana服務

service grafana-server restart

#注:通過這種方式,可以很容器升級插件

cd /var/lib/grafana/plugins/grafana-zabbix-app
git pull
service grafana-server restart
使用源碼包安裝

#源碼安裝需要NodeJS,npm和Grunt支持

git clone https://github.com/alexanderzobnin/grafana-zabbix.git
cd grafana-zabbix
npm install
npm install -g grunt-cli
grunt

#插件將建成dist/目錄。然後你可以將它復制到你的grafana插件目錄或在grafana配置文件中指定編譯插件的路徑
[plugin.zabbix]
path = /home/your/clone/dir/grafana-zabbix/dist
#如果需要更新,執行下面命令

git pull
grunt

#重啟grafana服務

service grafana-server restart
systemctl restart grafana-server
配置Grafana啟用插件

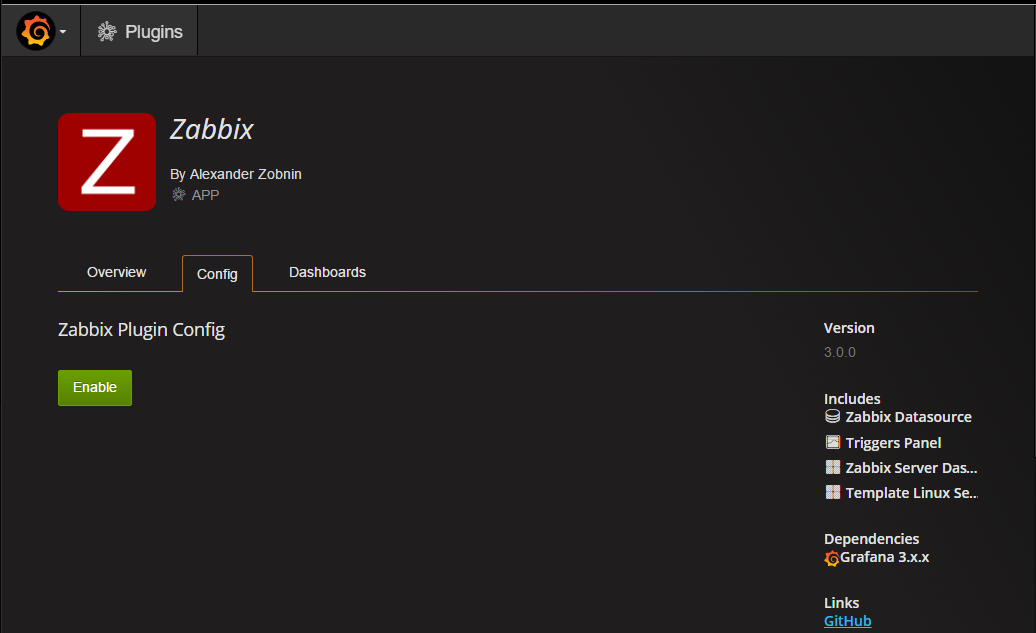

#登錄到grafana上,移動到grafana左側面板的插件,選擇應用程序選項卡,然後選擇“配置”選項卡,打開Zabbix,啟用插件。
Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖#配置Zabbix數據源

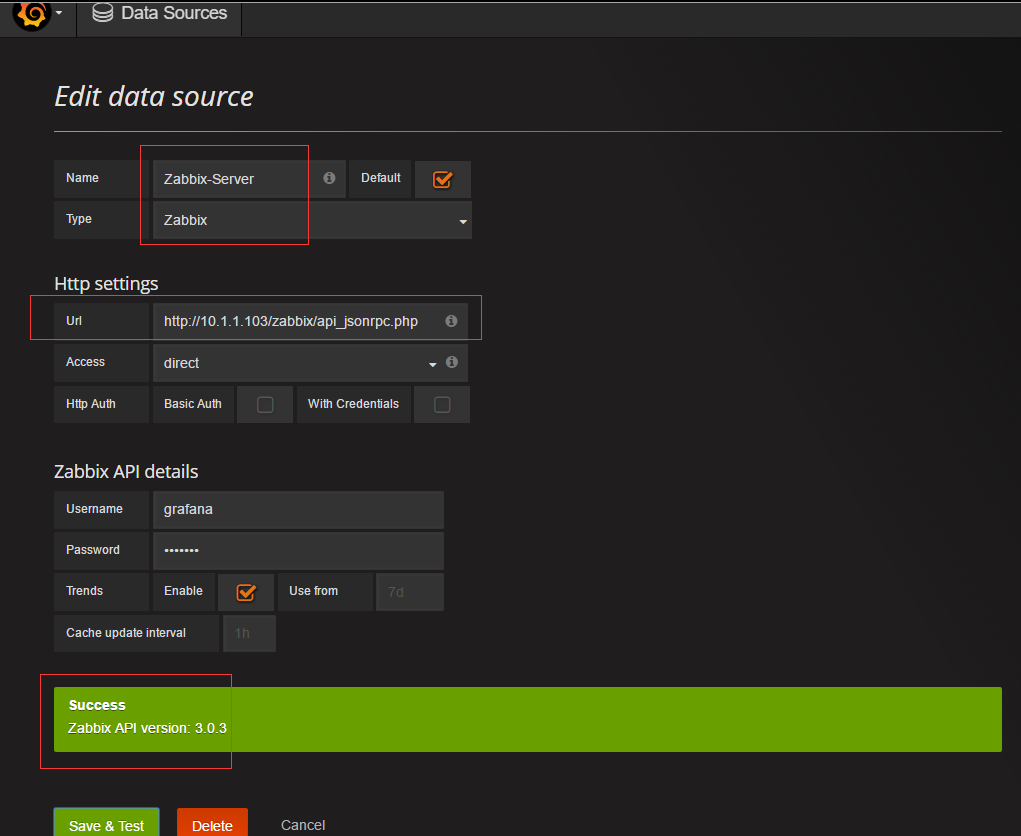

#添加新數據源,打開側面板Zabbix數據源,單擊“添加數據源並選擇從下拉列表Zabbix。
#注意紅線標注的地方,Name自定義,Type選擇Zabbix,Url填寫訪問zabbix-web的url,加上zabbix-api的php文件,Zabbix details用戶名密碼需要在Zabbix-web頁面中設置,本文中用戶名:gafana,密碼:grafana,不想新建的話,可以使用Zabbix的初始用戶.設置完成點擊增加按鈕,彈出下圖:
Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖
#本教程的Zabbix版本為Zabbix-3.0.3,詳細配置教程請參考官方文檔:http://docs.grafana-zabbix.org/installation/configuration/
#常見錯誤解決請參考:http://docs.grafana.org/installation/troubleshooting/

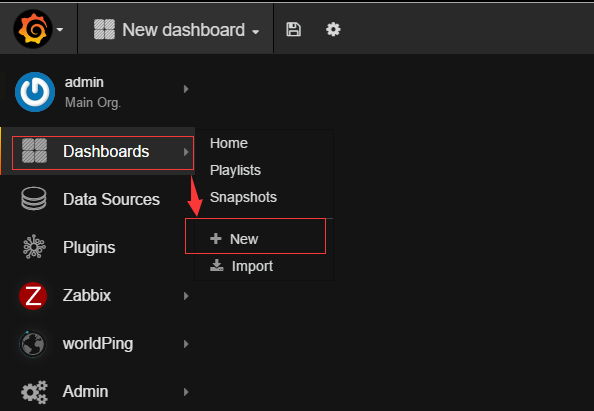

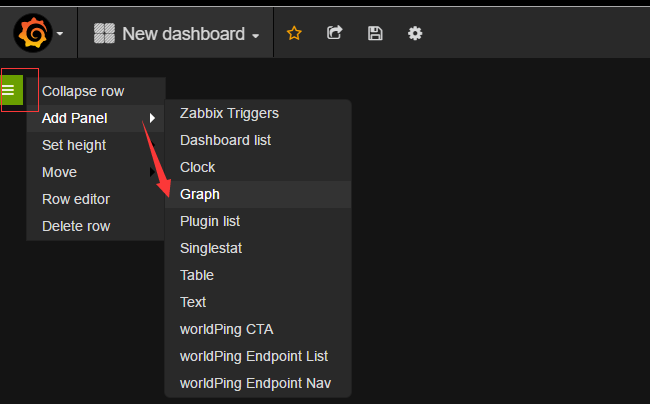

開始使用Grafana-Zabbix添加新的圖形面板到儀表板

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

創建CPU負載圖形

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

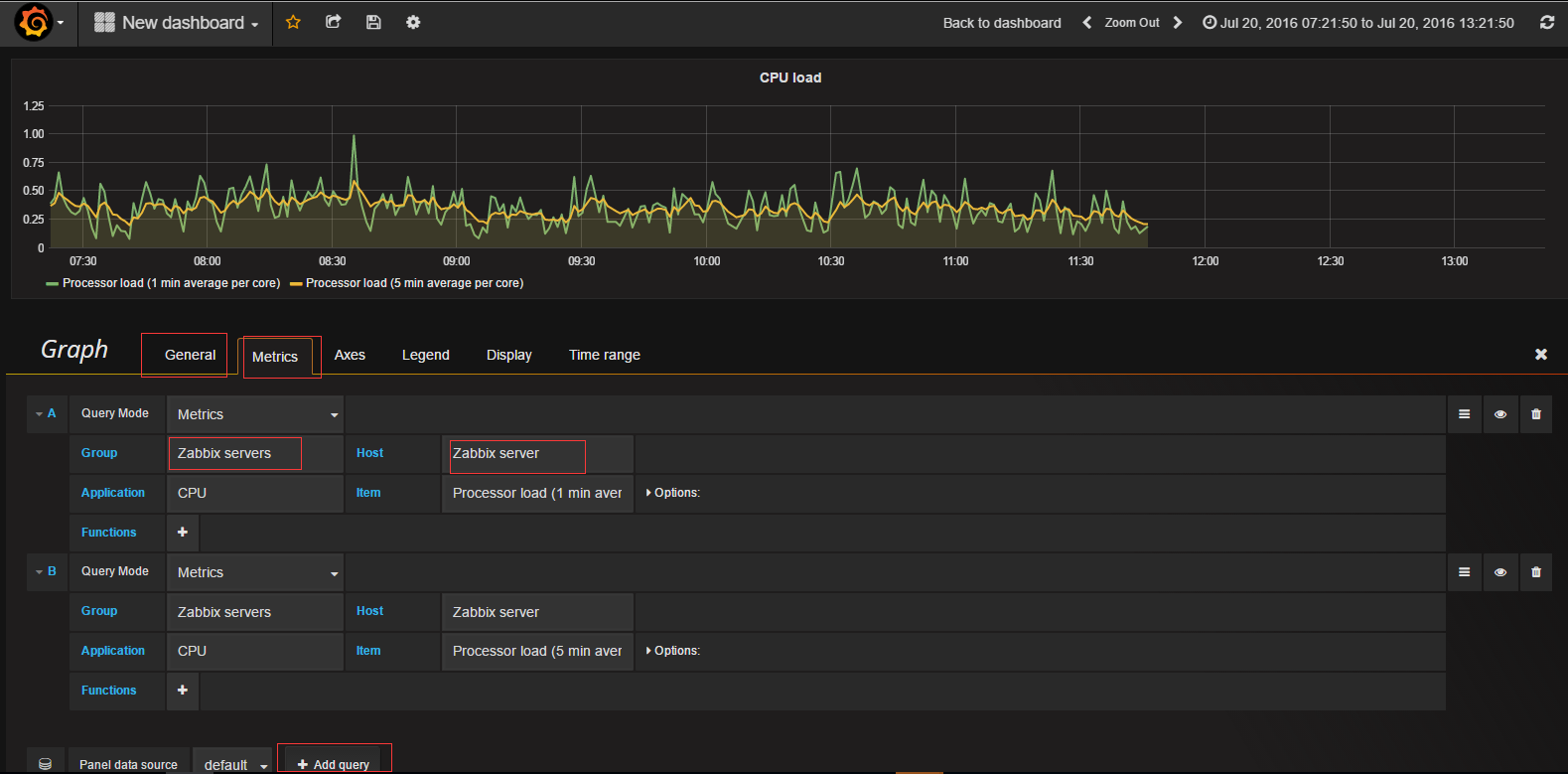

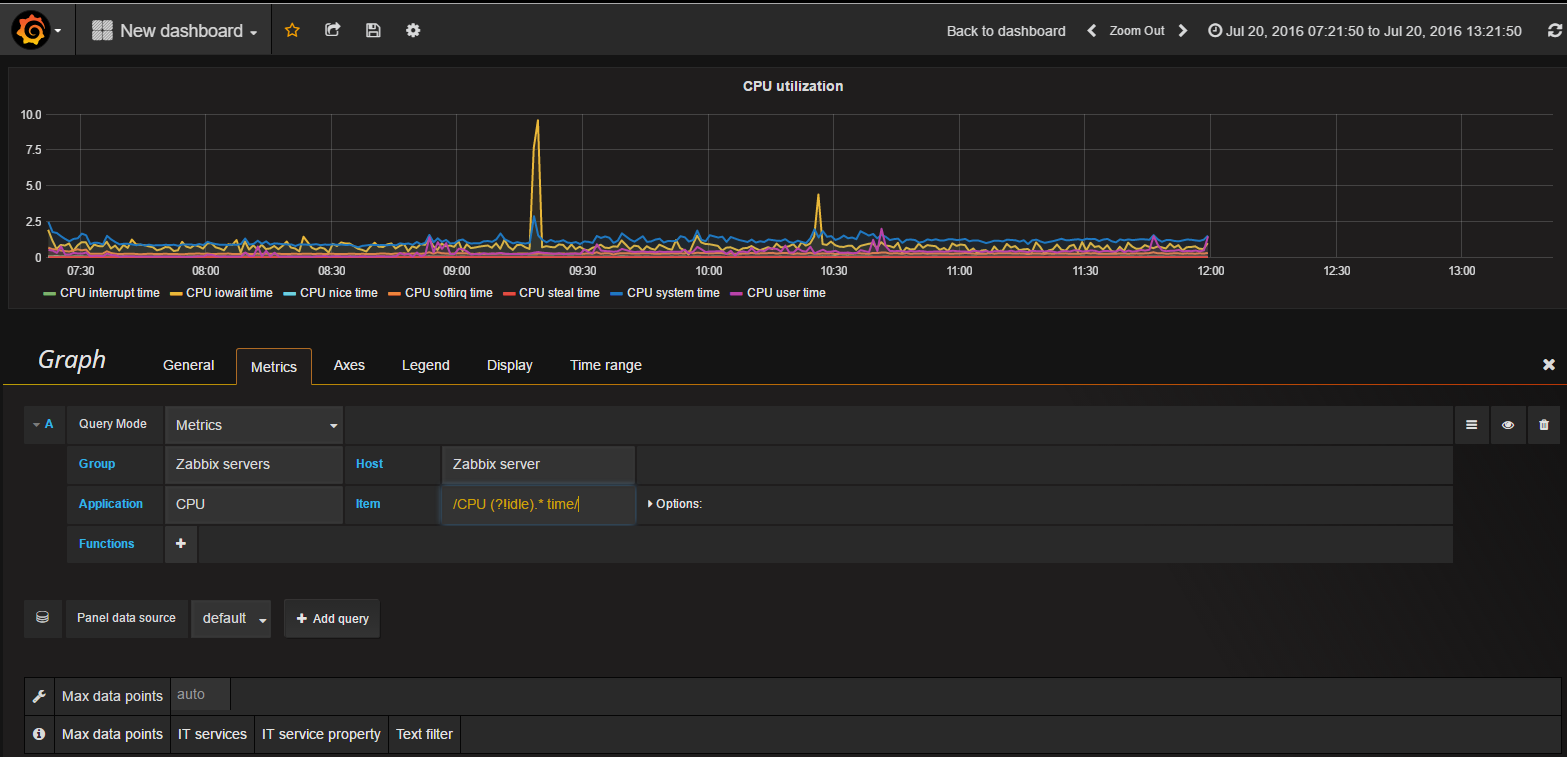

一張圖表中添加多個監控項

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

#可以使用度量字段中的正則表達式生成大量的項目的圖表。grafana使用JavaScript正則表達式來實現。例如,如果需要顯示的CPU時間(用戶、系統、iowait,等等)你可以使用正則表達式在項字段創建圖:

/CPU (?!idle).* time/

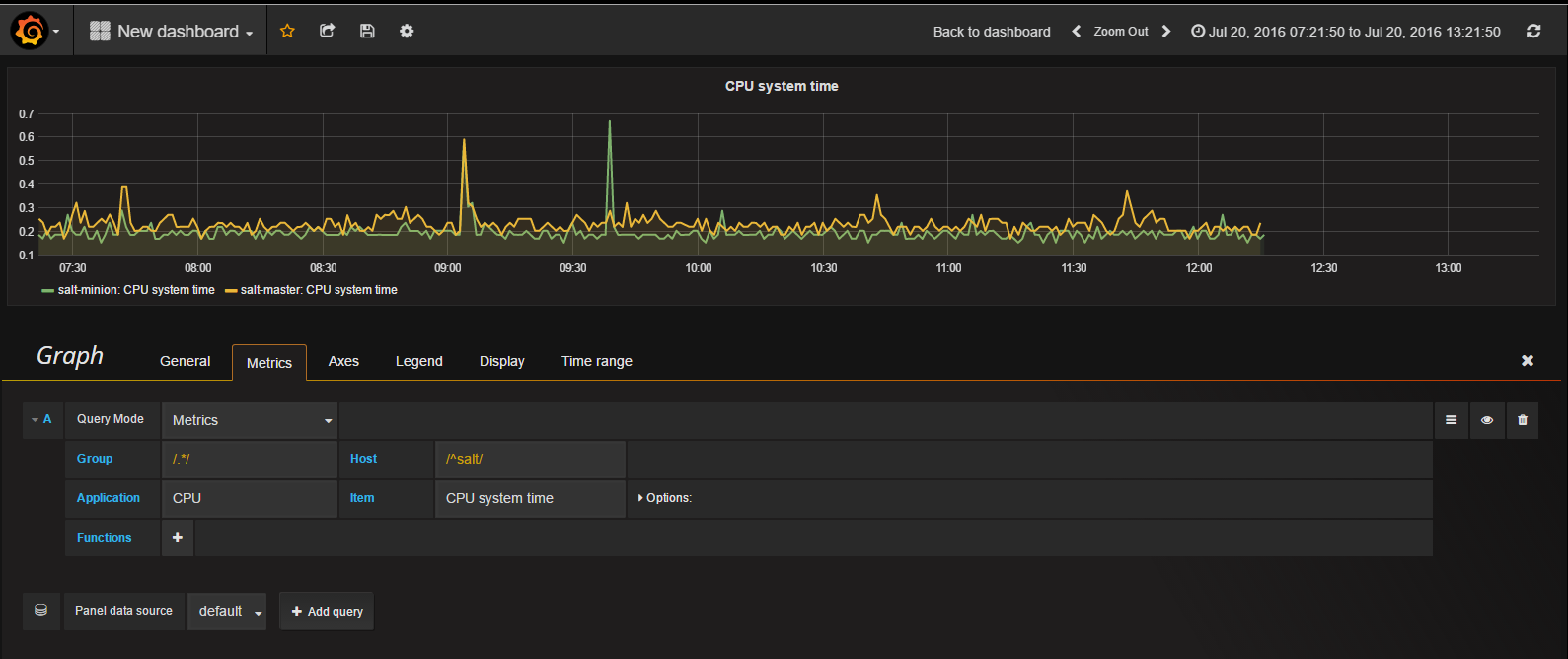

#使用正則表達式對不同主機的相同監控項進行比較,使用/.*/表示匹配全部,/^salt/匹配以salt開頭的選項,以所有主機顯示CPU system time為例:

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

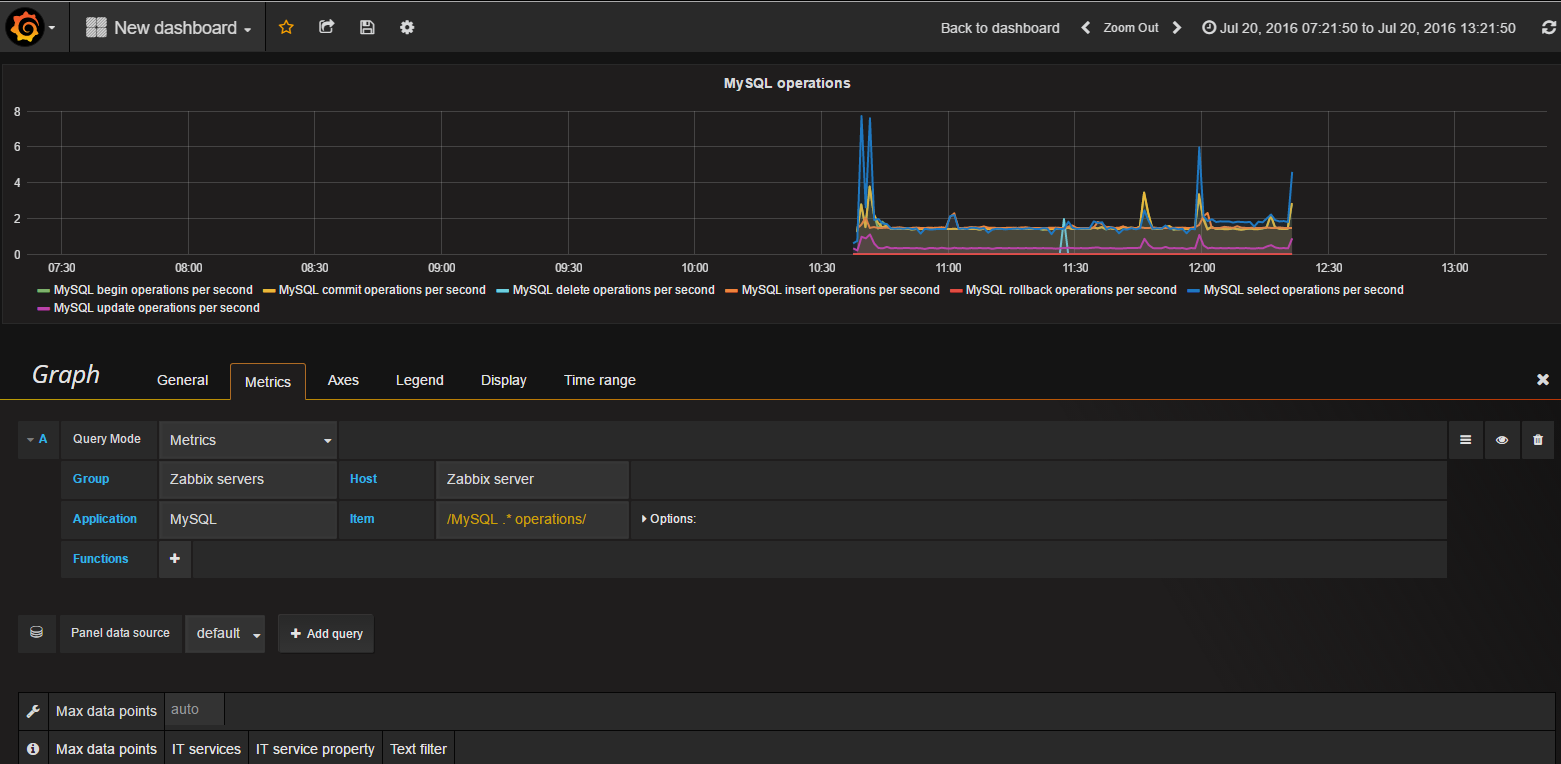

#創建一個圖像顯示MySQL查詢數據的統計,選擇組,主機,應用,使用/MySQL .* operations/匹配不同的操作

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

通過設置Max data points的值(設為50),來調整圖形的顯示效果,下圖標紅圈注的地方需要修改。

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

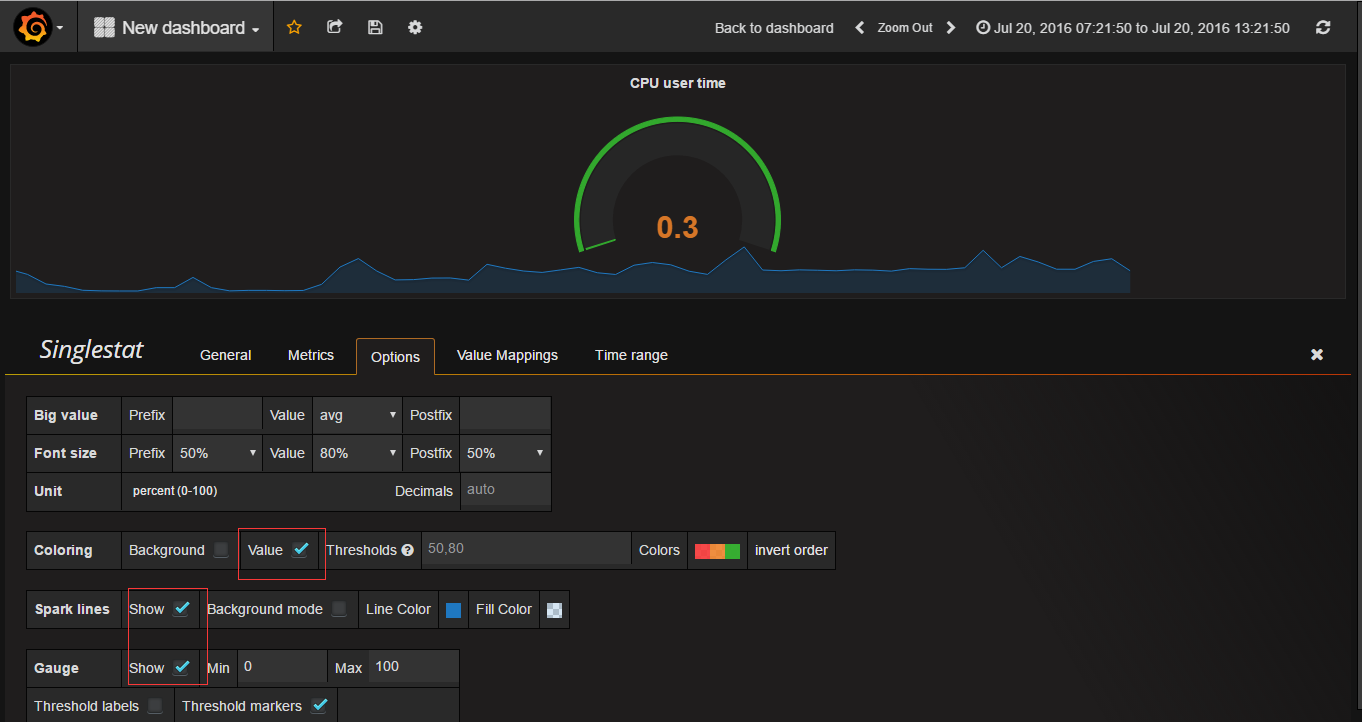

使用Singlestat和Gauges繪圖

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

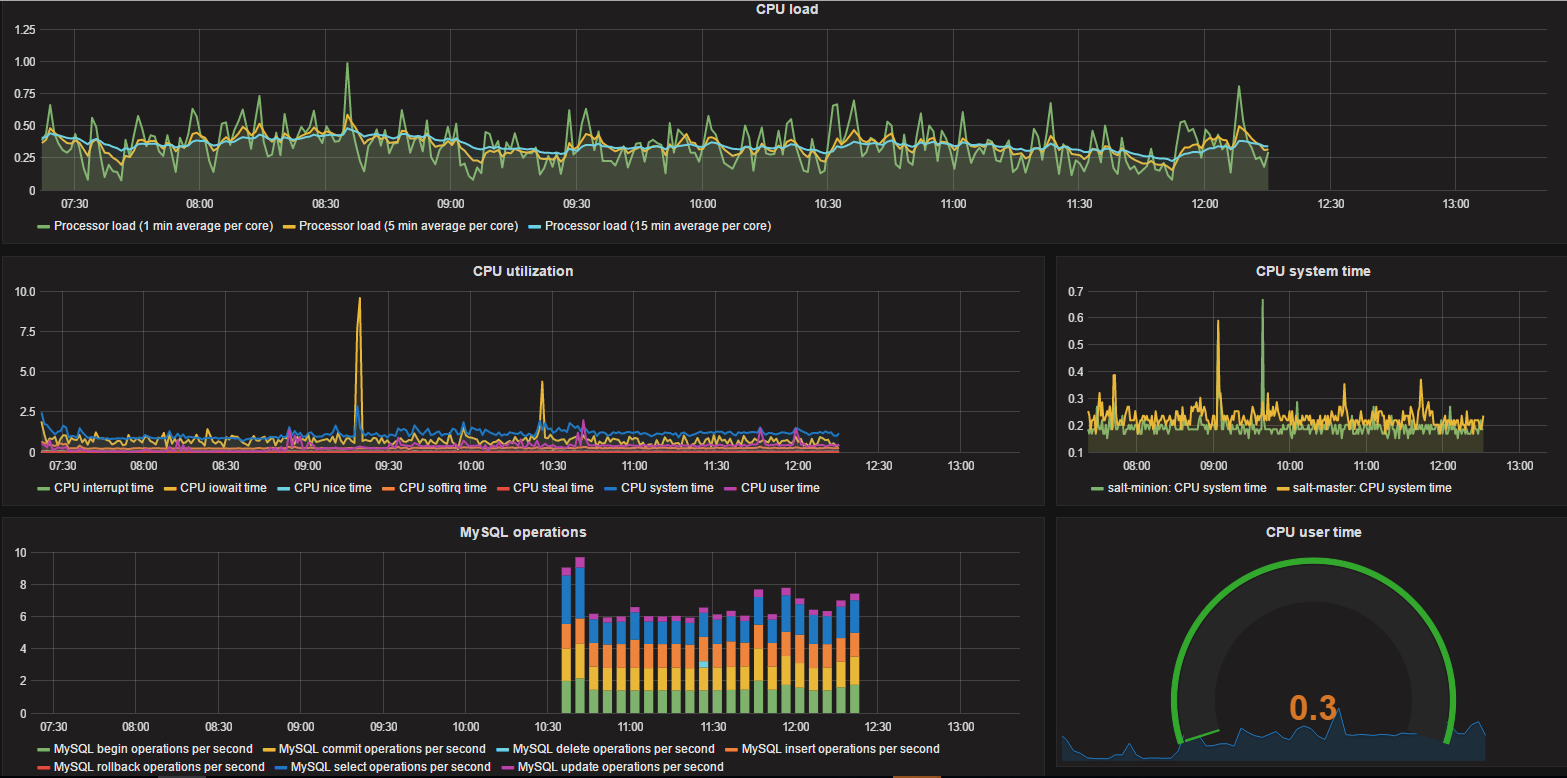

查看全部的圖形效果圖

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

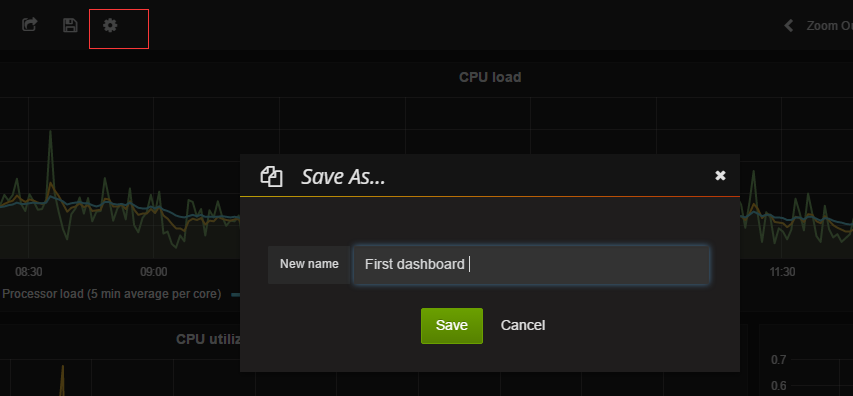

保存創建的儀表板

Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖

grafana插件安裝

#插件鏈接:https://github.com/grafana/grafana
#安裝Panel
#使用grafana-cli工具在命令行下面安裝Clock

grafana-cli plugins install grafana-clock-panel

#安裝apps,Worldping

grafana-cli plugins install raintank-worldping-app

#安裝Data source,以SimpleJson為例

grafana-cli plugins install grafana-simple-json-datasource

#安裝完成,提示重啟grafana服務

/etc/init.d/grafana-server restart

#插件使用及儀表板模板導入

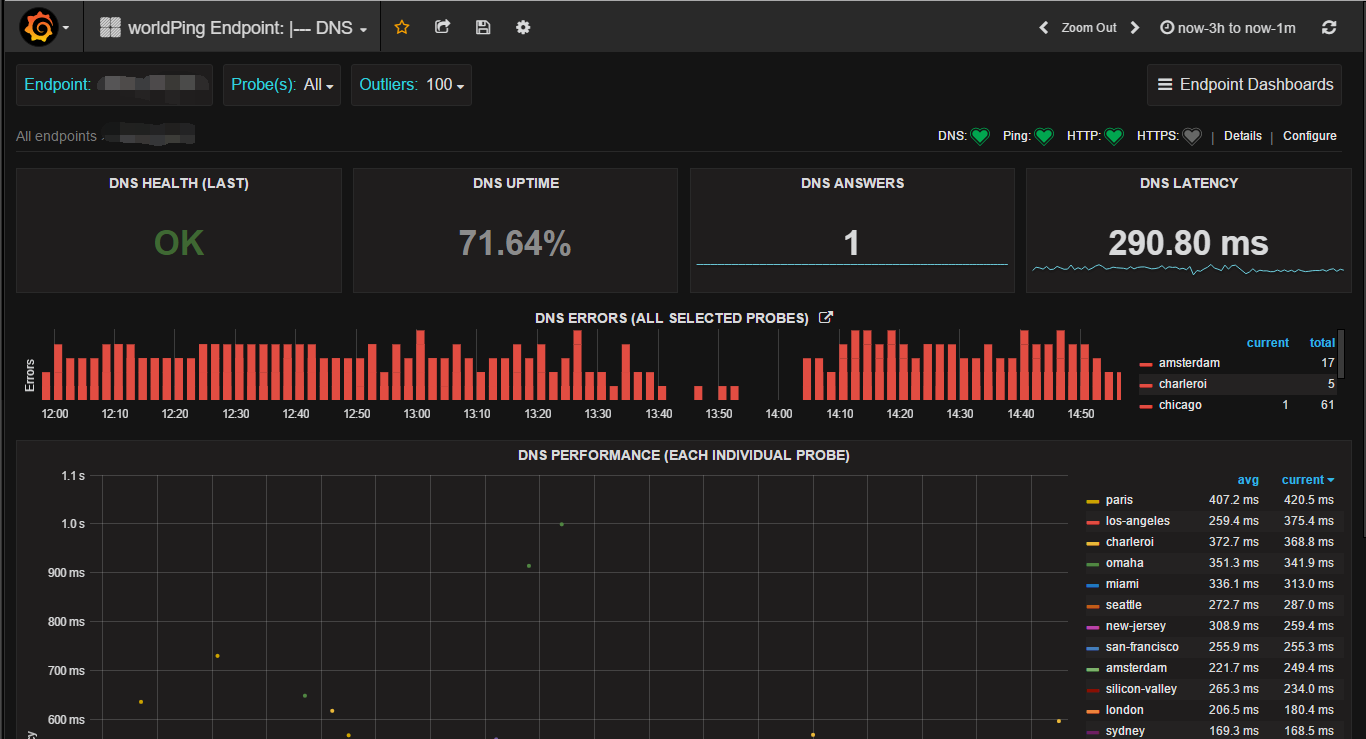

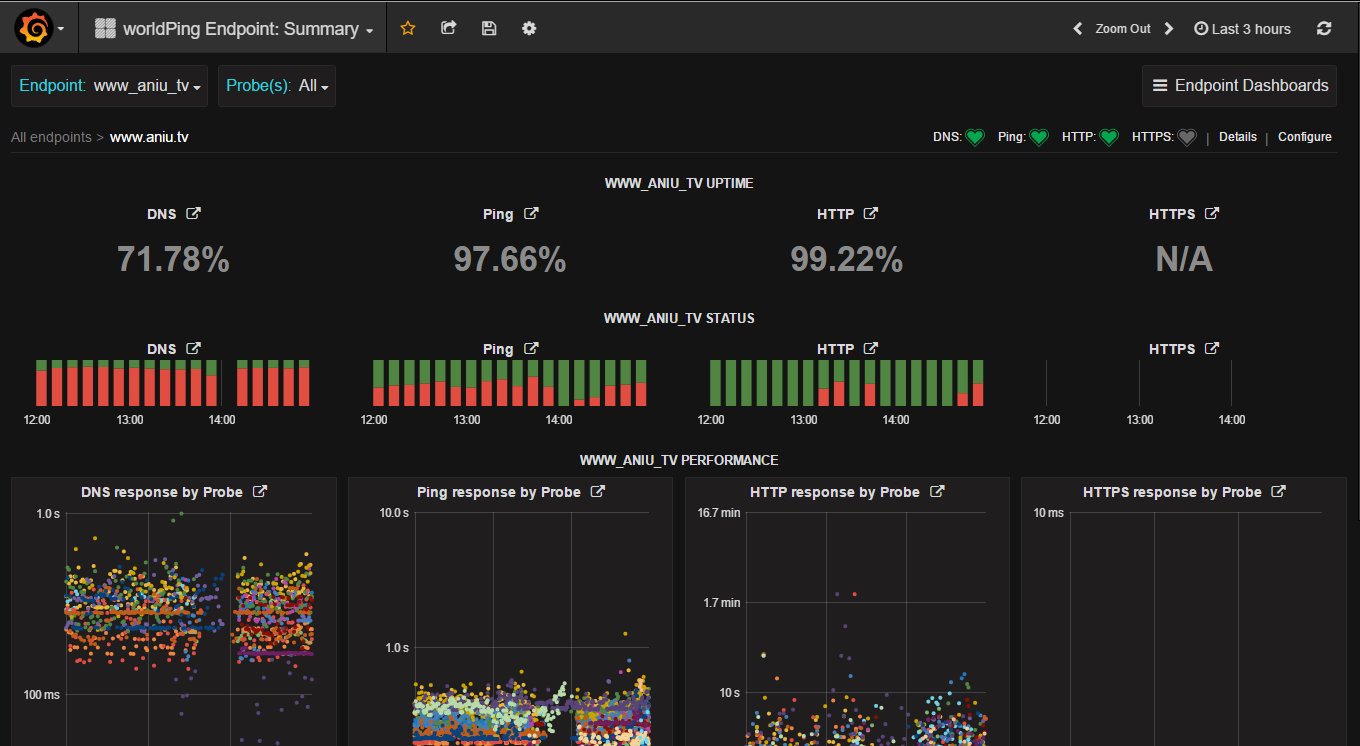

#Worldping使用展示
Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖Zabbix-3.0.3結合Grafana-3.1.0給你想要的繪圖#到此grafana-zabbix安裝及使用完成。
官方地址:http://docs.grafana-zabbix.org
項目Demo:http://play.grafana.org/
項目github:https://github.com/grafana/grafana

本文轉載地址:http://www.linuxprobe.com/zabbix-with-grafana.html
