Linux內核SMP負載均衡淺析

需求
在《Linux進程調度淺析》 一文中提到,在SMP(對稱多處理器)環境下,每個CPU對應一個run_queue(可執行隊列)。如果一個進程處於TASK_RUNNING狀態(可 執行狀態),則它會被加入到其中一個run_queue(且同一時刻僅會被加入到一個run_queue),以便讓調度程序安排它在這個 run_queue對應的CPU上面運行。
一個CPU對應一個run_queue這樣的設計,其好處是:
1、一個持續處於TASK_RUNNING狀態的進程總是趨於在同一個CPU上面運行(其間,這個進程可能被搶占、然後又被調度),這有利於進程的數據被CPU所緩存,提高運行效率;
2、各個CPU上的調度程序只訪問自己的run_queue,避免了競爭;
然而,這樣的設計也可能使得各個run_queue裡面的進程不均衡,造成“一些CPU閒著、一些CPU忙不過來”混亂局面。為了解決這個問題,load_balance(負載均衡)就登場了。

load_balance所需要做的事情就是,在一定的時機,通過將進程從一個run_queue遷移到另一個run_queue,來保持CPU之間的負載均衡。
這裡的“均衡”二字如何定義?load_balance又具體要做哪些事情呢?對於不同調度策略(實時進程 OR 普通進程),有著不同的邏輯,需要分開來看。

實時進程的負載均衡
實 時進程的調度是嚴格按照優先級來進行的。在單CPU環境下,CPU上運行著的總是優先級最高的進程,直到這個進程離開TASK_RUNNING狀態,新任 的“優先級最高的進程”才開始得到運行。直到所有實時進程都離開TASK_RUNNING狀態,其他普通進程才有機會得到運行。(暫時忽略 sched_rt_runtime_us和sched_rt_period_us的影響,見《linux組調度淺析》。)
推廣到SMP環境,假設有N個CPU,N個CPU上分別運行著的也必須是優先級最高的top-N個進程。如果實時進程不足N個,那麼剩下的CPU才分給普通進程去使用。對於實時進程來說,這就是所謂的“均衡”。
實時進程的優先級關系是很嚴格的,當優先級最高的top-N個進程發生變化時,內核必須馬上響應:
1、如果這top-N個進程當中,有一個離開TASK_RUNNING狀態、或因為優先級被調低而退出top-N集團,則原先處於(N+1)位的那個進程將進入top-N。內核需要遍歷所有的run_queue,把這個新任的top-N進程找出來,然後立馬讓它開始運行;
2、反之,如果一個top-N之外的實時進程的優先級被調高,以至於擠占了原先處於第N位的進程,則內核需要遍歷所有的run_queue,把這個被擠出top-N的進程找出來,將它正在占用的CPU讓給新進top-N的那個進程去運行;
在這幾種情況下,新進入top-N的進程和退出top-N的進程可能原本並不在同一個CPU上,那麼在它得到運行之前,內核會先將其遷移到退出top-N的進程所在的CPU上。
具體來說,內核通過pull_rt_task和push_rt_task兩個函數來完成實時進程的遷移:

pull_rt_task - 把其他CPU的run_queue中的實時進程pull過來,放到當前CPU的run_queue中。被pull過來的實時進程要滿足以下條件:
1、進程是其所在的run_queue中優先級第二高的(優先級最高的進程必定正在運行,不需要移動);
2、進程的優先級比當前run_queue中最高優先級的進程還要高;
3、進程允許在當前CPU上運行(沒有親和性限制);
該函數會在以下時間點被調用:
1、發生調度之前,如果prev進程(將要被替換下去的進程)是實時進程,且優先級高於當前run_queue中優先級最高的實時進程(這說明prev進程已經離開TASK_RUNNING狀態了,否則它不會讓位於比它優先級低的進程);
2、正在運行的實時進程優先級被調低時(比如通過sched_setparam系統調用);
3、正在運行的實時進程變成普通進程時(比如通過sched_setscheduler系統調用);

push_rt_task - 把當前run_queue中多余的實時進程推給其他run_queue。需要滿足以下條件:
1、每次push一個進程,這個進程的優先級在當前run_queue中是第二高的(優先級最高的進程必定正在運行,不需要移動);
2、目標run_queue上正在運行的不是實時進程(是普通進程),或者是top-N中優先級最低的實時進程,且優先級低於被push的進程;
3、被push的進程允許在目標CPU上運行(沒有親和性限制);
4、 滿足條件的目標run_queue可能存在多個(可能多個CPU上都沒有實時進程在運行),應該選擇與當前CPU最具親緣性的一組CPU中的第一個CPU 所對應的run_queue作為push的目標(順著sched_domain--調度域--逐步往上,找到第一個包含目標CPU的 sched_domain。見後面關於sched_domain的描述);
該函數會在以下時間點被調用:
1、非正在運行的普通進程變成實時進程時(比如通過sched_setscheduler系統調用);
2、發生調度之後(這時候可能有一個實時進程被更高優先級的實時進程搶占了);
3、實時進程被喚醒之後,如果不能馬上在當前CPU上運行(它不是當前CPU上優先級最高的進程);

看 起來,實時進程的負載均衡對於每個CPU一個run_queue這種模式似乎有些別扭,每次需要選擇一個實時進程,總是需要遍歷所有的 run_queue,在尚未能得到運行的實時進程之中找到優先級最高的那一個。其實,如果所有CPU共用同一個run_queue,就沒有這麼多的煩惱 了。為什麼不這樣做呢?
1、在CPU對run_queue的競爭方面,“每個CPU去競爭每一個run_queue”比“每個CPU去競爭一個總的run_queue”略微好一些,因為競爭的粒度更小了;
2、 在進程的移動方面,每個CPU一個run_queue這種模式其實也不能很好的把進程留在同一個CPU上,因為嚴格的優先級關系使得進程必須在出現不均衡 時立刻被移動。不過,一些特殊情況下進程的遷移還是有一定選擇面的。比如優先級相同的時候就可以盡量不做遷移、push_rt_task的時候可以選擇跟 當前CPU最為親近的CPU去遷移。

普通進程的負載均衡
可以看出,實時進程的負載均衡性能是 不會太好的。為了滿足嚴格的優先級關系,絲毫的不均衡都是不能容忍的。所以一旦top-N的平衡關系發生變化,內核就必須即時完成負載均衡,形成新的 top-N的平衡關系。這可能會使得每個CPU頻繁去競爭run_queue、進程頻繁被遷移。
而普通進程則並不要求嚴格的優先級關系,可以容忍一定程度的不均衡。所以普通進程的負載均衡可以不必在進程發生變化時即時完成,而采用一些異步調整的策略。
普通進程的負載均衡在以下情況下會被觸發:
1、當前進程離開TASK_RUNNING狀態(進入睡眠或退出),而對應的run_queue中已無進程可用時。這時觸發負載均衡,試圖從別的run_queue中pull一個進程過來運行;
2、每隔一定的時間,啟動負載均衡過程,試圖發現並解決系統中不均衡;
另外,對於調用exec的進程,它的地址空間已經完全重建了,當前CPU上已經不會再緩存對它有用的信息。這時內核也會考慮負載均衡,為它們找一個合適的CPU。

那麼,對於普通進程來說,“均衡”到底意味著什麼呢?
在 單CPU環境下,處於TASK_RUNNING狀態的進程會以其優先級為權重,瓜分CPU時間。優先級越高的進程,權重越高,分得的CPU時間也就越多。 在CFS調度(完全公平調度,針對普通進程的調度程序)中,這裡的權重被稱作load。假設某個進程的load為m,所有處於TASK_RUNNING狀 態的進程的load之和為M,那麼這個進程所能分到的CPU時間是m/M。比如系統中有兩個TASK_RUNNING狀態的進程,一個load為1、一個 load為2,總的load是1+2=3。則它們分到的CPU時間分別是1/3和2/3。
推廣到SMP環境,假設有N個CPU,那麼一個load為m的進程所能分到的CPU時間應該是N*m/M(如果不是,則要麼這個進程擠占了別的進程的CPU時間、要麼是被別的進程擠占)。對於普通進程來說,這就是所謂的“均衡”。
那 麼,如何讓進程能夠分到N*m/M的CPU時間呢?其實,只需要把所有進程的load平分到每一個run_queue上,使得每個run_queue的 load(它上面的進程的load之和)都等於M/N,這樣就好了。於是,每個run_queue的load就成了是否“均衡”的判斷依據。

下 面看看load_balance裡面做些什麼。注意,不管load_balance是怎樣被觸發的,它總是在某個CPU上被執行。而 load_balance過程被實現得非常簡單,只需要從最繁忙(load最高)的run_queue中pull幾個進程到當前run_queue中(只 pull,不push),使得當前run_queue與最繁忙的run_queue得到均衡(使它們的load接近於所有run_queue的平均 load),僅此而已。load_balance並不需要考慮所有run_queue全局的均衡,但是當load_balance在各個CPU上分別得到 運行之後,全局的均衡也就實現了。這樣的實現極大程度減小了負載均衡的開銷。

load_balance的過程大致如下:
1、找出最繁忙的一個run_queue;
2、如果找到的run_queue比本地run_queue繁忙,且本地run_queue的繁忙程度低於平均水平,那麼遷移幾個進程過來,使兩個run_queue的load接近平均水平。反之則什麼都不做;

在比較兩個run_queue繁忙程度的問題上,其實是很有講究的。這個地方很容易想當然地理解為:把run_queue中所有進程的load加起來,比較一下就OK了。而實際上,需要比較的往往並不是實時的load。
這 就好比我們用top命令查看CPU占用率一樣,top命令默認1秒刷新一次,每次刷新你將看到這1秒內所有進程各自對CPU的占用情況。這裡的占用率是個 統計值,假設有一個進程在這1秒內持續運行了100毫秒,那麼我們認為它占用了10%的CPU。如果把1秒刷新一次改成1毫秒刷新一次呢?那麼我們將有 90%的機率看到這個進程占用0%的CPU、10%的機率占用100%的CPU。而無論是0%、還是100%,都不是這個進程真實的CPU占用率的體現。 必須把一段時間以內的CPU占用率綜合起來看,才能得到我們需要的那個值。
run_queue的load值也是這樣。有些進程可能頻繁地在 TASK_RUNNING和非TASK_RUNNING狀態之間變換,導致run_queue的load值不斷抖動。光看某一時刻的load值,我們是體 會不到run_queue的負載情況的,必須將一段時間內的load值綜合起來看才行。於是,run_queue結構中維護了一個保存load值的數組:
unsigned long cpu_load[CPU_LOAD_IDX_MAX] (目前CPU_LOAD_IDX_MAX值為5)
每個CPU上,每個tick的時鐘中斷會調用到update_cpu_load函數,來更新該CPU所對應的run_queue的cpu_load值。這個函數值得羅列一下:

/* this_load就是run_queue實時的load值 */
unsigned long this_load = this_rq->load.weight;
for (i = 0, scale = 1; i < CPU_LOAD_IDX_MAX; i++, scale += scale) {
    unsigned long old_load = this_rq->cpu_load[i];
    unsigned long new_load = this_load;
    /* 因為最終結果是要除以scale的,這裡相當於上取整 */
    if (new_load > old_load)
        new_load += scale-1;
    /* cpu_load[i] = old_load + (new_load - old_load) / 2^i */
    this_rq->cpu_load[i] = (old_load*(scale-1) + new_load) >> i;
}

cpu_load[i] = old_load + (new_load - old_load) / 2^i。i值越大,cpu_load[i]受load的實時值的影響越小,代表著越長時間內的平均負載情況。而cpu_load[0]就是實時的load。

盡 管我們需要的是一段時間內的綜合的負載情況,但是,為什麼不是保存一個最合適的統計值,而要保存這麼多的值呢?這是為了便於在不同場景下選擇不同的 load。如果希望進行進程遷移,那麼應該選擇較小的i值,因為此時的cpu_load[i]抖動比較大,容易發現不均衡;反之,如果希望保持穩定,那麼 應該選擇較大的i值。
那麼,什麼時候傾向於進行遷移、什麼時候又傾向於保持穩定呢?這要從兩個維度來看:
第一個維度,是當前CPU的狀態。這裡會考慮三種CPU狀態:
1、CPU剛進入IDLE(比如說CPU上唯一的TASK_RUNNING狀態的進程睡眠去了),這時候是很渴望馬上弄一個進程過來運行的,應該選擇較小的i值;
2、CPU處於IDLE,這時候還是很渴望弄一個進程過來運行的,但是可能已經嘗試過幾次都無果了,故選擇略大一點的i值;
3、CPU非IDLE,有進程正在運行,這時候就不太希望進程遷移了,會選擇較大的i值;
第 二個維度,是CPU的親緣性。離得越近的CPU,進程遷移所造成的緩存失效的影響越小,應該選擇較小的i值。比如兩個CPU是同一物理CPU的同一核心通 過SMT(超線程技術)虛擬出來的,那麼它們的緩存大部分是共享的。進程在它們之間遷移代價較小。反之則應該選擇較大的i值。(後面將會看到linux通 過調度域來管理CPU的親緣性。)
至於具體的i的取值,就是具體策略的問題了,應該是根據經驗或實驗結果得出來的,這裡就不贅述了。

調度域
前面已經多次提到了調度域(sched_domain)。在復雜的SMP系統中,為了描述CPU與CPU之間的親緣關系,引入了調度域。
兩個CPU之間的親緣關系主要有以下幾種:
1、 超線程。超線程CPU是一個可以“同時”執行幾個線程的CPU。就像操作系統通過進程調度能夠讓多個進程“同時”在一個CPU上運行一樣,超線程CPU也 是通過這樣的分時復用技術來實現幾個線程的“同時”執行的。這樣做之所以能夠提高執行效率,是因為CPU的速度比內存速度快很多(一個數量級以上)。如果 cache不能命中,CPU在等待內存的時間內將無事可做,可以切換到其他線程去執行。這樣的多個線程對於操作系統來說就相當於多個CPU,它們共享著大 部分的cache,非常之親近;
2、同一物理CPU上的不同核心。現在的多核CPU大多屬於這種情況,每個CPU核心都有獨立執行程序的能力,而它們之間也會共享著一些cache;
3、同一NUMA結點上的CPU;
4、不同NUMA結點上的CPU;
在NUMA(非一致性內存體系)中,CPU和RAM以“結點”為單位分組。當CPU訪問與它同在一個結點的“本地”RAM芯片時,幾乎不會有競爭,訪問速度通常很快。相反的,CPU訪問它所屬結點之外的“遠程”RAM芯片就會非常慢。
(調度域可以支持非常復雜的硬件系統,但是我們通常遇到的SMP一般是:一個物理CPU包含N個核心。這種情況下,所有CPU之間的親緣性都是相同的,引入調度域的意義其實並不大。)

進 程在兩個很親近的CPU之間遷移,代價較小,因為還有一部分cache可以繼續使用;在屬於同一NUMA結點上的兩個CPU之間遷移,雖然cache會全 部丟失,但是好歹內存訪問的速度是相同的;如果進程在屬於不同NUMA結點的兩個CPU之間遷移,那麼這個進程將在新NUMA結點的CPU上被執行,卻還 是要訪問舊NUMA結點的內存(進程可以遷移,內存卻沒法遷移),速度就要慢很多了。

通過調度域的描述,內核就可以知道CPU與CPU的親緣關系。對於關系遠的CPU,盡量少在它們之間遷移進程;而對於關系近的CPU,則可以容忍較多一些的進程遷移。
對 於實時進程的負載均衡,調度域的作用比較小,主要是在push_rt_task將當前run_queue中的實時進程推到其他run_queue時,如果 有多個run_queue可以接收實時進程,則按照調度域的描述,選擇親緣性最高的那個CPU對應的run_queue(如果這樣的CPU有多個,那麼約 定選擇編號最小那一個)。所以,下面著重討論普通進程的負載均衡。

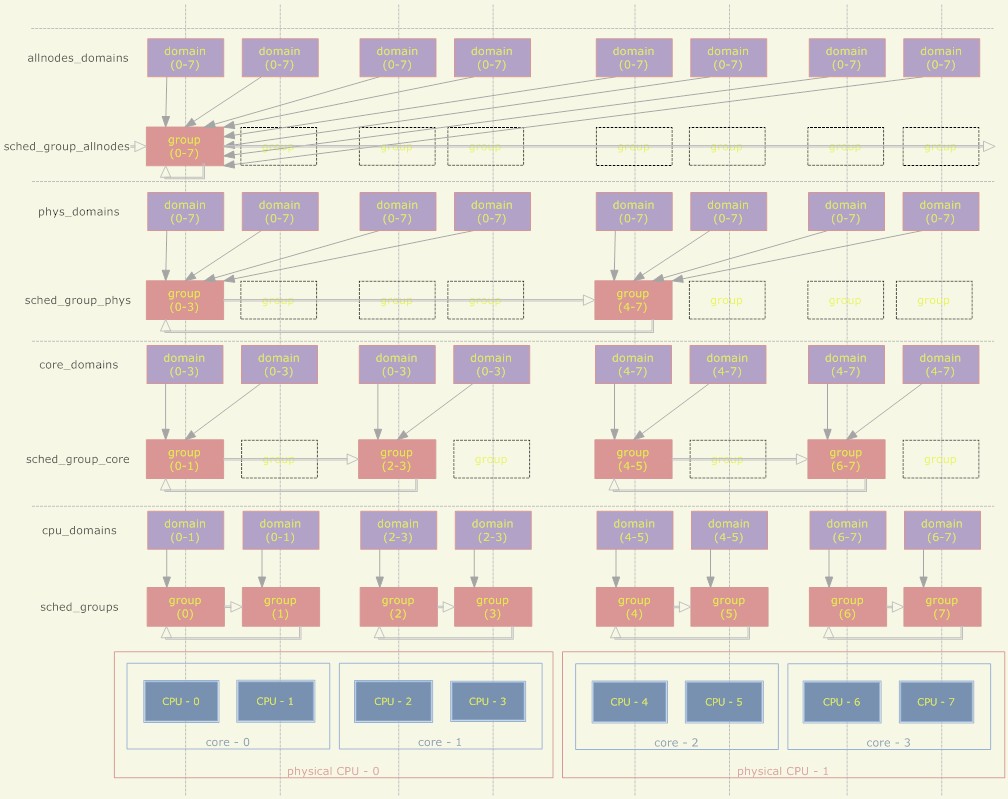

首先,調度域具體是如何描述CPU之間的親緣關系的呢?假設系統中有兩個物理CPU、每個物理CPU有兩個核心、每個核心又通過超線程技術虛擬出兩個CPU,則調度域的結構如下:

1、一個調度域是若干CPU的集合,這些CPU都是滿足一定的親緣關系的(比如至少是屬於同一NUMA結點的);
2、 調度域之間存在層次關系,一個調度域可能包括多個子調度域,每個子調度域包含了父調度域的一個CPU子集,並且子調度域中的CPU滿足比父調度域更嚴格的 親緣關系(比如父調度域中的CPU至少是屬於同一NUMA結點的,子調度域中的CPU至少是屬於同一物理CPU的);
3、每個CPU分別具有其對應的一組sched_domain結構,這些調度域處於不同層次,但是都包含了這個CPU;
4、每個調度域被依次劃分成多個組,每個組代表調度域的一個CPU子集;
5、最低層次的調度域包含了親緣性最近的幾個CPU、而最低層次的調度組則只包含一個CPU;

對 於普通進程的負載均衡來說,在一個CPU上,每次觸發load_balance總是在某個sched_domain上進行的。低層次的 sched_domain包含的CPU有著較高的親緣性,將以較高的頻率被觸發load_balance;而高層次的sched_domain包含的 CPU有著較低的親緣性,將以較低的頻率被觸發load_balance。為了實現這個,sched_domain裡面記錄著每次 load_balance的時間間隔,以及下次觸發load_balance的時間。
前面討論過,普通進程的load_balance第一步是需要找出一個最繁忙的CPU,實際上這是通過兩個步驟來實現的:
1、找出sched_domain下最繁忙的一個sched_group(組內的CPU對應的run_queue的load之和最高);
2、從該sched_group下找出最繁忙的CPU;
可 見,load_balance實際上是實現了對應sched_domain下的sched_group之間的平衡。較高層次的sched_domain包 含了很多CPU,但是在這個sched_domain上的load_balance並不直接解決這些CPU之間的負載均衡,而只是解決 sched_group之間的平衡(這又是load_balance的一大簡化)。而最底層的sched_group是跟CPU一一對應的,所以最終還是 實現了CPU之間的平衡。

其他問題
CPU親和力
linux下的進程可以通過sched_setaffinity系統調用設置進程親和力,限定進程只能在某些特定的CPU上運行。負載均衡必須考慮遵守這個限制(前面也多次提到)。

遷移線程
前面說到,在普通進程的load_balance過程中,如果負載不均衡,當前CPU會試圖從最繁忙的run_queue中pull幾個進程到自己的run_queue來。
但 是如果進程遷移失敗呢?當失敗達到一定次數的時候,內核會試圖讓目標CPU主動push幾個進程過來,這個過程叫做 active_load_balance。這裡的“一定次數”也是跟調度域的層次有關的,越低層次,則“一定次數”的值越小,越容易觸發 active_load_balance。
這裡需要先解釋一下,為什麼load_balance的過程中遷移進程會失敗呢?最繁忙run_queue中的進程,如果符合以下限制,則不能遷移:
1、進程的CPU親和力限制了它不能在當前CPU上運行;
2、進程正在目標CPU上運行(正在運行的進程顯然是不能直接遷移的);
(此 外,如果進程在目標CPU上前一次運行的時間距離當前時間很小,那麼該進程被cache的數據可能還有很多未被淘汰,則稱該進程的cache還是熱的。對 於cache熱的進程,也盡量不要遷移它們。但是在滿足觸發active_load_balance的條件之前,還是會先試圖遷移它們。)
對於CPU親和力有限制的進程(限制1),即使active_load_balance被觸發,目標CPU也不能把它push過來。所以,實際上,觸發active_load_balance的目的是要嘗試把當時正在目標CPU上運行的那個進程弄過來(針對限制2)。

在 每個CPU上都會運行一個遷移線程,active_load_balance要做的事情就是喚醒目標CPU上的遷移線程,讓它執行 active_load_balance的回調函數。在這個回調函數中嘗試把原先因為正在運行而未能遷移的那個進程push過來。為什麼 load_balance的時候不能遷移,active_load_balance的回調函數中就可以了呢?因為這個回調函數是運行在目標CPU的遷移線 程上的。一個CPU在同一時刻只能運行一個進程,既然這個遷移線程正在運行,那麼期望被遷移的那個進程肯定不是正在被執行的,限制2被打破。

當然,在active_load_balance被觸發,到回調函數在目標CPU上被執行之間,目標CPU上的TASK_RUNNING狀態的進程可能發生一些變化,所以回調函數發起遷移的進程未必就只有之前因為限制2而未能被遷移的那一個,可能更多,也可能一個沒有。
原文:http://hi.baidu.com/_kouu/item/479891211a84e3c9a5275ad9
