Linux內核實踐 - 如何添加網絡協議[二]：實現

內核版本：2.6.34

實現思路：

報文在網絡協議棧中的流動，對於接收來講，是 對報文的脫殼的過程，由於報文是已知的輸入，只要逐個解析協議號；對於發送來講，是各層發送函數的嵌套調用，由於沒有已 知的輸入，只能按事先設計好的協議進行層層構造。但無論報文怎樣的流動，核心是報文所在設備(skb->dev)的變化，相當 於各層之間傳遞的交接棒。

按照上述思路，brcm協議接收的處理作為模塊brcm_packet_type加入 到ptype_base中就可以了；brcm協議發送的處理則復雜一點，發送的嵌套調用完全是依賴於設備來推動的，因此要有一種新創建 的設備X，插入到vlan設備和網卡設備之間。

因此，至少要有brcm_packet_type來加入ptype_base和register_brcm_dev() 來向系統注冊設備X。進一步考慮，設備X在全局量init_net中有存儲，但我們還需要知道設備X與vlan設備以及網卡設備是何種 組織關系，所以在這裡設計了brcm_group_hash來存儲這種關系。為了對設備感興趣的事件作出響應，添加自己的notifier到 netdev_chain中。另外，為了用戶空間具有一定控制能力(如創建、刪除)，還需要添加brcm相關的ioctl調用。為了讓它看起來 更完整，一種新的設備在proc中也應有對應項，用來調試和查看設備。

從最簡單開始

要 讓網絡協議棧能夠接收一種新協議是很簡單的，由於已經有報文作為輸入，我們要做的僅僅是編寫好brcm_packet_type，然後在 注冊模塊時只用做一件事：dev_add_pack。

static int __init

brcm_proto_init(void)
{
 dev_add_pack(&brcm_packet_type);
}

static struct packet_type brcm_packet_type __read_mostly = {
 .type = cpu_to_be16(ETH_P_BRCM),
 .func = brcm_skb_recv, /* BRCM receive method */
};

int brcm_skb_recv(struct sk_buff *skb, struct net_device *dev,
    struct packet_type *ptype, struct net_device *orig_dev)
{
 struct brcm_hdr *bhdr;
 struct brcm_rx_stats *rx_stats;

 skb = skb_share_check(skb, GFP_ATOMIC);
 if(!skb)
  goto err_free;
 bhdr = (struct brcm_hdr *)skb->data;

 rcu_read_lock();
 skb_pull_rcsum(skb, BRCM_HLEN);
 // set protocol
 skb->protocol = bhdr->brcm_encapsulated_proto;
 // reorder skb
 skb = brcm_check_reorder_header(skb);
 if (!skb)
  goto err_unlock;

 netif_rx(skb);
 rcu_read_unlock();
 return NET_RX_SUCCESS;

err_unlock:
 rcu_read_unlock();

err_free:
 kfree_skb(skb);
 return NET_RX_DROP;
}

注冊這個模塊後，協議棧就能正常接收帶brcm報頭的報文的，代碼中ETH_P_BRCM是brcm的協議號，BRCM_HLEN是brcm 的報頭長度。正是由於有報文作為輸入，接收變得十分簡單。

但這僅僅是能接收而已，發送的報 文還是不帶brcm報頭的，而且接收的這段代碼也很粗略，沒有變更skb的設備，沒有記錄流量，沒有對brcm報頭作有意義的處理 ，下面逐一進行添加。

設備的相關定義

一種設備就是net_device類型，而每種設備都有自 己的私有變量，它存儲在net_device末尾，定義如下，其中real_dev指向下層設備，這是最基本屬性，其余可以視需要自己設定 ，brcm_rx_stats則是該設備接收流量統計：

struct brcm_dev_info{
 struct net_device  *real_dev;
 u16 brcm_port;
 unsigned char  real_dev_addr[ETH_ALEN];
 struct proc_dir_entry *dent;
 struct brcm_rx_stats __percpu  *brcm_rx_stats;
};
struct brcm_rx_stats {
 unsigned long rx_packets;
 unsigned long rx_bytes;
 unsigned long multicast;
 unsigned long rx_errors;
};

設備間的關系問題

如果brcm僅僅是只有一個設備，則無需數據結構來存儲這種關系， 一個全局全變的brcm_dev就可以了。這裡的設計考慮的是復雜的情況，可以存在多個下層設備，多個brcm設備，之間沒有固定的 關系。所以需要一種數據結構來存儲這種關系- brcm_group_hash。下面是一個簡單的圖示：

各個數據結構定義如下：

static struct hlist_head brcm_group_hash

[BRCM_GRP_HASH_SIZE];
struct brcm_group {
 struct hlist_node hlist;
 struct net_device *real_dev;
 int nr_ports;
 int killall;
 struct net_device *brcm_devices_array[BRCM_GROUP_ARRAY_LEN];
 struct rcu_head  rcu;
};

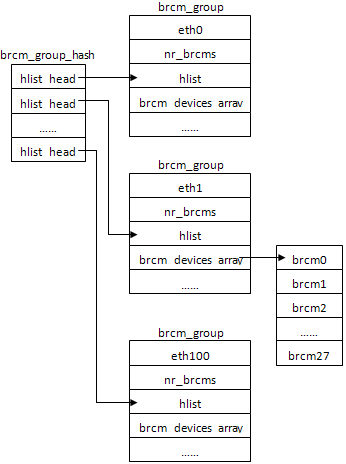

brcm_group_hash作為全局變量存在，以hash表形式組織，brcm_group被插入到brcm_group_hash中，brcm_group存 儲了它與下層設備的關系(eth與brcm)，real_dev指向e下層設備，而brcm設備則存儲在brcm_devices_array數組中。

下面完成由下層設備轉換成brcm設備的函數，brcm_port是報頭中的值，可以自己設定它的含義，這裡設定它表 示報文來自於哪個端口。

struct net_device *find_brcm_dev(struct

net_device *real_dev, u16 brcm_port)
{
 struct brcm_group *grp = brcm_find_group(real_dev);
 if (grp)
  brcm_dev = grp->brcm_devices_array[brcm_port];
 return NULL;
}

因為在接收報文時，報文到達brcm層開始處理時，skb->dev指向的仍是下層設備，這時通過skb->dev查到 brcm_group->real_dev相匹配的hash項，然後通過報文brcm報頭的信息，確定brcm_group->brcm_devices_array中哪個 brcm設備作為skb的新設備；

而在發送報文時，報文到達brcm層開始處理時，skb->dev指向的是brcm 設備，為了繼續向下傳遞，需要變更為它的下層設備，在設備數據net_device的私有數據部分，一般會存儲一個指針，指向它的 下層設備，因此skb->dev只要變更為brcm_dev_info(dev)->real_dev。

流量統計

在數據結構中，brcm設備的私有數據brcm_dev_info中brcm_rx_stats記錄接收的流量信息；而dev->_tx[index]則會記錄發送 的流量信息。

在接收函數brcm_skb_rcv()中對於成功接收的報文會增加流量統計：

rx_stats = per_cpu_ptr(brcm_dev_info(skb->dev)->brcm_rx_stats,
  smp_processor_id());
rx_stats->rx_packets++;
rx_stats->rx_bytes += skb->len;

在發送函數brcm_dev_hard_start_xmit()中對於發送的報文會增加相應流量 統計：

if (likely(ret == NET_XMIT_SUCCESS)) {
txq->tx_packets++;
txq->tx_bytes += len;
} else
 txq->tx_dropped++;

而brcm_netdev_ops->ndo_get_stats()即brcm_dev_get_stats()函數，則會將brcm網卡設 備中記錄的發送和接收流量信息匯總成通用的格式net_device_stats，像ifconfig等命令使用的就是net_device_stats轉換後的 結果。

完整收發函數

有了這些後接收函數brcm_skb_recv()就可以完整了，其中關於報頭 brcm_hdr的處理可以略過，由於是空想的協議，含義是可以自己設定的：

int

brcm_skb_recv(struct sk_buff *skb, struct net_device *dev,
    struct packet_type *ptype, struct net_device *orig_dev)
{
 struct brcm_hdr *bhdr;
 struct brcm_rx_stats *rx_stats;
 int op, brcm_port;

 skb = skb_share_check(skb, GFP_ATOMIC);
 if(!skb)
  goto err_free;
 bhdr = (struct brcm_hdr *)skb->data;
 op = bhdr->brcm_tag.brcm_53242_op;
 brcm_port = bhdr->brcm_tag.brcm_53242_src_portid- 23;

 rcu_read_lock();

 // drop wrong brcm tag packet
 if (op != BRCM_RCV_OP || brcm_port < 1
  || brcm_port > 27)
  goto err_unlock;

 skb->dev = find_brcm_dev(dev, brcm_port);
 if (!skb->dev) {
  goto err_unlock;
 }

 rx_stats = per_cpu_ptr(brcm_dev_info(skb->dev)->brcm_rx_stats,
          smp_processor_id());
 rx_stats->rx_packets++;
 rx_stats->rx_bytes += skb->len;
 skb_pull_rcsum(skb, BRCM_HLEN);

 switch (skb->pkt_type) {
 case PACKET_BROADCAST: /* Yeah, stats collect these together.. */
  /* stats->broadcast ++; // no such counter :-( */
  break;

 case PACKET_MULTICAST:
  rx_stats->multicast++;
  break;

 case PACKET_OTHERHOST:
  /* Our lower layer thinks this is not local, let's make sure.
   * This allows the VLAN to have a different MAC than the
   * underlying device, and still route correctly.
   */
  if (!compare_ether_addr(eth_hdr(skb)->h_dest,
     skb->dev->dev_addr))
   skb->pkt_type = PACKET_HOST;
  break;
 default:
  break;
 }

 // set protocol
 skb->protocol = bhdr->brcm_encapsulated_proto;

 // reorder skb
 skb = brcm_check_reorder_header(skb);
 if (!skb) {
  rx_stats->rx_errors++;
  goto err_unlock;
 }

 netif_rx(skb);
 rcu_read_unlock();
 return NET_RX_SUCCESS;

err_unlock:
 rcu_read_unlock();

err_free:
 kfree_skb(skb);
 return NET_RX_DROP;
}

同時，發送函數brcm_dev_hard_start_xmit()可以完整了，同樣，其中關於brcm_hdr的處理可以略過：

static netdev_tx_t brcm_dev_hard_start_xmit(struct sk_buff *skb,
         struct net_device *dev)
{
 int i = skb_get_queue_mapping(skb);
 struct netdev_queue *txq = netdev_get_tx_queue(dev, i);
 struct brcm_ethhdr *beth = (struct brcm_ethhdr *)(skb->data);
 unsigned int len;
 u16 brcm_port;
 int ret;

 /* Handle non-VLAN frames if they are sent to us, for example by DHCP.
  *
  * NOTE: THIS ASSUMES DIX ETHERNET, SPECIFICALLY NOT SUPPORTING
  * OTHER THINGS LIKE FDDI/TokenRing/802.3 SNAPs...
  */
 if (beth->h_brcm_proto != htons(ETH_P_BRCM)){
  //unsigned int orig_headroom = skb_headroom(skb);
  brcm_t brcm_tag;
  brcm_port = brcm_dev_info(dev)->brcm_port;
  if (brcm_port == BRCM_ANY_PORT) {
   brcm_tag.brcm_op_53242 = 0;
   brcm_tag.brcm_tq_53242 = 0;
   brcm_tag.brcm_te_53242 = 0;
   brcm_tag.brcm_dst_53242 = 0;
  }else {
   brcm_tag.brcm_op_53242 = BRCM_SND_OP;
   brcm_tag.brcm_tq_53242 = 0;
   brcm_tag.brcm_te_53242 = 0;
   brcm_tag.brcm_dst_53242 = brcm_port + 23;
  }

  skb = brcm_put_tag(skb, *(u32 *)(&brcm_tag));
  if (!skb) {
   txq->tx_dropped++;
   return NETDEV_TX_OK;
  }
 }

 skb_set_dev(skb, brcm_dev_info(dev)->real_dev);
 len = skb->len;
 ret = dev_queue_xmit(skb);

 if (likely(ret == NET_XMIT_SUCCESS)) {
  txq->tx_packets++;
  txq->tx_bytes += len;
 } else
  txq->tx_dropped++;

 return ret;
}

注冊設備

接收通過dev_add_pack()，就可以融入協議棧了，前面幾篇的分析已經講過 通過ptype_base對報文進行脫殼。現在要融入的發送，函數已經完成了，既然發送是一種嵌套的調用，並且是由dev來推過的， 那麼發送函數的融入一定在設備進行注冊時，作為設備的一種發送方法。

創建一種設備時，一定 會有設備的XXX_setup()初始化，大部分設備都會用ether_setup()來作初始化，再進行適當更改。下面是brcm_setup()：

void brcm_setup(struct net_device *dev)
{
 ether_setup(dev);

 dev->priv_flags  |= IFF_BRCM_TAG;
 dev->priv_flags  &= ~IFF_XMIT_DST_RELEASE;
 dev->tx_queue_len = 0;

 dev->netdev_ops  = &brcm_netdev_ops;
 dev->destructor  = free_netdev;
 dev->ethtool_ops = &brcm_ethtool_ops;

 memset(dev->broadcast, 0, ETH_ALEN);
}

其中發送函數就在brcm_netdev_ops中，每層設備都會這樣調用：dev->netdev_ops->ndo_start_xmit()。

static const struct net_device_ops brcm_netdev_ops = {
    .ndo_change_mtu     = brcm_dev_change_mtu,
    .ndo_init       = brcm_dev_init,
    .ndo_uninit     = brcm_dev_uninit,
    .ndo_open       = brcm_dev_open,
    .ndo_stop       = brcm_dev_stop,
    .ndo_start_xmit =  brcm_dev_hard_start_xmit,
    .ndo_validate_addr  = eth_validate_addr,
    .ndo_set_mac_address    = brcm_dev_set_mac_address,
    .ndo_set_rx_mode    = brcm_dev_set_rx_mode,
    .ndo_set_multicast_list = brcm_dev_set_rx_mode,
    .ndo_change_rx_flags    = brcm_dev_change_rx_flags,
    //.ndo_do_ioctl     = brcm_dev_ioctl,
    .ndo_neigh_setup    = brcm_dev_neigh_setup,
    .ndo_get_stats      = brcm_dev_get_stats,
};

而設備的初始化應該發生在創建設備時，也就是向網絡注冊它時，也就是register_brcm_dev()，注冊一個新設備， 需要知道它的下層設備real_dev以及唯一標識brcm設備的brcm_port。首先確定該設備沒有被創建，然後用alloc_netdev_mq創建 新設備new_dev，然後設置相關屬性，特別是它的私有屬性brcm_dev_info(new_dev)，然後添加它到brcm_group_hash中，最後發 生真正的注冊register_netdevice()。

static int register_brcm_dev(struct

net_device *real_dev, u16 brcm_port)
{
 struct net_device *new_dev;
 struct net *net = dev_net(real_dev);
 struct brcm_group *grp;
 char name[IFNAMSIZ];
 int err;

 if(brcm_port >= BRCM_PORT_MASK)
  return -ERANGE;

 // exist yet
 if (find_brcm_dev(real_dev, brcm_port) != NULL)
  return -EEXIST;

 snprintf(name, IFNAMSIZ, "brcm%i", brcm_port);
 new_dev = alloc_netdev_mq(sizeof(struct brcm_dev_info), name,
      brcm_setup, 1);
 if (new_dev == NULL)
  return -ENOBUFS;
 new_dev->real_num_tx_queues = real_dev->real_num_tx_queues;
 dev_net_set(new_dev, net);
 new_dev->mtu = real_dev->mtu;

 brcm_dev_info(new_dev)->brcm_port = brcm_port;
 brcm_dev_info(new_dev)->real_dev = real_dev;
 brcm_dev_info(new_dev)->dent = NULL;
 //new_dev->rtnl_link_ops = &brcm_link_ops;

 grp = brcm_find_group(real_dev);
 if (!grp)
  grp = brcm_group_alloc(real_dev);

 err = register_netdevice(new_dev);
 if (err < 0)
  goto out_free_newdev;

 /* Account for reference in struct vlan_dev_info */
 dev_hold(real_dev);
 brcm_group_set_device(grp, brcm_port, new_dev);

 return 0;

out_free_newdev:
 free_netdev(new_dev);
 return err;
}

ioctl

由於brcm設備可以存在多個，並且和下層設備不是固定的對應關系，因此它的創 建應該可以人為控制，因此通過ioctl由用戶進行創建。這裡只為brcm提供了兩種操作-添加與刪除。一種設備添加一定是與下層 設備成關系的，因此添加時需要手動指明這種下層設備，然後通過__dev_get_by_name()從網絡空間中找到這種設備，就可以調 用register_brcm_dev()來完成注冊了。而設備的刪除則是直接刪除，直接刪除unregister_brcm_dev()。

static int brcm_ioctl_handler(struct net *net, void __user *arg)
{
    int err;
    struct brcm_ioctl_args args;
    struct net_device *dev = NULL;

    if (copy_from_user(&args, arg, sizeof(struct brcm_ioctl_args)))
        return -EFAULT;

    /* Null terminate this sucker, just in case. */
    args.device1[23] = 0;
    args.u.device2[23] = 0;

    rtnl_lock();

    switch (args.cmd) {
    case ADD_BRCM_CMD:
    case DEL_BRCM_CMD:
        err = -ENODEV;
        dev = __dev_get_by_name(net, args.device1);
        if (!dev)
            goto out;

        err = -EINVAL;
        if (args.cmd != ADD_BRCM_CMD && !is_brcm_dev(dev))
            goto out;
    }

    switch (args.cmd) {
    case ADD_BRCM_CMD:
        err = -EPERM;
        if (!capable(CAP_NET_ADMIN))
            break;
        err = register_brcm_dev(dev, args.u.port);
        break;

    case DEL_BRCM_CMD:
        err = -EPERM;
        if (!capable(CAP_NET_ADMIN))
            break;
        unregister_brcm_dev(dev, NULL);
        err = 0;
        break;

    default:
        err = -EOPNOTSUPP;
        break;
    }
out:
    rtnl_unlock();
    return err;
}

這些是brcm協議模塊的主體部分了，當然它還不完整，在下篇中繼續完成brcm協議的添加，為它完善一些細節：proc 文件系統， notifier機制等等，以及內核Makefile的編寫，當然還有協議的測試。相關源碼在下篇中打包上傳。
