Linux內核分析 - 網絡[七]：NetFilter

內核版本：2.6.34

NetFilter在2.4.x內核中引入,成為linux平台下進行網絡應用的主要擴展，不僅包括防火牆的實現 ，還包括報文的處理(如報文加密、報文分類統計等)等。

NetFilter數據結構        勾子struct nf_hook_ops[net\filter\core.c]

struct nf_hook_ops {
    struct list_head list;
    /* User fills in from here down. */
    nf_hookfn *hook;
    struct module *owner;
    u_int8_t pf;
    unsigned int hooknum;
    /* Hooks are ordered in ascending priority. */
    int priority;
};

成員list用於鏈入全局勾子數組nf_hooks中，它一定在第一位，保證&nf_hook_ops->list的值與 &nf_hook_ops相同，稍後在使用時會用到這一技巧；

成員hook即用戶定義的勾子函數；owner表示注冊這個勾子函數的模 塊，因為netfilter是內核空間的，所以一般為模塊來完成勾子函數注冊；pf與hooknum一起索引到特定協議特定編號的勾子函數 隊列，用於索引nf_hooks；priority決定在同一隊列(pf與hooknum相同)的順序，priority越小則排列越靠前。

struct nf_hook_ops只是存儲勾子的數據結構，而真正存儲這些勾子供協議棧調用的是nf_hooks，從定義可以看出，它其實就是二維數 組的鏈表。

struct list_head nf_hooks[NFPROTO_NUMPROTO][NF_MAX_HOOKS]; [net\filter\core.c]

其中NFPROTO_NUMPROTO表示勾子關聯的協議，可取值：

enum {
    NFPROTO_UNSPEC =  0,
    NFPROTO_IPV4   =  2,
    NFPROTO_ARP    =  3,
    NFPROTO_BRIDGE =  7,
    NFPROTO_IPV6   = 10,
    NFPROTO_DECNET = 12,
    NFPROTO_NUMPROTO,
};

NF_MAX_HOOKS表示勾子應用的位置，可選值在每個協議模塊內部定義，這些值代表了勾子函數在協議流程中應用的 位置(稍後會以bridge為例詳細說明)，大致上都有以下值：

NF_XXX_PRE_ROUTING,
NF_XXX_LOCAL_IN,
NF_XXX_FORWARD,
NF_XXX_LOCAL_OUT,
NF_XXX_POST_ROUTING,
NF_XXX_NUMHOOKS

NetFilter注冊

在了解了nf_hook_ops和nf_hooks後，來看下如何操作nf_hooks中的元素。

nf_register_hook()將nf_hook_ops注冊到nf_hooks中：

int nf_register_hook(struct nf_hook_ops *reg)
{
    struct nf_hook_ops *elem;
    int err;


    err = mutex_lock_interruptible(&nf_hook_mutex);
    if (err < 0)
        return err;
    list_for_each_entry(elem, &nf_hooks[reg->pf][reg->hooknum], list) {
        if (reg->priority < elem->priority)
            break;
    }
    list_add_rcu(?->list, elem->list.prev);
    mutex_unlock(&nf_hook_mutex);
    return 0;
}

這個函數很簡單，從指定pf&hooknum的nf_hooks隊列遍歷，按priority從小到大順序，將reg插入相應位置，完 成勾子函數的注冊。

nf_unregister_hook()將nf_hook_ops從nf_hooks中注銷掉：

void nf_unregister_hook

(struct nf_hook_ops *reg)
{
    mutex_lock(&nf_hook_mutex);
    list_del_rcu(?->list);
    mutex_unlock(&nf_hook_mutex);
    synchronize_net();
}

這個函數更簡單，從nf_hooks中刪除reg。

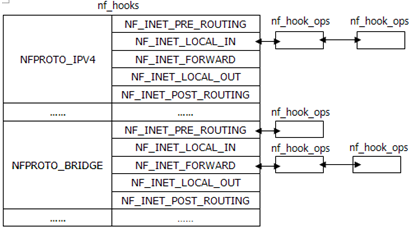

內核同時還提供了nf_register_hooks()和nf_unregister_hooks()，將reg重復注冊n次或將reg從nf_hooks中注銷n次。當勾子函數注冊完成後，nf_hooks的結構如圖所示:

NetFilter調用

在報文在內核協議棧傳遞時，會調用NetFilter模塊對報文進行特定的進濾，這樣的過濾在代碼中隨處可見。

以上一篇講過的網橋為例，對於要進行網橋處理的報文，handle_bridge()->br_handle_frame()，如果端口處理於LEARNING 或FORWARDING狀態，且報文目的地址正確，則會調用br_handle_frame()進行後續處理，而這個函數調用就是：

NF_HOOK (PF_BRIDGE, NF_BR_PRE_ROUTING, skb, skb->dev, NULL,

br_handle_frame_finish);

NF_HOOK()- >NF_HOOK_THRESH()->nf_hook_thresh()->nf_hook_slow()：

int nf_hook_slow(u_int8_t pf, unsigned

int hook, struct sk_buff *skb,
         struct net_device *indev,
         struct net_device *outdev,
         int (*okfn)(struct sk_buff *),
         int hook_thresh)
{
    struct list_head *elem;
    unsigned int verdict;
    int ret = 0;


    /* We may already have this, but read-locks nest anyway */
    rcu_read_lock();


    elem = &nf_hooks[pf][hook];
next_hook:
    verdict = nf_iterate(&nf_hooks[pf][hook], skb, hook, indev,
                 outdev, &elem, okfn, hook_thresh);
    if (verdict == NF_ACCEPT || verdict == NF_STOP) {
        ret = 1;
    } else if (verdict == NF_DROP) {
        kfree_skb(skb);
        ret = -EPERM;
    } else if ((verdict & NF_VERDICT_MASK) == NF_QUEUE) {
        if (!nf_queue(skb, elem, pf, hook, indev, outdev, okfn,
                  verdict >> NF_VERDICT_BITS))
            goto next_hook;
    }
    rcu_read_unlock();
    return ret;
}

nf_hook_slow()從nf_hooks中找出到執行的勾子隊列，依次執行，然後根據返回值決定是否繼續(由nf_iterate()完 成)。參數中的pf和hook代表了注冊勾子函數時給的參數PF和HOOKNUM，它們共同決定勾子函數要插入的nf_hook的哪個隊列中。

作為過濾報文的勾子函數的返回值是值得注意的地方，可取值如下：

#define NF_DROP 0
#define NF_ACCEPT 1
#define NF_STOLEN 2
#define NF_QUEUE 3
#define NF_REPEAT 4
#define NF_STOP 5

先以nf_iterate()函數為例，elem->hook()表示執行勾子函數，執行結構為verdict；

unsigned int nf_iterate(……)
{
    unsigned int verdict;


    list_for_each_continue_rcu(*i, head) {
        struct nf_hook_ops *elem = (struct nf_hook_ops *)*i;
        if (hook_thresh > elem->priority)
            continue;
        verdict = elem->hook(hook, skb, indev, outdev, okfn);
        if (verdict != NF_ACCEPT) {
            if (verdict != NF_REPEAT)
                return verdict;
            *i = (*i)->prev;
        }
    }
    return NF_ACCEPT;
}

根據nf_iterate()返回，會有以下情況：

1.如果結果為NF_ACCEPT，表示勾子函數允許報文繼續向下處理，此時應 該繼續執行隊列上的下一個勾子函數，因為這些勾子函數都是對同一類報文在相同位置的過濾，前一個通後，並不能返回，而要 所有函數都執行完，結果仍為NF_ACCEPT時，則可返回它；

2.如果結果為NF_REPEAT，表示要重復執行勾子函數一次；所以勾 子函數要編寫得當，否則報文會一直執行一個返回NF_REPEAET的勾子函數，當返回值為NF_REPEAT時，不會返回；

3.如果為其 它結果，則不必再執行隊列上的其它函數，直接返回它；如NF_STOP表示停止執行隊列上的勾子函數，直接返回；NF_DROP表示丟 棄掉報文；NF_STOLEN表示報文不再往上傳遞，與NF_DROP不同的是，它沒有調用kfree_skb()釋放掉skb；NF_QUEUE檢查給定協議 (pf)是否有隊列處理函數，有則進行處理，否則丟掉。

了解了這些值再來看nf_hook_slow()中對於nf_iterate()返回值的處 理就明了了：

if (verdict == NF_ACCEPT || verdict == NF_STOP) {
    ret = 1;
} else if (verdict == NF_DROP) {
    kfree_skb(skb);
    ret = -EPERM;
} else if ((verdict & NF_VERDICT_MASK) == NF_QUEUE) {
    if (!nf_queue(skb, elem, pf, hook, indev, outdev, okfn,
             verdict >> NF_VERDICT_BITS))
        goto next_hook;
}

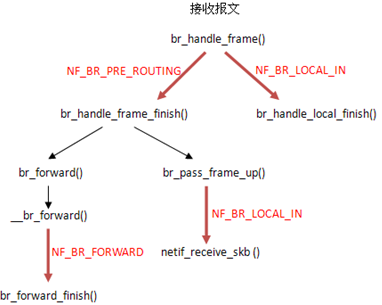

最後還是以bridge來說明下hooks參數的意義，上面已經講過，它決定了在協議流程的何處調用勾子函數；因為使用 NetFilter的目的是在內核態處理報文，而哪些地方可以處理報文只能是內核已經定義好的。一般來說，內核會在報文發送和接 收的關鍵位置添加勾子函數處理，查找代碼中NF_HOOK即可知。下面以bridge，為例，來看下在哪些地方用到了，以及這些值的 含義：

NetFilter的存在使得在內核空間對報文進行用戶定義的要求處理變得可能、簡單。一般來說，編寫好struct nf_hook_ops，其中hook/pf/ hook是必給的參數，然後使用nf_register_hook進行注冊就可以了。整個過濾文件可以寫了一個內 核模塊，用insmod進行動態加載。
