1、什麼是發光二極管
發光二極管在日常生活電器中無處不在，它能夠發光，有紅色、綠色和黃色等，有直徑3mm、5mm和2×5mm長方型的的。與普通二極管一樣，發光二極管也 是由半導體材料制成的，也具有單向導電的性質，即只有接對極性才能發光。發光二極管符號比一般二極管多了兩個箭頭，示意能夠發光。通常發光二極管用來作電 路工作狀態的指示，它比小燈泡的耗電低得多，而且壽命也長得多。用發光二極管，還可以構成電子顯示屏，證券交易所裡的顯示屏就是由發光二極管點陣構成的， 只是因為各種色彩都是由紅綠藍構成，而藍色發光二極管在以前還未大量生產出來，所以一般的電子顯示屏都不能顯示出真彩色。
發光二極管的發光顏色一般和它本身的顏色相同，但是近年來出現了透明色的發光管，它也能發出紅黃綠等顏色的光，只有通電了才能知道。 辨別發光二極管正負極的方法，有實驗法和目測法。實驗法就是通電看看能不能發光，若不能就是極性接錯或是發光管損壞。
注 意發光二極管是一種電流型器件，雖然在它的兩端直接接上3V的電壓後能夠發光，但容易損壞，在實際使用中一定要串接限流電阻，工作電流根據型號不同一般為 1mA到3OmA。另外，由於發光二極管的導通電壓一般為1．7V以上，所以一節1．5V的電池不能點亮發光二極管。同樣，一般萬用表的R×1檔到 R×1K檔均不能測試發光二極管，而R×10K檔由於使用15V的電池，能把有的發光管點亮。
用眼睛來觀察發光二極管，可以發現內部的兩個電極一大一小。一般來說，電極較小、個頭較矮的一個是發光二極管的正極，電極較大的一個是它的負極。若是新買來的發光管，管腳較長的一個是正極。
這是發光二極管：
符號為：
。
下面來看看這個電路，當開關J1打開時，沒有電流流過發光二極管，發光二極管不亮。
當開關J1合上時，有電流流過發光二極管，發光二極管點亮。
LCD簡介
目前,市面主流LCD(液晶顯示器)分成以下幾大類：TN(扭曲陣列型)、STN(超扭曲陣列型)、DSTN(雙層超扭曲陣列)、HPA(高性 能定址或快速DSTN)、TFT(薄膜場效應晶體管)等。由於成本因素,目前小家電大多數采用的是TN型單色液晶顯示器,它的原理是把液晶灌入兩個列有細 槽的平面之間。這兩個平面上的槽互相垂直(相交成90°),也就是說,若一個平面上的分子南北向排列,則另一平面上的分子東西向排列,而位於兩個平面之間 的分子被強迫進入一種90°扭轉的狀態。由於光線順著分子的排列方向傳播,所以光線經過液晶時也被扭轉90°。當液晶上加一個電壓時,分子便會重新垂直排 列,使光線能直射出去,而不發生任何扭轉。LCD正是由這樣兩個相互垂直的極化濾光器構成的,所以在正常情況下應該阻斷所有試圖穿透的光線。但是,由於兩 個濾光器之間充滿了扭曲液晶,所以在光線穿出第一個濾光器後,會被液晶分子扭轉90°,最後從第二個濾光器中穿出。另一方面,若為液晶加一個電壓,分子又 會重新排列並完全平行,使光線不再扭轉,所以正好被第二個濾光器擋住。總之,加電將光線阻斷,不加電則使光線射出。LCD模型可以把其看成一個電容器,一 個電極連接著公共極板,另一個連接著字符段。LCD受電壓的均方根值控制,當施加在LCD上的電壓為零時,LCD呈透明狀態。當施加在字符段與公共極的電 壓大於LCD的閥值電壓,則該字符段就顯示出來。如果用直流驅動LCD,將會引起顯示單元永久性的損壞。為了防止不可逆轉的電化學反應使LCD損壞,加在 所有字符段上的電壓必須周期性翻轉極性,以使加在字符段上的平均電壓為0。為了節約單片機I/O口線,采用多路復用的方法驅動LCD。
1、什麼是數碼管LED
許多電子產品上都有跳動的數碼來指示電器的工作狀態，其實數碼管顯示的數碼均是由八個發光二極管構成的。每段上加上合適的電壓，該段就點亮。
LED數碼有共陽和共陰兩種，把這些LED發光二極管的正極接到一塊（一般是拼成一個8字加一個小數點）而作為一個引腳，就叫共陽的，相反的，就叫共陰的，那麼應用時這個腳就分別的接VCC和GND。再把多個這樣的8字裝在一起就成了多位的數碼管了。
外形如下：
共陽型就是八個發光管的正極都連在一起 ，作為一條引線。
內部結構
共陰型就是七個發光管的負極都連在一起 ，作為一條引線。引腳圖
A~G段用於顯示數字,字符的筆畫,（dp顯示小數點），每一段控制A~G~dp的亮與來.
1. COM引腳連通,作為公用端

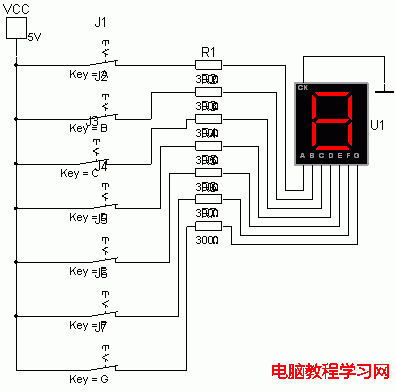

2. 分析下圖,請說明顯示0~9十個數字時,開關如何設置
合上用”1”表示,打開用”0”表示.開關設置狀態如下所示”：
J1 J2 J3 J4 J5 J6 J7 顯示 1 1 1 1 1 1 0 0 0 1 1 0 0 0 0 1 1 1 0 1 1 1 1 2 1 1 1 1 0 0 1 3 0 1 1 1 1 1 1 4 1 0 1 1 0 1 1 5 0 0 1 1 1 1 1 6 1 1 1 0 0 0 0 7 1 1 1 1 1 1 1 8 1 1 1 1 0 1 1 9
