Linux系統（五）負載均衡LVS集群之DR模式，lvsdr

序言

DR模式是lvs集群中三種負載均衡模式的其中一種，那麼上一篇中我寫啦關於NAT模式的搭建與原理，為什麼還要有DR模式與IP隧道模式呢？

首先我們來看3張圖。LVS/NAT模式如下圖：

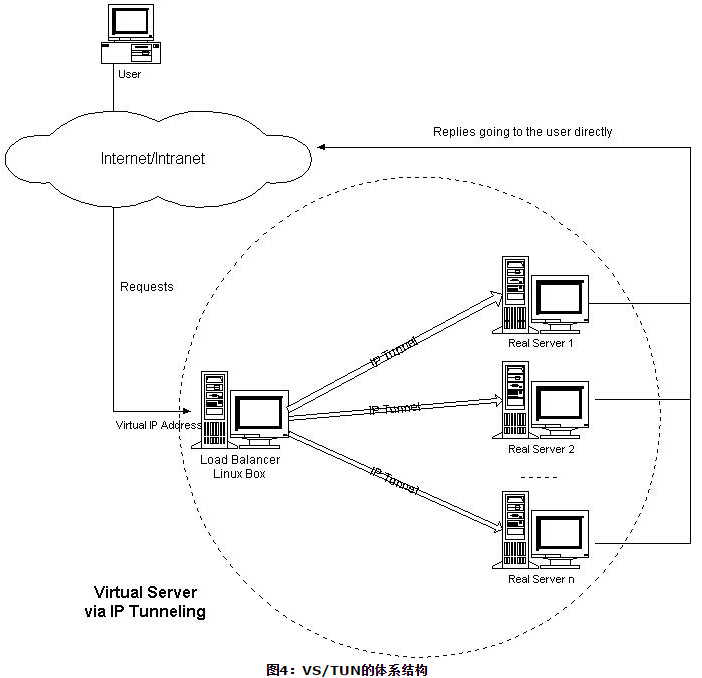

LVS/IP隧道模式，如下圖：

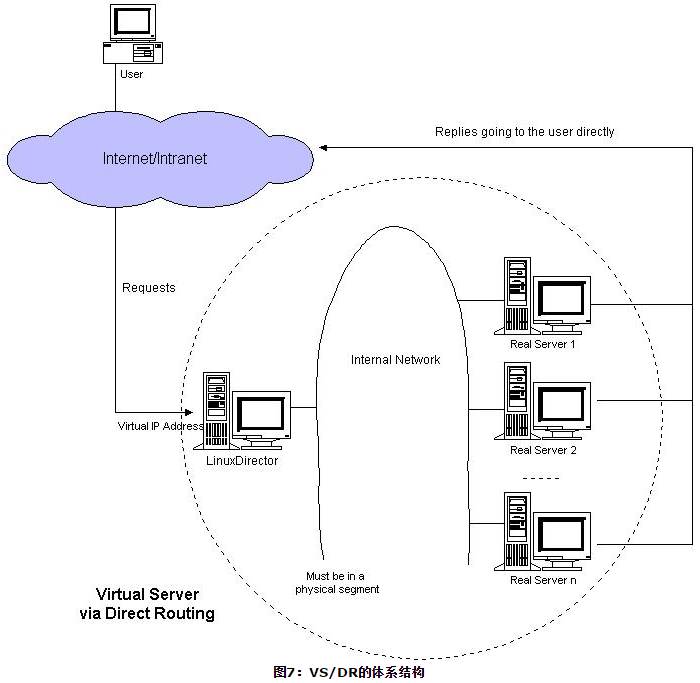

LVS/DR模式，如下圖。

上面三張圖來自：http://www.linuxvirtualserver.org/zh/lvs3.html ,此文也正式是官方詳細描述LVS集群中實現的三種IP負載均衡技術（VS/NAT、VS/TUN和VS/DR）的工作原理，以及它們的優缺點的文章，推薦大家要詳細看看。

這裡我簡述總結下他們的路由方式以及做一個區別：

VS/NAT模式：客戶機-->請求分發服務器-->Real Server-->請求分發服務器--->客戶機。

VS/DR模式:客戶機-->請求分發服務器-->Real Server-->客戶機。

VS/TUN模式：客戶機-->請求分發服務器-->Real Server-->客戶機。

由此可以看出，NAT模式的請求分發服務器會成為這個模式的瓶頸所在，因為所有請求與響應走要經過他轉發。那麼IP隧道模式與DR模式的區別在於，DR模式與IP隧道模式相比，DR模式沒有IP封裝的開銷，但由於采用物理層（修改MAC地址）技術，所有服務器都必須在同一個物力網段中。

LVS/DR模式搭建詳細演練

首先我先上我的整體搭建機器的架構圖上來，以便更直觀的搭建與理解。



首先配置分發器這台機器，操作很簡單，跟著做就可以啦。

• 添加eth0:1網絡接口

[root@localhost network-scripts]# ifconfig eth0:1 172.18.8.6 netmask 255.255.255.255   --此接口只是臨時生效，下面需要配置的是永久生效
[root@localhost network-scripts]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-eth0 ifcfg-eth0:1

• 編輯由拷貝而來的ifcfg-eth0：1，需要注意的是必須把mac地址與eth0的保持一致。

[root@localhost network-scripts]# cat ifcfg-eth0:1
TYPE="Ethernet"
BOOTPROTO="static"
DEFROUTE="yes"
PEERDNS="yes"
PEERROUTES="yes"
IPV4_FAILURE_FATAL="no"
NAME="eth0:1"
DEVICE="eth0:1"
ONBOOT="yes"
IPADDR="172.18.8.6"
NETMASK="225.225.225.0"
HWADDR="00:0c:29:af:ff:3a"

• 配置ipvsadm負載算法，如果你不知道ipvsadm是什麼，請看我的博客：Linux系統（四）LVS集群負載均衡NAT模式 裡面有對他的詳細介紹。

[root@localhost network-scripts]# ipvsadm -A -t 172.18.8.6:80 -s rr
[root@localhost network-scripts]# ipvsadm -a -t 172.18.8.6:80 -r 172.18.8.5 -g
[root@localhost network-scripts]# ipvsadm -a -t 172.18.8.6:80 -r 172.18.8.4 -g

到此，分發器這台機器就配置完成啦。

然後配置Real Server

• 配置臨時生效的回環接口

[root@localhost ~]# ifconfig lo:1 172.18.8.6 netmask 255.255.255.255
[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:1

• 配置復制而來的回環接口配置文件ifcfg-lo:1，然後關機重啟使其永久生效。

[root@localhost network-scripts]# cat ifcfg-lo:1
CE=lo:1
IPADDR=272.18.8.6
NETMASK=255.255.255.255
# If you're having problems with gated making 127.0.0.0/8 a martian,
# # you can change this to something else (255.255.255.255, for example)
ONBOOT=yes
NAME=loopback

• 這樣一來，我們從圖中可以看到有3個ip地址都為172.18.8.6，那麼你在客戶端輸入172.18.8.6：80來訪問web服務器的時候，那台機器響應呢？這裡就需要以下2個配置，使訪問172.18.8.6這個ip的請求只在分發器這台機器上處理。這兩個配置在稍後會做講解。

[root@localhost network-scripts]# echo "1">"/proc/sys/net/ipv4/conf/eno16777736/arp_ignore"
[root@localhost network-scripts]# echo "2">"/proc/sys/net/ipv4/conf/eno16777736/arp_announce"
[root@localhost network-scripts]# cat /etc/sysctl.conf
# System default settings live in /usr/lib/sysctl.d/00-system.conf.
# To override those settings, enter new settings here, or in an /etc/sysctl.d/<name>.conf file
#
# For more information, see sysctl.conf(5) and sysctl.d(5).
net.ipv4.conf.eno16777736.arp_ignore=1
net.ipv4.conf.eno16777736.arp_announce=2

• 開啟web服務器，我這裡用的是nginx作為web服務器使用演練。

[root@localhost network-scripts]# /usr/sbin/nginx

• 另外一台Real Server如上操作一遍，即可。
• 測試，切記測試萬萬不要在分發起上請求172.18.8.6，這裡是行不通的，你要去其他機器上測，我在如圖的150機器上測試效果如下。

直接聯通realserver，沒問題，如下。

訪問分發器ip，做到啦輪詢效果，如下。

理解arp_ignore與arp_announce參數詳細

arp響應限制arp_ignore:

• 0 - (默認值): 回應任何網絡接口上對任何本地IP地址的arp查詢請求
• 1 - 只回答目標IP地址是來訪網絡接口本地地址的ARP查詢請求
• 2 -只回答目標IP地址是來訪網絡接口本地地址的ARP查詢請求,且來訪IP必須在該網絡接口的子網段內
• 3 - 不回應該網絡界面的arp請求，而只對設置的唯一和連接地址做出回應
• 4-7 - 保留未使用
• 8 -不回應所有（本地地址）的arp查詢

arp響應限制arp_announce:對網絡接口上，本地IP地址的發出的，ARP回應，作出相應級別的限制: 確定不同程度的限制,宣布對來自本地源IP地址發出Arp請求的接口

• 0 - (默認) 在任意網絡接口（eth0,eth1，lo）上的任何本地地址
• 1 -盡量避免不在該網絡接口子網段的本地地址做出arp回應. 當發起ARP請求的源IP地址是被設置應該經由路由達到此網絡接口的時候很有用.此時會檢查來訪IP是否為所有接口上的子網段內ip之一.如果改來訪IP不屬於各個網絡接口上的子網段內,那麼將采用級別2的方式來進行處理.
• 2 - 對查詢目標使用最適當的本地地址.在此模式下將忽略這個IP數據包的源地址並嘗試選擇與能與該地址通信的本地地址.首要是選擇所有的網絡接口的子網中外出訪問子網中包含該目標IP地址的本地地址. 如果沒有合適的地址被發現,將選擇當前的發送網絡接口或其他的有可能接受到該ARP回應的網絡接口來進行發送.

在dr模式中我們的realserver配置arp_ignore為1：意思是不是eno16777736所在ip的請求，我不與應答。arp_announce為2：意思是我不對外公布我有出來eno16777736所在ip之外的任何ip，避免主動宣告ip使arp廣播包發送過來，做出應答。
