linux enc28j60網卡驅動移植(硬件spi和模擬spi),enc28j60spi

linux enc28j60網卡驅動移植(硬件spi和模擬spi),enc28j60spi

linux enc28j60網卡驅動移植(硬件spi和模擬spi),enc28j60spi


本來想移植DM9000網卡的驅動,無奈硬件出了點問題,通過杜邦線鏈接開發板和DM9000網卡模塊,系統上電,還沒加載網卡驅動就直接崩潰了,找不到原因。。。剛好手上有一個enc28j60的網卡模塊,於是就著手移植enc28j60的驅動。

其實移植enc28j60的驅動也十分簡單,網上有現成的,只需要分配一些硬件資源即可。

由於我的內核版本老到掉牙,沒有自帶enc28j60的驅動,只能在網上找一個:

enc28j60.c

http://git.ti.com/ti-linux-kernel/ti-linux-kernel/blobs/7dac6f8df607929e51f4fd598d80bd009c45a9f8/drivers/net/enc28j60.c

enc28j60_hw.h

http://git.ti.com/ti-linux-kernel/ti-linux-kernel/blobs/7dac6f8df607929e51f4fd598d80bd009c45a9f8/drivers/net/enc28j60_hw.h

由於這個驅動是支持較新的內核,移植到2.6.22.6,只要改動3個地方好了。

 1 ... ...
 2
 3 static int enc28j60_set_hw_macaddr(struct net_device *ndev)
 4 {
 5     ... ...
 6
 7     if (!priv->hw_enable) {
 8         if (netif_msg_drv(priv)) {
 9             /* [cgw]: 屏蔽一下幾行 */
10             //DECLARE_MAC_BUF(mac);
11             //printk(KERN_INFO DRV_NAME
12             //    ": %s: Setting MAC address to %s\n",
13             //    ndev->name, print_mac(mac, ndev->dev_addr));
14         }
15     }
16
17     ... ...
18 }
19
20 ... ...
21
22 static void dump_packet(const char *msg, int len, const char *data)
23 {
24     printk(KERN_DEBUG DRV_NAME ": %s - packet len:%d\n", msg, len);
25     /* [cgw]: 屏蔽一下幾行 */
26     //print_hex_dump(KERN_DEBUG, "pk data: ", DUMP_PREFIX_OFFSET, 16, 1,
27     //        data, len, true);
28 }
29
30 ... ...
31
32 static int enc28j60_net_open(struct net_device *dev)
33 {
34     ... ...
35
36     if (!is_valid_ether_addr(dev->dev_addr)) {
37         if (netif_msg_ifup(priv)) {
38             /* [cgw]: 屏蔽一下幾行 */
39             //DECLARE_MAC_BUF(mac);
40             //dev_err(&dev->dev, "invalid MAC address %s\n",
41             //    print_mac(mac, dev->dev_addr));
42         }
43         return -EADDRNOTAVAIL;
44     }
45
46     ... ...
47 }
48
49 ... ...


都是些打印相關的東西,屏蔽掉就好。

spi的框架可以參考這裡:http://www.cnblogs.com/hackfun/p/6082489.html

這裡只列出配置spi硬件資源的代碼,只需要寫一個spi_platform_dev.c文件就行了。模擬spi的模式下,spi_platform_dev.c和http://www.cnblogs.com/hackfun/p/6082489.html這裡的spi_platform_dev.c文件相似,只需要增加一個外部中斷入口給enc28j60用於接收中斷,和更改spi的模式等。

模擬spi的模式下的spi_platform_dev.c

  1 #include <linux/module.h>
  2 #include <linux/version.h>
  3
  4 #include <linux/init.h>
  5
  6 #include <linux/kernel.h>
  7 #include <linux/types.h>
  8 #include <linux/interrupt.h>
  9 #include <linux/list.h>
 10 #include <linux/timer.h>
 11 #include <linux/init.h>
 12 #include <linux/serial_core.h>
 13 #include <linux/platform_device.h>
 14 #include <linux/irq.h>
 15
 16 #include <asm/gpio.h>
 17 #include <asm/io.h>
 18 #include <asm/arch/regs-gpio.h>
 19
 20 #include <linux/spi/spi.h>
 21 #include <linux/spi/spi_bitbang.h>
 22
 23 #include <asm/arch/regs-spi.h>
 24 #include <asm/arch/spi.h>
 25 #include <asm/arch/spi-gpio.h>
 26
 27
 28 static struct spi_board_info board_info[1] = {
 29     {
 30     .modalias = "enc28j60",    /* [cgw]: spi設備名,和設備驅動名對應 */
 31     .bus_num = 0,                 /* [cgw]: spi總線號,即spi0 */
 32     .chip_select = 2,             /* [cgw]: spi總線上的設備號,即spi0.2 */
 33     .max_speed_hz    = 50000,     /* [cgw]: spi時鐘 */
 34     .mode = SPI_MODE_0,           /* [cgw]: spi數據模式 */
 35     .irq = IRQ_EINT2,
 36     },
 37 };
 38
 39
 40 static void enc28j60_chip_select(struct s3c2410_spigpio_info *spi, int cs)
 41 {
 42     /* [cgw]: 選中設備號為2的spi設備 */
 43     if (spi->board_info->chip_select == 2) {
 44         s3c2410_gpio_cfgpin(S3C2410_GPG2, S3C2410_GPIO_OUTPUT);
 45         /* [cgw]: 選中設備 */
 46         if (BITBANG_CS_ACTIVE == cs) {
 47             s3c2410_gpio_setpin(S3C2410_GPG2, 0);
 48         /* [cgw]: 釋放設備 */
 49         } else if (BITBANG_CS_INACTIVE == cs) {
 50             s3c2410_gpio_setpin(S3C2410_GPG2, 1);
 51         }
 52     }
 53 }
 54
 55 /* [cgw]:  */
 56 static struct s3c2410_spigpio_info spi_dev = {
 57     .pin_clk = S3C2410_GPG7,
 58     .pin_mosi = S3C2410_GPG6,
 59     .pin_miso = S3C2410_GPG5,
 60     .board_size = 1,                    /* [cgw]: 設置板上spi接口數量為1 */
 61     .board_info = &board_info[0],
 62     .chip_select = enc28j60_chip_select
 63 };
 64
 65 static void spi_dev_release(struct device * dev)
 66 {
 67     printk("spi_dev_release! \n");
 68 }
 69
 70 /* [cgw]: 分配一個平台設備 */
 71 static struct platform_device spi_platform_dev = {
 72     .name         = "s3c24xx-spi-gpio",        /* [cgw]: 設置平台設備名,和平台驅動名對應 */
 73     .id           = -1,
 74     .dev = {
 75         .release = spi_dev_release,
 76         .platform_data = (void *)&spi_dev,      /* [cgw]: 通過platform_data傳遞spi_dev給平台驅動
 77                                                 * 平台驅動可以訪問spi_dev
 78                                                 */
 79     },
 80 };
 81
 82
 83 static int spi_dev_init(void)
 84 {
 85     s3c2410_gpio_cfgpin(S3C2410_GPF2, S3C2410_GPF2_EINT2);
 86
 87     /* [cgw]: 注冊spi_platform_dev平台設備 */
 88     platform_device_register(&spi_platform_dev);
 89     return 0;
 90 }
 91
 92 static void spi_dev_exit(void)
 93 {
 94     /* [cgw]: 注銷spi_platform_dev平台設備 */
 95     platform_device_unregister(&spi_platform_dev);
 96 }
 97
 98 module_init(spi_dev_init);
 99 module_exit(spi_dev_exit);
100
101 MODULE_LICENSE("GPL");



makefile:

KERN_DIR = /work/system/linux-2.6.22.6

all:
    make -C $(KERN_DIR) M=`pwd` modules

clean:
    make -C $(KERN_DIR) M=`pwd` modules clean
    rm -rf modules.order

obj-m    += spi_platform_dev.o
obj-m    += spi_s3c24xx_gpio.o
obj-m    += spi_bitbang.o
obj-m    += enc28j60.o



硬件spi的模式下的spi_platform_dev.c

  1 #include <linux/module.h>
  2 #include <linux/version.h>
  3
  4 #include <linux/init.h>
  5
  6 #include <linux/kernel.h>
  7 #include <linux/types.h>
  8 #include <linux/interrupt.h>
  9 #include <linux/list.h>
 10 #include <linux/timer.h>
 11 #include <linux/init.h>
 12 #include <linux/serial_core.h>
 13 #include <linux/platform_device.h>
 14 #include <linux/irq.h>
 15
 16 #include <asm/gpio.h>
 17 #include <asm/io.h>
 18 #include <asm/arch/regs-gpio.h>
 19
 20 #include <linux/spi/spi.h>
 21 #include <linux/spi/spi_bitbang.h>
 22
 23 #include <asm/arch/regs-spi.h>
 24 #include <asm/arch/spi.h>
 25 #include <asm/arch/spi-gpio.h>
 26
 27
 28 /* SPI (1) */
 29
 30 static struct resource s3c_spi1_resource[] = {
 31     [0] = {
 32         .start = S3C2410_PA_SPI + S3C2410_SPI1,
 33         .end   = S3C2410_PA_SPI + S3C2410_SPI1 + 0x1f,
 34         .flags = IORESOURCE_MEM,
 35     },
 36     [1] = {
 37         .start = IRQ_SPI1,
 38         .end   = IRQ_SPI1,
 39         .flags = IORESOURCE_IRQ,
 40     }
 41
 42 };
 43
 44
 45 static struct spi_board_info board_info[1] = {
 46     {
 47     .modalias = "enc28j60",    /* [cgw]: spi設備名,和設備驅動名對應 */
 48     .bus_num = 0,                 /* [cgw]: spi總線號,即spi0 */
 49     .chip_select = 2,             /* [cgw]: spi總線上的設備號,即spi0.2 */
 50     .max_speed_hz    = 50000,     /* [cgw]: spi時鐘 */
 51     .mode = SPI_MODE_0,           /* [cgw]: spi數據模式 */
 52     .irq = IRQ_EINT2,
 53     },
 54 };
 55
 56 static struct s3c2410_spi_info spi_info = {
 57     .pin_cs = S3C2410_GPG2,    /* simple gpio cs */
 58     .board_size = ARRAY_SIZE(board_info),
 59     .board_info = &board_info[0],
 60     .set_cs = NULL
 61 };
 62
 63
 64 static void spi_dev_release(struct device * dev)
 65 {
 66     printk("spi_dev_release! \n");
 67 }
 68
 69 /* [cgw]: 分配一個平台設備 */
 70 static struct platform_device spi_platform_dev = {
 71     .name         = "s3c2410-spi",        /* [cgw]: 設置平台設備名,和平台驅動名對應 */
 72     .id           = 1,
 73     .num_resources      = ARRAY_SIZE(s3c_spi1_resource),
 74     .resource      = s3c_spi1_resource,
 75     .dev = {
 76         .release = spi_dev_release,
 77         .platform_data = &spi_info,
 78         //.dma_mask = &s3c_device_spi1_dmamask,
 79         //.coherent_dma_mask = 0xffffffffUL
 80     },
 81 };
 82
 83
 84 static int spi_dev_init(void)
 85 {
 86     /* [cgw]: 注冊spi_platform_dev平台設備 */
 87     platform_device_register(&spi_platform_dev);
 88     return 0;
 89 }
 90
 91 static void spi_dev_exit(void)
 92 {
 93     /* [cgw]: 注銷spi_platform_dev平台設備 */
 94     platform_device_unregister(&spi_platform_dev);
 95 }
 96
 97 module_init(spi_dev_init);
 98 module_exit(spi_dev_exit);
 99
100 MODULE_LICENSE("GPL");



makefile:

KERN_DIR = /work/system/linux-2.6.22.6

all:
    make -C $(KERN_DIR) M=`pwd` modules

clean:
    make -C $(KERN_DIR) M=`pwd` modules clean
    rm -rf modules.order

obj-m    += spi_platform_dev.o
obj-m    += spi_s3c24xx.o
obj-m    += spi_bitbang.o
obj-m    += enc28j60.o




加載spi平台設備時(platform_device),應注意模擬spi時應加載spi_s3c24xx_gpio.c,硬件spi時應加載spi_s3c24xx.c

如:

模擬spi:

1 # insmod spi_bitbang.ko
2 # insmod spi_platform_dev.ko
3 # insmod spi_s3c24xx_gpio.ko
4 # insmod enc28j60.ko


硬件spi:

1 # insmod spi_bitbang.ko
2 # insmod spi_platform_dev.ko
3 # insmod spi_s3c24xx.ko
4 # insmod enc28j60.ko


其中spi_bitbang.c , spi_s3c24xx_gpio.c , spi_s3c24xx.c為內核原生源文件,不需要改動。

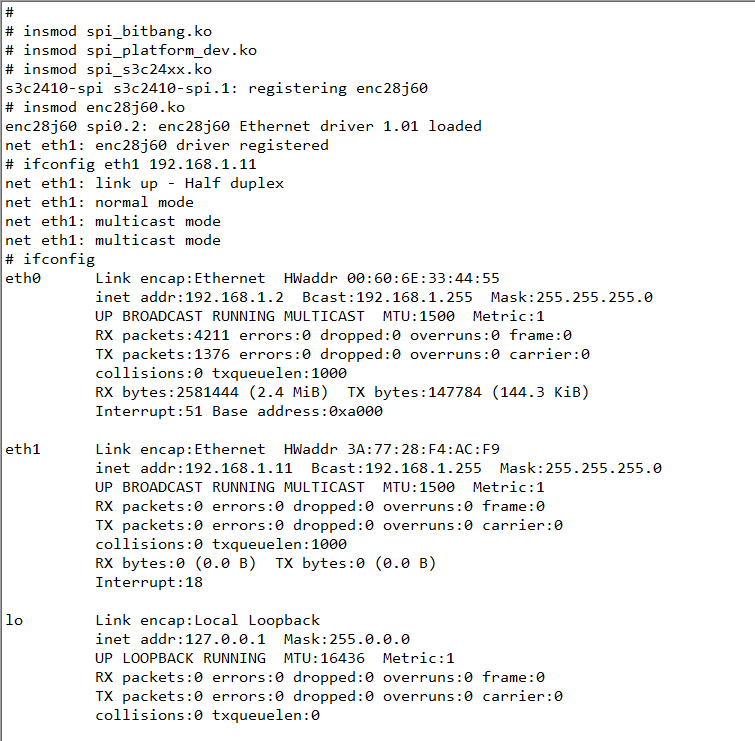

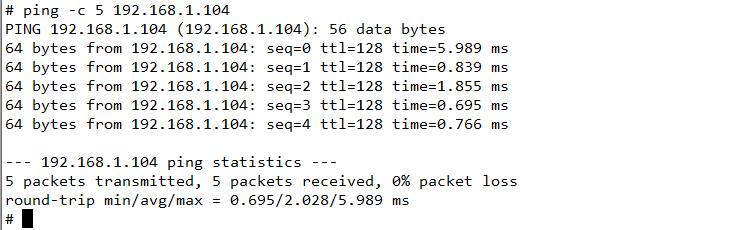

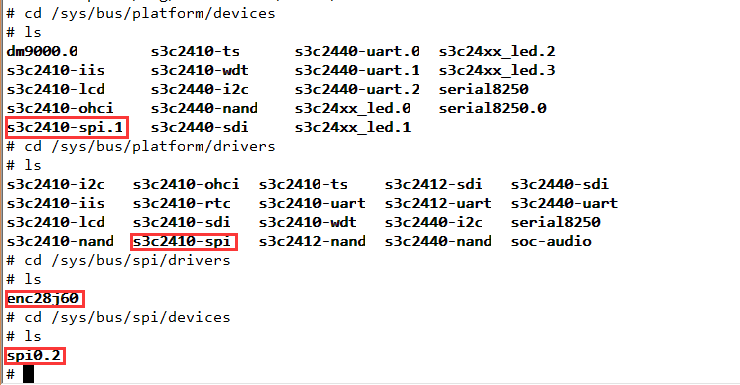

硬件spi時,加載驅動的實例:



謝謝!
