Linux下讀取默認MAC地址

Linux下讀取默認MAC地址


Linux下讀取默認MAC地址



導讀MAC(Media Access Control,介質訪問控制)計算機通過它來定義並識別網絡設備的位置。在嵌入式linux學習中不可避免也會遇到MAC,本文主要描述了如何通過操作OTP來讀取嵌入式linux設備網卡中的MAC地址!

Linux下讀取默認MAC地址Linux下讀取默認MAC地址

一、適用范圍

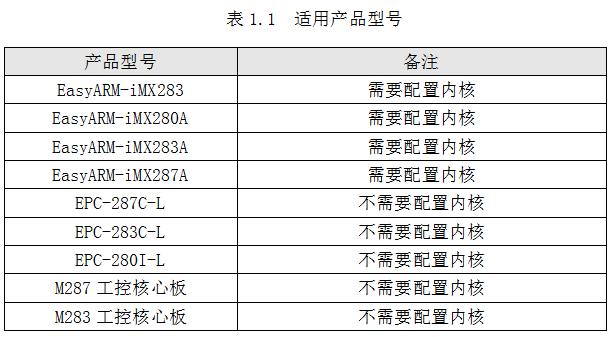

這裡主要介紹讀取網卡MAC地址的方法,適用於EasyARM-i.MX287A開發套件,其應用原理及配套示例也適用於下表1.1所列出的產品型號。
Linux下讀取默認MAC地址Linux下讀取默認MAC地址

二、原理介紹

MAC(Media Access Control,介質訪問控制)是用來定義網絡設備的位置。用來表示互聯網上每一個站點的標識符,采用十六進制數表示,共六個字節(48位)。其中,前三個字節是由IEEE的注冊管理機構RA負責給不同廠家分配的代碼(高位24位),也稱為“編制上唯一的標識符”(Organizationally Unique Identifier),後三個字節(低位24位)由各廠家自行指派給生產的適配器接口,稱為擴展標識符(唯一性)。一個地址塊可以生成2^24個不同的地址。MAC地址實際上就是適配器地址或適配器標識符。MAC具有全球唯一性。

“網卡的默認MAC”是廣州致遠電子股份有限公司針對Awork開發套件和M283、M287工控核心板開發的一項功能,通過芯片的OTP來存儲網卡MAC地址,我公司出廠的核心板和開發套件的MAC地址的前兩個字節固定為“0x00”,“0x04”,後四個字節保存在OTP中,本文檔主要描述了如何通過操作OTP來讀取網卡MAC地址。

在內核配置OTP選項,編譯出的內核啟動後,在文件系統中會導出OTP設備文件,通過操作這些設備文件來讀取信息。可以將已經注冊的網卡MAC信息首先固化到OTP中,在應用層就可以讀取。MAC0地址的低4位可以通過設備文件“/sys/fsl_otg/SBK0”讀取,MAC1地址的低4位可以通過設備文件“/sys/fsl_otg/SBK1”讀取。

注意:如果使用的是M287、M283工控板,不需要配置內核。

三、技術實現

內核編譯

1.配置內核

進入linux-2.6.35.3目錄。執行make menuconfig配置內核。配置步驟如下:

sok@zlgmcu:~$ cd linux-2.6.35.3/sok@zlgmcu:~/linux-2.6.35.3$ make menuconfig

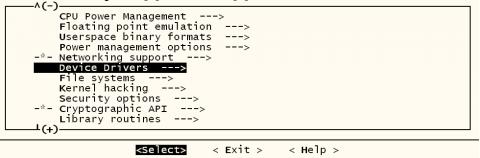

按回車鍵,進入Device Drivers選項,如下圖1所示。
Linux下讀取默認MAC地址Linux下讀取默認MAC地址

  圖1內核配置

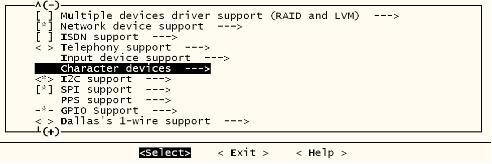

  按回車鍵,進入Chracter devices選項。如下圖2所示。
Linux下讀取默認MAC地址Linux下讀取默認MAC地址

  圖2內核配置

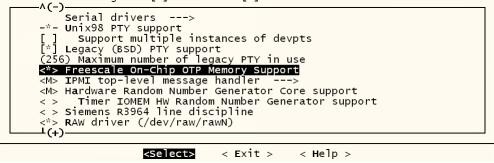

  按空格鍵,選擇<*> Freescale On-Chip OTP Memory Support選項,如圖3 內核配置圖3所示。

Linux下讀取默認MAC地址Linux下讀取默認MAC地址

  圖3內核配置

  按回車鍵,保存退出。

2.編譯內核

在當前目錄下執行如下命令編譯內核,參考命令如下:

vmuser@Linux-host:~/ linux-2.6.35.3$ make cleanvmuser@Linux-host:~/ linux-2.6.35.3$ make uImage

內核固件位於“arch/arm/boot/uImage”,將生成的內核固件通過TF卡燒寫到NANDFlash。

四、讀取MAC實操

下面介紹讀取網卡MAC操作過程,其實質是操作OTP設備文件。

執行MAC腳本文件

將本文檔目錄下MAC.sh文件通過U盤或TF卡拷貝到EasyARM-i.MX287A開發套件,修改文件權限為可執行權限,參考命令如下:

root@EasyARM-iMX28x ~# chmod 777 MAC.shroot@EasyARM-iMX28x ~# ./MAC.sh

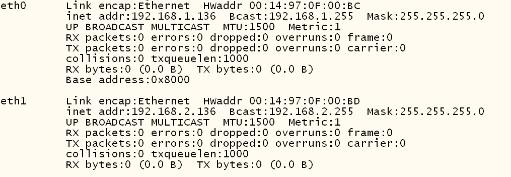

執行後,查看網絡設備,MAC如圖5所示。
Linux下讀取默認MAC地址Linux下讀取默認MAC地址

 圖5網絡設備圖

查看“/sys/fsl_otp/HW_OCOTP_SRK1”和“/sys/fsl_otp/HW_OCOTP_SRK0”設備。可以發現,網卡MAC低4位其實就是保存在OTP中的值,如圖6所示。
Linux下讀取默認MAC地址Linux下讀取默認MAC地址

 圖6 OTP讀取圖
