越來越多企業考慮將業務搬到公有雲平台上，Azure是其中代表之一。然而即使微軟對外不斷強調azure的優秀高可用性，但作為企業IT管理員，我們必須對該平台的高可用特性進一步了解並正確配置，方可確保雲上系統的安全性。

【正文】

一、    高可用架構設計原則

在Azure公有雲上設計高可用架構基於以下原則：
  將前端和數據庫分離，避免集中角色
  前端進行負載均衡，可以采用應用本身的技術，也可以是網絡負載均衡牽引：
  LB(Load Balancing)負載均衡：針對同一個雲服務內，且限於同一個區域（上海或北京片區）
  Azure Traffic Manager：故障轉移或負載均衡；全雲端或本地混合
  數據庫采用自身的高可用技術，例如主備復制、故障轉移、雙活：
  MySQL主備復制
  Oracle RAC
注：以下示例圖僅演示思路，當中角色所使用的應用和技術可按實際替換

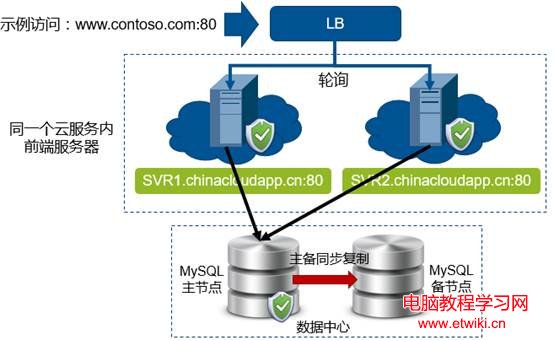

二、    Azure LoadBalance(針對同一雲服務內)

Azure LoadBalance實際上是同一雲服務內對不同地址端口的輪詢。
以一套標准應用結構為例，包括前端和數據庫角色，高可用設計將分別從兩方面進行分析。

a.前端：   在同一個雲服務內(對外發布同一個域名如www.contoso.com)，搭建多台前端服務器(如SVR1和SVR2)，兩者均可以訪問後台數據庫
  針對雲服務開啟LoadBalance(負載均衡)，指定80端口輪詢，則當范圍www.contoso.com:80時將輪流分配到不同的前端服務器

b.數據庫：   存放於雲上或者企業數據中心，並使用數據庫本身的主備同步技術進行復制


三、    Azure Traffic Manager（針對多個雲服務之間）

使用 Microsoft Azure Traffic Manager 可以控制向指定的終結點(可能包括 Azure 雲服務、網站和其他終結點)分配用戶流量。Traffic Manager 的工作原理是將智能策略引擎應用到對 Internet 資源域名執行的域名系統 (DNS) 查詢。Azure 雲服務或網站可以在世界各地不同的數據中心內運行。

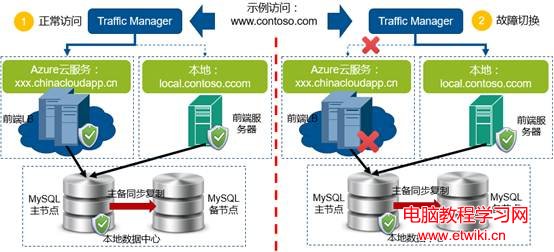

3.1  模式一：故障轉移+本地數據庫

a.正常訪問時：   利用Traffic Manager故障轉移模式，用戶在互聯網上默認優先訪問Azure雲服務的前端服務器（並且該雲服務啟用了LB）
  此時本地的前端服務器處於待命狀態，不提供實際服務
  兩者都允許訪問本地數據中心的數據庫主節點
  數據庫利用自身主備同步技術復制數據，保證主節點故障時隨時切換
  當主節點故障時也可以切換到備節點訪問

b.故障訪問時：   用戶在互聯網上無法訪問Azure雲服務的前端服務器
  Azure Traffic Manager自動把訪問切換到本地發布的前端服務器
  本地前端服務器馬上訪問本地數據中心的數據庫主節點
  數據庫利用自身主備同步技術復制數據，保證主節點故障時隨時切換
  當主節點故障時也可以切換到備節點訪問

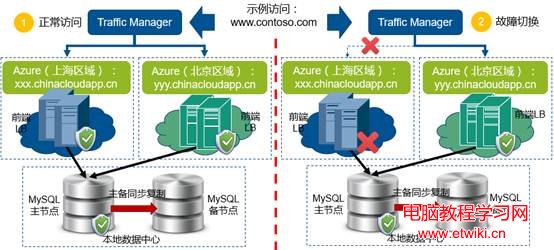

3.2  模式二：負載均衡（全雲端）+本地數據庫

a.正常訪問時：   利用Traffic Manager循環或者性能模式，用戶在互聯網上可以輪流訪問（或者就近原則）不同Azure雲服務，例如一個上海片區雲服務，一個北京片區雲服務
  兩個雲服務內都啟用了LB負載均衡
  兩個雲服務的前端服務器都可以訪問數據中心的數據庫
  數據庫利用自身主備同步技術復制數據，保證主節點故障時隨時切換
  當主節點故障時也可以切換到備節點訪問

b.故障切換時：   當某個雲服務出現故障，Traffic Manager將自動引導所有流量到另一個雲服務
  正常的雲服務的前端服務器繼續訪問數據中心的數據庫
  數據庫利用自身主備同步技術復制數據，保證主節點故障時隨時切換
  當主節點故障時也可以切換到備節點訪問

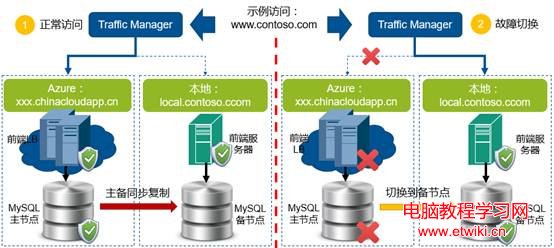

3.3  模式三：故障轉移+異地數據庫

a.正常訪問時：   利用Traffic Manager故障轉移模式，用戶在互聯網上默認優先訪問Azure雲服務的前端服務器(並且該雲服務啟用了LB)
  數據庫主節點也部署在Azure，提供雲上前端服務器直接訪問
  此時本地的前端服務器處於待命狀態，不提供實際服務
  本地的前端服務器直接訪問本地數據庫備用節點，不需要訪問雲上的主節點
  主節點數據庫利用自身主備同步技術復制數據到備節點

b.故障訪問時：   當Azure雲服務出現故障，意味著雲上前端和數據庫都可能無法正常工作
  此時利用Traffic Manager故障轉移和數據庫的主備切換功能，將兩者同時切換到本地繼續提供服務

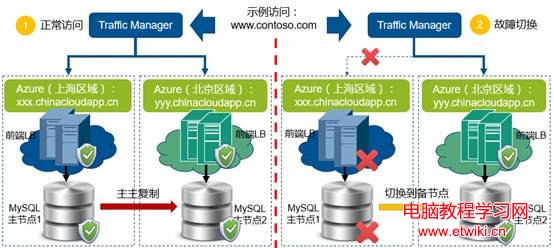

3.4  模式四：負載均衡（全雲端）+異地數據庫

a.正常訪問時：   利用Traffic Manager循環或性能模式，用戶在互聯網上可以輪流訪問（或者就近原則）不同Azure雲服務，例如一個上海片區雲服務，一個北京片區雲服務
  兩個雲服務均啟用LB負載均衡
  數據庫主節點部署在其中一個Azure片區（如上海），提供相同片區內的前端服務器直接訪問
  數據庫備節點部署在另其中一個Azure片區（如北京），提供相同片區內的前端服務器直接訪問
  數據庫之間啟用主主復制模式，實時同步並能提供服務

b.故障訪問時：   當某Azure片區（如上海）雲服務出現故障，意味著該雲上前端和數據庫都可能無法正常工作
  此時Traffic Manager自動將所有流量轉移到正常片區的雲服務（如北京），將繼續提供服務
